PCB ครึ่งประสาท
Created with Pixso.

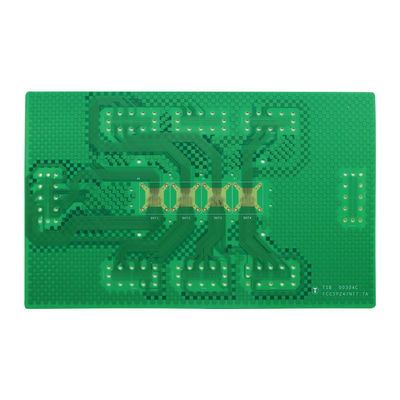

6 layer HDI Multilayer Pcb HDI PCB 2+ N+ 2 บอร์ดทดสอบครึ่งตัวนํา

6 layer HDI Multilayer Pcb HDI PCB 2+ N+ 2 บอร์ดทดสอบครึ่งตัวนํา

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
การใช้งาน:
การทดสอบครึ่งตัวนํา
ลักษณะ:
2+N+2 HDI
วัสดุ:
S1000-2M
ชั้น:
6 ลิตร
ความหนา:
1.6mm±0.16mm
เส้นผ่านศูนย์กลางรูต่ำสุดv:
เลเซอร์: อัตราส่วนรูรับแสงเชิงกล 0.1 ม. 0.15 ม. 10.5:1
ความกว้าง/พื้นที่ขั้นต่ำ:
75/75 มม.
ปลายผิว:
ทองดําน้ํา 2U"
โมเดลภายใน:
C264137COT
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

6 Layer Hdi Multilayer Pcb รายการ

,

Hdi Multilayer PCB การทดสอบครึ่งตัวนํา

,

Hdi Pcb 2 N 2 การทดสอบครึ่งตัวนํา

คําอธิบายสินค้า

บอร์ดทดสอบครึ่งตัวนํา HDI 2+N+2 6 ชั้น

โครงการ ความสามารถในการดําเนินงาน PCB
จํานวนชั้น 1-40 ชั้น
ขั้นต่ํา ความกว้างเส้นนอก/พื้นที่ 3/3มิล
ความหนาของทองแดงภายนอก 280um ((8OZ)
ความหนาของทองแดงภายใน 210um ((6OZ)
ความอนุญาตของความหนา PCB ความหนาของแผ่น≤1.0mm; ±0.1mm+,/-0.05mm ภายใต้ 4 ชั้น
ความหนาของแผ่น>1.0mm; ±10%
PTH ขั้นต่ํา หลุมกลไก 4 มิลเลอร์ เลเซอร์ 3 มิลเลอร์
วัสดุ FR-4, Tg สูง, ไม่มีฮาโลเจน, PTFE, โรเจอร์ส, โพลีไมด์
HDI ระดับ 2-7
ขั้นตอนพิเศษ

ช่องว่างตาบอด, ช่องว่างตาบอด, การผสมผสานความแข็งแรงและความยืดหยุ่น, ความดันผสมผสาน, การเจาะกลับ, ความต้านทานที่ฝัง, ความจุที่ฝัง, ขั้นตอนการบด, อุปสรรคหลายการผสม;
