RF Antenna PCB
Created with Pixso.

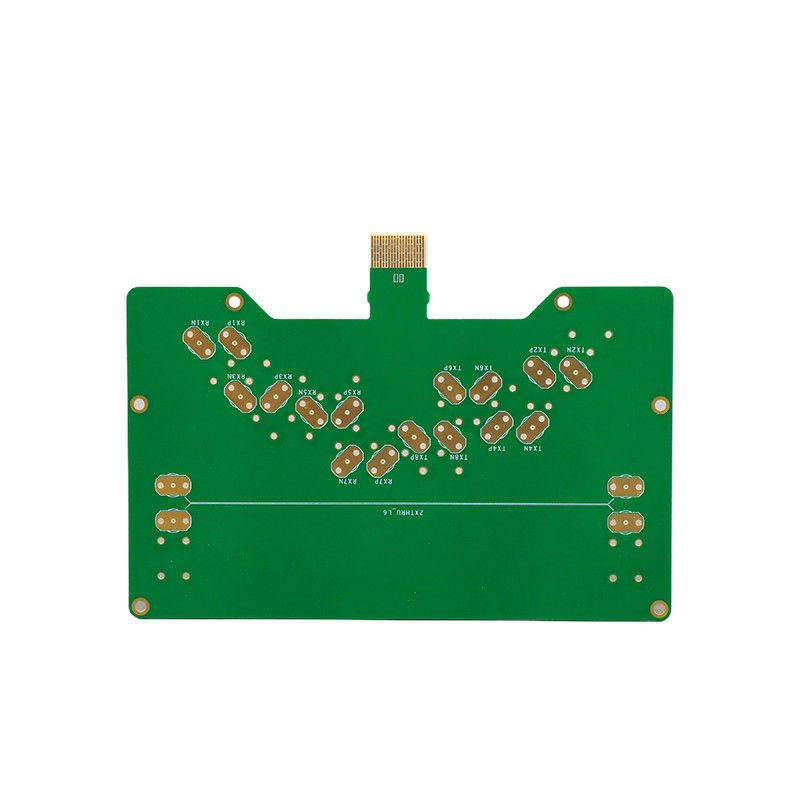

FR4 Rf บอร์ดวงจรพิมพ์วงจรพิมพ์แอนเทนนา สื่อสารไร้สาย

FR4 Rf บอร์ดวงจรพิมพ์วงจรพิมพ์แอนเทนนา สื่อสารไร้สาย

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
ได้รับ:
2dBi
ช่วงความถี่:
2.4GHz - 2.5GHz
ประเภทการติดตั้ง:
การติดตั้งพื้นผิว
การใช้งาน:
การสื่อสารไร้สาย
VSWR:
≤1.5
ความต้านทาน:
50โอห์ม
ประเภทเครื่องเชื่อม:
SMA ชาย
โพลาไรเซชัน:
เป็นเส้นตรง
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

FR4 Rf พวงจรพิมพ์

,

การสื่อสารแบบไร้สาย Rf พวงจรพิมพ์

,

อานเตนนาวงจรพิมพ์ สื่อสารไร้สาย

คําอธิบายสินค้า

บอร์ดวงจรพิมพ์ FR4 อานเตนนาความถี่วิทยุ ความถี่ 2.4GHz 2.5GHz

คําอธิบายสินค้า:

ภาพรวมผลิตภัณฑ์ PCB แอนเทนนา RF
คําแนะนํา

RF Antenna PCB เป็นแผ่นวงจรแอนเทนน์สัญญาณที่มีประสิทธิภาพสูงที่ออกแบบมาสําหรับการสื่อสารไร้สาย 2.4GHzเป็นส่วนประกอบที่จําเป็นในการส่งและรับสัญญาณในอุปกรณ์สื่อสารต่างๆ, ให้ผลงานที่มั่นคงและน่าเชื่อถือ

คําอธิบายสินค้า

RF Antenna PCB เป็นแผ่นวงจรแอนเทนน์ส่งที่ออกแบบโดยเฉพาะสําหรับการใช้งานในช่วงความถี่สูง มันทํางานในช่วงความถี่ของ 2.4GHz ถึง 2.5GHzทําให้เหมาะสมกับอุปกรณ์สื่อสารไร้สายต่างๆ เช่น รูเตอร์, จุดเข้าถึง และอุปกรณ์ IoT

ลักษณะสําคัญ
  • การขั้วขั้วเส้น:PCB แอนเทนนา RF มีการออกแบบการขั้วขั้วเส้นตรง ซึ่งทําให้การส่งสัญญาณคงที่และมั่นคง
  • อุณหภูมิการทํางานที่กว้างด้วยช่วงอุณหภูมิ -40 °C ถึง +85 °C สินค้านี้สามารถทนต่อสภาพอากาศที่รุนแรงโดยไม่ส่งผลกระทบต่อผลงานของมัน
  • VSWRต่ําสัดส่วนคลื่นยืนระดับความดัน (VSWR) ของ PCB แอนเทนนา RF คือ ≤ 15, รับประกันการสะท้อนสัญญาณอย่างน้อยและประสิทธิภาพการถ่ายทอดสัญญาณสูงสุด
  • การสร้างผลประโยชน์สูงผลิตภัณฑ์นี้มีอัตราการเพิ่มของ 2dBi ซึ่งเพิ่มความเข้มแข็งของสัญญาณและปรับปรุงผลงานโดยรวมของอุปกรณ์สื่อสารไร้สาย
รายละเอียดเทคนิค
ชื่อสินค้า RF Antenna PCB
การขั้วโลก สายตรง
อุณหภูมิการทํางาน -40°C ถึง +85°C
VSWR ≤ 1.5
ระยะความถี่ 2.4GHz - 2.5GHz
ประโยชน์ 2dBi
การใช้งาน
  • รูเตอร์และจุดเข้าถึงไร้สาย
  • อุปกรณ์อินเตอร์เน็ตของสิ่งของ (IoT)
  • ระบบสื่อสารไร้สาย
  • ระบบสื่อสารดาวเทียม
สรุป

RF Antenna PCB เป็นแผ่นวงจรแอนเทนน์ส่งที่มีคุณภาพสูง ที่ให้ผลงานที่น่าเชื่อถือและมั่นคงในช่วงความถี่ 2.4GHzอุณหภูมิการทํางานที่กว้างVSWR ต่ําและการเพิ่มสูง เป็นทางเลือกที่ดีสําหรับการใช้งานสื่อสารไร้สายต่างๆ



ลักษณะ:

  • ชื่อสินค้า: RF Antenna PCB
  • ประเภทเครื่องเชื่อม: SMA เพศชาย
  • ขนาด: 50mm X 50mm X 1.6mm
  • การขั้วขั้ว: เส้นตรง
  • พลังงานเข้า: 50W
  • ประเภทการติดตั้ง: การติดตั้งบนพื้นผิว
  • บอร์ดวงจรอานเตนนาวิทยุ
  • บอร์ดสายไฟที่พิมพ์ด้วยแอนเทนนา RF
  • RF Antenna PCB
  • สายสอด SMA ชาย
  • ขนาด 50mm X 50mm X 1.6mm
  • การขั้วขั้วเส้น
  • พลังงานเข้า 50W
  • ประเภทการติดตั้งบนพื้นผิว


ปริมาตรเทคนิค:

ปริมาตร มูลค่า
การขั้วโลก สายตรง
วัสดุ FR4
รูปแบบรังสี อุปกรณ์ที่ใช้ในทุกทิศทาง
ประเภทการติดตั้ง การติดตั้งพื้นผิว
ประเภทเครื่องเชื่อม SMA เพศชาย
การใช้งาน การสื่อสารไร้สาย
ขนาด ขนาด 50mm X 50mm X 1.6mm
อุปสรรค 50Ω
ประโยชน์ 2dBi
VSwr ≤ 1.5


การใช้งาน:

RF Antenna PCB - การปฏิวัติเทคโนโลยีการสื่อสารไร้สาย

RF Antenna PCB หรือที่รู้จักกันในชื่อ Broadcast Antenna PCB หรือ Signal Antenna Circuit Board เป็นองค์ประกอบที่สําคัญในด้านเทคโนโลยีสื่อสารไร้สายใช้ในการส่งและรับสัญญาณคลื่นวิทยุ, ทําให้การสื่อสารระหว่างอุปกรณ์ได้อย่างต่อเนื่อง ภายในช่วงที่กําหนดไว้

  • รูปแบบรังสี:PCB แอนเทนนา RF มีรูปแบบการรังสีทุกทิศทาง ซึ่งหมายความว่ามันสามารถส่งและรับสัญญาณในทุกทิศทางได้นี่ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมที่สถานที่ที่แม่นยําของอุปกรณ์รับไม่ทราบ.
  • ระยะความถี่:ด้วยช่วงความถี่ของ 2.4GHz - 2.5GHz PCB แอนเทนน่า RF สามารถทํางานในช่วง 2.4GHz ซึ่งถูกใช้ทั่วไปสําหรับเทคโนโลยีการสื่อสารไร้สายต่างๆ เช่น Wi-Fi, Bluetooth,และซีกบี.
  • กําไร:PCB แอนเทนนา RF มีการเพิ่ม 2dBi ซึ่งเป็นวัดความสามารถในการขยายสัญญาณส่งผลให้มีการสื่อสารที่มั่นคงและน่าเชื่อถือมากขึ้น.
  • การใช้งาน:การใช้งานหลักของ RF Antenna PCB คือในเทคโนโลยีการสื่อสารไร้สาย โดยใช้ในอุปกรณ์ต่างๆ เช่น รูเตอร์, สมาร์ทโฟน, เล็ปโตป และอุปกรณ์ IoT อื่นๆมันทําให้อุปกรณ์เหล่านี้สามารถสื่อสารกันได้โดยไร้สายโดยไม่จําเป็นต้องมีความสัมพันธ์ทางกายภาพ
  • สอดคล้องกับ RoHS:RF Antenna PCB เป็นที่สอดคล้องกับแนวทางการจํากัดสารอันตราย (RoHS) ซึ่งจํากัดการใช้วัสดุอันตรายบางชนิดในผลิตภัณฑ์อิเล็กทรอนิกส์วิธีนี้ทําให้แน่ใจว่าผลิตภัณฑ์ปลอดภัยสําหรับผู้ใช้และสิ่งแวดล้อม.
สัมผัสพลังของ RF Antenna PCB และเชื่อมต่อกันตลอดเวลา ทุกที่


การปรับแต่ง:

บริการที่กําหนดเองสําหรับ RF Antenna PCB
ภาพรวมสินค้า

RF Antenna PCB เป็นแผ่นวงจรแอนเทนน์การออกอากาศที่มีคุณภาพสูงที่ออกแบบมาสําหรับการใช้งานในการสื่อสารไร้สาย มีการขั้วขั้วเส้นตรงและการเพิ่ม 2dBiทําให้มันเหมาะสําหรับการส่งสัญญาณและการรับสัญญาณ. ด้วยช่วงอุณหภูมิการทํางานที่กว้างจาก -40 °C ถึง +85 °C PCB นี้เหมาะสําหรับการใช้ในสภาพแวดล้อมที่หลากหลาย นอกจากนี้ยังเป็น RoHS ที่สอดคล้อง, รับประกันความปลอดภัยและมิตรต่อสิ่งแวดล้อม

คุณสมบัติสินค้าหลัก
  • การขั้วขั้วสายตรง
  • กําไร:2dBi
  • อุณหภูมิการทํางาน-40°C ถึง +85°C
  • สอดคล้อง RoHS:ใช่
  • การใช้งาน:การสื่อสารไร้สาย
ตัวเลือกการปรับแต่ง

PCB แอนเทนนา RF ของเราสามารถปรับแต่งได้ตามความต้องการเฉพาะเจาะจงของคุณ

  • ขนาดและรูปร่างที่กําหนดเอง เพื่อเข้ากับอุปกรณ์ของคุณ
  • การเลือกวัสดุที่เหมาะสมกับความต้องการของท่าน
  • การจัดเรียงชั้นที่กําหนดเองเพื่อให้มีผลงานที่ดีที่สุด
  • ขนาดความกว้างและระยะทางตามความต้องการ
  • การเลือกการทําปลายพื้นผิวเพื่อเพิ่มความทนทาน
ทําไมต้องเลือก PCB แอนเทนน่า RF ของเรา

แอนเทนนา RF PCB ของเราเป็นทางออกที่สมบูรณ์แบบ สําหรับความต้องการการสื่อสารไร้สายของคุณ นี่คือเหตุผล

  • วัสดุและกระบวนการผลิตที่มีคุณภาพสูง รับประกันผลงานที่ดีกว่า
  • การขั้วขั้วเส้นตรงและการเพิ่ม 2dBi ให้สัญญาณส่งและรับที่ดี
  • ระดับอุณหภูมิการทํางานที่กว้างขวางทําให้มันเหมาะสําหรับสภาพแวดล้อมที่หลากหลาย
  • สอดคล้อง RoHS สําหรับความปลอดภัยและความเป็นมิตรต่อสิ่งแวดล้อม
  • ตัวเลือกในการปรับแต่งตามความต้องการของท่าน

เลือก PCB แอนเทนน่า RF ของเรา สําหรับแผ่นวงจรแอนเทนน่าเชื่อถือและมีประสิทธิภาพสําหรับเครื่องวิทยุหรือเครื่องสื่อสารไร้สายของคุณ



การบรรจุและการขนส่ง

การบรรจุและการจัดส่งอานเตนนา RF PCB

ขอขอบคุณสําหรับการเลือก PCB แอนเทนน่า RF ของเรา เพื่อให้แน่ใจว่าการจัดส่งของสินค้าของคุณปลอดภัย เราได้ออกแบบอย่างรอบคอบการบรรจุและกระบวนการการจัดส่ง กรุณาอ่านข้อมูลต่อไปนี้ให้ดี

การบรรจุ

PCB แอนเทนนา RF ของเราถูกบรรจุในถุงกันสแตติก เพื่อป้องกันมันจากความเสียหายในระหว่างการขนส่งกระเป๋ากันสแตตติกจะวางในกล่องกระดาษที่แข็งแรงที่มีวัสดุปัสดุที่เพียงพอเพื่อป้องกันการเคลื่อนไหวและอัดกระแทก.

การขนส่งทางเรือ

เราให้บริการส่งสินค้าทั่วโลก สั่งสินค้าของคุณจะส่งภายใน 1-3 วันทําการหลังจากได้รับการชําระเงินเราใช้บริษัทขนส่งที่มีชื่อเสียง เพื่อรับรองการจัดส่งสินค้าของคุณให้ทันเวลาและปลอดภัย.

ตัวเลือกการส่ง
  • ส่งทั่วไป:นี่คือวิธีการจัดส่งโดยปกติของเรา และมีให้บริการสําหรับการสั่งซื้อทั้งหมด โดยปกติจะใช้เวลา 7-14 วันทําการในการจัดส่งขึ้นอยู่กับสถานที่ของคุณ
  • ส่งด่วน:หากคุณต้องการ PCB แอนเทนนา RF ของคุณอย่างด่วน, คุณสามารถเลือกทางเลือกการจัดส่งด่วนของเราในการเช็คอัพ.
ติดตามการสั่งซื้อของคุณ

เมื่อการจัดส่งของท่านเสร็จแล้ว เราก็จะให้หมายเลขการติดตาม เพื่อให้คุณสามารถติดตามสถานะการจัดส่งของสินค้าได้ คุณสามารถใช้หมายเลขการติดตามนี้ในเว็บไซต์ของผู้ส่งสินค้าได้

กงสุล และภาษี

กรุณาทราบว่าภาษี หรือค่าธรรมเนียมใดๆ ที่สํานักงานธรรมเนียมของประเทศของคุณกําหนด เป็นความรับผิดชอบของผู้ซื้อ

ขอบคุณสําหรับการเลือก PCB แอนเทนน่า RF ของเรา หากคุณมีคําถามหรือความกังวลเกี่ยวกับการบรรจุและการจัดส่งของสินค้าของคุณ, กรุณาไม่ลังเลที่จะติดต่อเรา.



FAQ:

  • Q1. PCB แอนเทนนา RF คืออะไร?
  • A1. RF (Radio Frequency) Antenna PCB เป็นแผ่นวงจรพิมพ์ที่ออกแบบมาเพื่อกระจายและรับคลื่น RF ไปและจากสภาพแวดล้อมรอบตัว
  • Q2. คุณสมบัติหลักของ RF Antenna PCB คืออะไร?
  • A2. คุณลักษณะหลักของ RF Antenna PCB ประกอบด้วยผลงานความถี่สูง, ขนาดเล็กและราคาต่ํามันยังมีความยืดหยุ่นสูงในส่วนของการออกแบบและสามารถนําเข้ากับอุปกรณ์อิเล็กทรอนิกส์ต่างๆได้ง่าย.
  • Q3. RF Antenna PCB ทํางานอย่างไร?
  • A3. RF Antenna PCB ทํางานโดยการส่งและรับคลื่นไฟฟ้าแม่เหล็กในช่วงความถี่วิทยุทําให้การส่งและรับที่ประสิทธิภาพ.
  • Q4. การใช้งานของ RF Antenna PCB คืออะไร?
  • A4. RF Antenna PCB ใช้กันทั่วไปในระบบสื่อสารไร้สาย เช่น โทรศัพท์มือถือ, รูเตอร์ Wi-Fi, และอุปกรณ์ Bluetooth.และระบบสื่อสารดาวเทียม.
  • Q5. มีปัจจัยใดที่ส่งผลกระทบต่อการทํางานของ RF Antenna PCB?
  • A5. การออกแบบ วัสดุ และการวางแอนเทนเน่ รวมถึงสภาพแวดล้อมรอบตัวสามารถส่งผลกระทบต่อการทํางานของ PCB แอนเทนเน่ RF. ปัจจัยอื่น ๆ ได้แก่ ระยะความถี่, ระดับพลังงาน,และการสมองอัมพานซ์ของแอนเทนน์.
