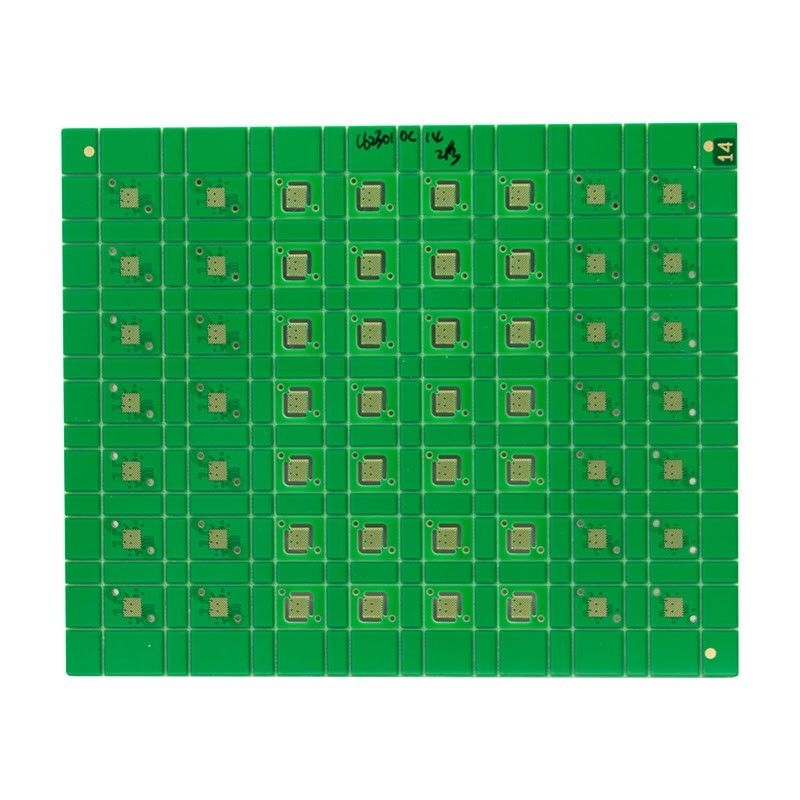

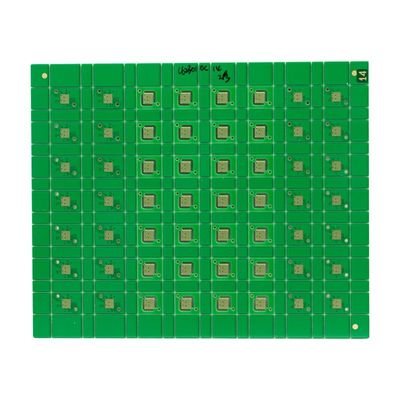

600mm X 1200mm บอร์ดวงจรพิมพ์หลายชั้น PCB อิเล็กทรอนิกส์

600mm X 1200mm บอร์ดวงจรพิมพ์หลายชั้น PCB อิเล็กทรอนิกส์

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
ความหนา:
0.2mm-6.0mm
สูงสุด ขนาดแผง:
600มม. x 1200มม
Min. นาที. Solder Mask Clearance การกวาดล้างหน้ากากประสาน:
0.1มม
Min. นาที. Silkscreen Clearance การกวาดล้างซิลค์สกรีน:
0.15มม
Min. นาที. Trace Width/Spacing ติดตามความกว้าง/ระยะห่าง:
0.1มม./0.1มม
ชั้น:
แบบเดียว, แบบสองชั้น, แบบหลายชั้น
นาที. ขนาดรู:
0.15มม
ประเภท:
แผงวงจรพิมพ์
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

บอร์ดวงจรพิมพ์หลายชั้น 600mm X 1200mm

,

อิเล็กทรอนิกส์แผ่นวงจรพิมพ์หลายชั้น

,

PCB อิเล็กทรอนิกส์ชั้นเดียว

คําอธิบายสินค้า

สีขาว PCB อิเล็กทรอนิกส์ผู้บริโภคที่มีชั้นเดียวและการจมผิวเงิน

คําอธิบายสินค้า:

ภาพรวมสินค้า: PCB อิเล็กทรอนิกส์ผู้บริโภค

PCB ของอิเล็กทรอนิกส์ผู้บริโภค (พิมพ์แผ่นวงจร) เป็นองค์ประกอบหลักของอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่ มันเป็นพื้นฐานสําหรับการเชื่อมต่อทางไฟฟ้าและทางกลระหว่างองค์ประกอบต่าง ๆ,ทําให้อุปกรณ์ทํางานได้อย่างถูกต้อง

การออกแบบด้วยความแม่นยําและประสิทธิภาพในใจ PCB อิเล็กทรอนิกส์ผู้บริโภคของเรา ให้คุณสมบัติและรายละเอียดที่ทันสมัย เพื่อตอบสนองความต้องการของอุตสาหกรรมอิเล็กทรอนิกส์ที่เร็วขนาดความกว้างขั้นต่ํา 0.1 มิลลิเมตร มันให้ความแม่นยําสูง สําหรับการออกแบบวงจรที่ซับซ้อน

ความว่างของหน้ากากผสมเหล็กขั้นต่ํา 0.1 มิลลิเมตร รับประกันว่ามีพื้นที่เพียงพอระหว่างส่วนประกอบเพื่อป้องกันการตัดสายสั้นและปัญหาอื่น ๆ ที่อาจเกิดขึ้นPCB อิเล็กทรอนิกส์ผู้บริโภคของเรามีสะพานหน้ากาก solder ขั้นต่ํา 0.08 มิลลิเมตร ทําให้มันมีความน่าเชื่อถือสูงและทนทานสําหรับการใช้งานระยะยาว

ตัวเลือกสีผ้าไหม สีขาว สีดํา และสีเหลือง ให้ลูกค้าของเรามีความยืดหยุ่นในการเลือกสีที่ดีที่สุด เพื่อตอบสนองความต้องการการออกแบบของพวกเขานี่ทําให้การระบุองค์ประกอบและวงจรใน PCB ได้ชัดเจนและง่าย, เพิ่มความสามารถในการทํางานและการใช้งานของอุปกรณ์

ในฐานะชนิดของแผ่นวงจรพิมพ์ PCB ของเรา เป็นทางออกที่คุ้มค่าและมีประสิทธิภาพสําหรับผู้ผลิตอิเล็กทรอนิกส์มันเหมาะสําหรับสินค้าอิเล็กทรอนิกส์ผู้บริโภคที่หลากหลายรวมถึงสมาร์ทโฟน โน๊ตพ็อต แท็บเล็ต และอื่นๆ

ในบริษัทของเรา เราให้ความสําคัญกับคุณภาพ และความพึงพอใจของลูกค้าทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเรารับประกันว่าทุก PCB อิเล็กทรอนิกส์ผู้บริโภค ตอบสนองมาตรฐานการทํางานและความน่าเชื่อถือสูงเรายังนําเสนอตัวเลือกที่สามารถปรับปรุงได้ เพื่อตอบสนองความต้องการการออกแบบเฉพาะเจาะจง และให้การจัดส่งในเวลาที่ถูกต้อง เพื่อตอบสนองตารางการผลิตที่แน่นแน่น

สรุปแล้ว PCB ของเราเป็นส่วนสําคัญของอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค ซึ่งเป็นพื้นฐานที่แข็งแกร่ง สําหรับการทํางานและผลงานของอุปกรณ์อิเล็กทรอนิกส์ด้วยคุณสมบัติที่แม่นยํา และตัวเลือกที่สามารถปรับแต่งได้, มันเป็นทางเลือกที่เหมาะสมสําหรับผู้ผลิตอิเล็กทรอนิกส์ที่มองหาวิธีแก้ไข PCB ที่มีคุณภาพสูงและมีประสิทธิภาพ



ลักษณะ:



  • ชื่อสินค้า: PCB อิเล็กทรอนิกส์ผู้บริโภค
  • ขั้นต่ํา ความกว้างของรอย / ระยะห่าง: 0.1 มม / 0.1 มม
  • ชั้น: ชั้นเดียว, ชั้นสอง, ชั้นหลาย
  • ขั้นต่ํา ความสะอาดของหน้ากากผสม: 0.1 มิลลิเมตร
  • ปลายผิว: HASL, ENIG, Immersion Silver, OSP
  • สีหน้ากากผสม: เขียว, แดง, น้ําเงิน, ดํา, ขาว
  • การ์ดคอมพิวเตอร์เครื่องมือผู้บริโภค
  • บอร์ดแม่อิเล็กทรอนิกส์พาณิชย์
  • บอร์ดไฟฟ้าเครื่องใช้ส่วนตัว



ปริมาตรเทคนิค:



ปริมาตรเทคนิค มูลค่า
ขั้นต่ํา ความกว้างของรอย/ระยะระหว่าง 0.1 มิลลิเมตร/0.1 มิลลิเมตร
ชั้น แบบเดียว, แบบสองชั้น, แบบหลายชั้น
ความหนาของทองแดง 1oz-6oz
ความหนา 0.2 มิลลิเมตร-6.0 มิลลิเมตร
ขนาดแผ่นสูงสุด 600 มิลลิเมตร x 1200 มิลลิเมตร
ปลายผิว HASL, ENIG, Immersion Silver, OSP สายการบิน
สีผ้าไหม ขาว ดํา เหลือง
สีหน้ากากผสม สีเขียว สีแดง สีฟ้า สีดํา สีขาว
วัสดุ สายใยแก้ว ทองแดง
นาที สะพานหน้ากากผสม 0.08 มิลลิเมตร

คําสําคัญ: แผนผังอุปกรณ์ไฟฟ้าครัวเรือน, แผนไฟฟ้าอุปกรณ์ผู้บริโภค การ์ดคอมพิวเตอร์

การใช้งาน:

PCB อิเล็กทรอนิกส์ผู้บริโภค: ส่วนประกอบสําคัญของอุปกรณ์อิเล็กทรอนิกส์

PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค (Consumer Electronics PCB) หรือที่รู้จักกันในนามการ์ดคอมพิวเตอร์ Electroplate ของอุปกรณ์ผู้บริโภค (Consumer Device Electroplate Computer Card) เป็นองค์ประกอบที่จําเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลายจากอุปกรณ์ไฟฟ้าในครัวเรือน เช่น ทีวีและตู้เย็น ไปยังสินค้าอิเล็กทรอนิกส์ส่วนบุคคล เช่น สมาร์ทโฟนและคอมพิวเตอร์นับถือ, PCB อิเล็กทรอนิกส์ผู้บริโภคมีบทบาทสําคัญในการทํางานของอุปกรณ์เหล่านี้

ตัวเลือกการปิดผิว

การทําผิวของ PCB เป็นปัจจัยสําคัญในการทํางานและความทนทานของมันPCB อิเล็กทรอนิกส์ผู้บริโภคให้บริการหลายตัวเลือกการเสร็จผิวเพื่อตอบสนองความต้องการเฉพาะของอุปกรณ์อิเล็กทรอนิกส์ที่แตกต่างกัน.

  • HASL (Hot Air Solder Leveling): นี่คือตัวเลือกการทําปลายพื้นที่แบบดั้งเดิมที่เกี่ยวข้องกับการเคลือบ PCB ด้วยชั้นของผสมหลอมทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์หลายสาย.
  • ENIG (Electroless Nickel Immersion Gold): ตัวเลือกการเสร็จผิวนี้ถูกใช้ทั่วไปในสินค้าอิเล็กทรอนิกส์ระดับสูงให้ความสามารถในการนําไฟที่ดีและทนทานต่อการกัดกร่อน.
  • เหรียญทองท่วม: ตัวเลือกการเสร็จผิวนี้เกี่ยวข้องกับการเคลือบ PCB ด้วยชั้นของเงิน, ให้การนําไฟที่ดีเยี่ยมและผิวเรียบสําหรับองค์ประกอบที่จะถูกผสม
  • OSP (Organic Solderability Preservative): ตัวเลือกการเสร็จผิวนี้เป็นมิตรต่อสิ่งแวดล้อมและมีประหยัดให้พื้นผิวเรียบและเรียบสําหรับส่วนประกอบที่จะถูกผสม.
สีหน้ากากผสมและตัวเลือกสะพาน

PCB อิเล็กทรอนิกส์ผู้บริโภคมีสีหน้ากาก solder หลากหลายสี, รวมถึงสีเขียว, แดง, น้ําเงิน, ดํา, และขาว.สี เหล่า นี้ ไม่ เพียง ทํา ให้ สวยงาม เท่า นั้น แต่ ยัง ช่วย ป้องกัน PCB จาก ความ หนาว, ฝุ่น และสารพิษอื่นๆ

นอกจากนี้ PCB ของเครื่องอิเล็กทรอนิกส์ผู้บริโภคมีสะพานหน้ากากผสมผสมขั้นต่ํา 0.08 มม.คุณสมบัตินี้มีความสําคัญในการป้องกันการตัดสั้นและการรับประกันความน่าเชื่อถือโดยรวมของอุปกรณ์อิเล็กทรอนิกส์.

ความกว้าง/ระยะห่างของรอยและขนาดหลุม

ความกว้างของรอยและระยะห่างของ PCB มีบทบาทสําคัญในการทํางานและการทํางานของ PCB อิเล็กทรอนิกส์ผู้บริโภคมีความกว้างของรอย / ระยะห่างอย่างน้อย 0.1mm / 0.1mmการให้ความมั่นคงว่ามีพื้นที่พอสําหรับสัญญาณไฟฟ้าที่จะเดินทางโดยไม่ต้องเกิดการแทรกแซง.

ขนาดรูขั้นต่ําของ PCB อิเล็กทรอนิกส์ผู้บริโภคคือ 0.2 มิลลิเมตร ซึ่งเหมาะสําหรับส่วนประกอบอิเล็กทรอนิกส์ที่หลากหลายที่จะถูกติดตั้งบนบอร์ดโดยใช้เทคโนโลยีการติดตั้งบนพื้นผิวเทคโนโลยีนี้ทําให้สามารถผลิตอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและคอมแพคต์มากขึ้น, ทําให้ PCB อิเล็กทรอนิกส์ผู้บริโภคเป็นองค์ประกอบที่จําเป็นในโลกของเทคโนโลยีที่พัฒนาต่อเนื่อง

สถานการณ์การใช้งาน

PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลาย ทําให้มันเป็นผลิตภัณฑ์ที่หลากหลายและจําเป็น.

  • แผนผังอุปกรณ์ไฟฟ้าครัวเรือน: PCB อิเล็กทรอนิกส์ผู้บริโภคถูกใช้ในอุปกรณ์ไฟฟ้าครัวเรือน เช่น ทีวี, ตู้เย็น, เครื่องซักผ้า,และเครื่องปรับอากาศ ให้พลังงานและควบคุมฟังก์ชันต่างๆ.
  • บอร์ดวงจรสินค้าอิเล็กทรอนิกส์: PCB ของเครื่องอิเล็กทรอนิกส์ผู้บริโภคเป็นกระดูกสันหลังของสินค้าอิเล็กทรอนิกส์ เช่น สมาร์ทโฟน นา็ปโตป และแท็บเล็ต ทําให้มันทํางานได้เรียบร้อยและมีประสิทธิภาพ
  • อิเล็กทรอนิกส์อุตสาหกรรม: PCB อิเล็กทรอนิกส์ผู้บริโภคยังถูกใช้ในอุตสาหกรรมอิเล็กทรอนิกส์, รวมถึงแผ่นควบคุม, ระบบอัตโนมัติ, และเครื่องจักรอิเล็กทรอนิกส์.

พีซีบีของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เป็นองค์ประกอบที่สําคัญในโลกของเทคโนโลยี การันตีว่าอุปกรณ์อิเล็กทรอนิกส์ของเราทํางานอย่างมีประสิทธิภาพและมีประสิทธิภาพสีหน้ากากผสม, และนิติบุคคลที่แม่นยํา, มันเป็นผลิตภัณฑ์ที่มีความหลากหลายและน่าเชื่อถือมากที่ตอบสนองความต้องการที่เพิ่มขึ้นอย่างต่อเนื่องสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่เป็นนวัตกรรม



การปรับแต่ง:



บริการปรับแต่ง PCB ของเครื่องอิเล็กทรอนิกส์ผู้บริโภค
ประเภท: พวงจรพิมพ์
ความหนา: 0.2mm-6.0mm
ปลายผิว: HASL, ENIG, Immersion Silver, OSP
วัสดุ: ใยแก้ว ทองแดง
สีหน้ากากผสม: เขียว, แดง, น้ําเงิน, ดํา, ขาว

ที่ Consumer Electronics เราเข้าใจความสําคัญของการมีพานิต์ชาร์คบอร์ด (PCB) ที่น่าเชื่อถือและมีประสิทธิภาพ สําหรับอุปกรณ์อิเล็กทรอนิกส์ของคุณนั่นเป็นเหตุผลที่เราให้บริการที่สามารถปรับเปลี่ยนได้ เพื่อตอบสนองความต้องการและความต้องการของท่าน.

บอร์ดวงจรที่พิมพ์ด้วยคอมพิวเตอร์อิเล็กทรอนิกส์ของเราถูกออกแบบมาเพื่อให้พื้นฐานที่แข็งแกร่งและมั่นคงสําหรับอุปกรณ์อิเล็กทรอนิกส์ของคุณ

สําหรับ Motherboards อิเล็กทรอนิกส์พาณิชย์ของเรา เราให้เลือกความหนาหลายแบบ ตั้งแต่ 0.2 มิลลิเมตร ถึง 6.0 มิลลิเมตร เพื่อให้เหมาะสมกับรายละเอียดและความต้องการของอุปกรณ์ของคุณ

ด้วยตัวเลือกการทําปลายผิวของ HASL, ENIG, Immersion Silver และ OSP เรารับประกันการทําปลายผิวที่มีคุณภาพสูง ที่ตรงกับมาตรฐานของอุตสาหกรรม และเพิ่มความสามารถในการทํางานของอุปกรณ์ของคุณ

เราใช้วัสดุที่ดีที่สุดเท่านั้น เช่น สายแก้วและทองแดง เพื่อรับรองความทนทานและความน่าเชื่อถือของบอร์ดหลักวงจรอิเล็กทรอนิกส์ลูกค้าวัสดุเหล่านี้ยังมีคุณสมบัติทางอุณหภูมิและไฟฟ้าที่ดีทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์

เพื่อเพิ่มความสัมผัสส่วนตัวต่อ PCB ของคุณ เราให้สี Solder Mask หลายสี รวมถึงสีเขียว, แดง, น้ําเงิน, ดํา และขาวนี่ทําให้คุณสามารถปรับแต่งลักษณะของ PCB ของคุณและทําให้มันโดดเด่น.

ด้วยบริการปรับแต่ง PCB ของคอนซูเมอร์ อิเล็กทรอนิกส์ของเรา คุณสามารถมั่นใจได้ว่า คุณจะได้รับ PCB ที่มีคุณภาพสูงและที่เหมาะสม ที่ตอบสนองความต้องการของคุณทั้งหมด และเกินความคาดหวังของคุณติดต่อเราวันนี้ เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการของเรา และวิธีที่เราสามารถช่วยคุณกับความต้องการของอุปกรณ์อิเล็กทรอนิกส์ของคุณ.



การบรรจุและการขนส่ง



การบรรจุและการจัดส่ง PCB อิเล็กทรอนิกส์ผู้บริโภค
การบรรจุ:

PCBs ของอิเล็กทรอนิกส์ผู้บริโภค เป็นส่วนประกอบอิเล็กทรอนิกส์ที่อ่อนโยนที่จําเป็นต้องบรรจุอย่างถูกต้อง เพื่อให้การขนส่งและการจัดส่งปลอดภัยการบรรจุ PCBs เหล่านี้ควรให้ความคุ้มครองที่เหมาะสมจากปัจจัยภายนอกใด ๆ ที่อาจทําให้เกิดความเสียหายระหว่างการขนส่งนี่คือขั้นตอนหลักสําหรับการบรรจุ PCB อิเล็กทรอนิกส์ผู้บริโภค:

  • ขั้นแรกวาง PCBs ในถุงกันสแตตติก เพื่อป้องกันการปล่อยไฟฟ้า
  • ขั้นตอนที่ 2:ใส่ถุงกันสแตตติกด้วยผนังกระโปรงหรือฟอง เพื่อป้องกันการกระแทกและการสั่นแรงเพิ่มเติม
  • ขั้นตอนที่ 3:วาง PCBs ในกล่องกระดาษแข็งแรงที่มีพื้นที่พอสําหรับวัสดุป้องกันเพิ่มเติม
  • ขั้นตอนที่ 4:เติมช่องว่างในกล่องด้วยฟองหรือถั่วบรรจุ เพื่อป้องกัน PCB จากการเคลื่อนไหวระหว่างการส่ง
  • ขั้นตอนที่ 5:ปิดกล่องด้วยเทปแข็งแรง และติดป้ายว่ามันเปราะบาง
การขนส่ง

PCBs ของอิเล็กทรอนิกส์ผู้บริโภคสามารถส่งผ่านวิธีต่างๆ เช่น การขนส่งทางอากาศ การขนส่งทางแผ่นดิน หรือการขนส่งทางทะเล วิธีการขนส่งขึ้นอยู่กับความเร่งด่วนและจุดหมายของการจัดส่งนี่คือขั้นตอนหลักในการส่ง PCB อิเล็กทรอนิกส์ผู้บริโภค:

  • ขั้นแรกเลือกบริษัทขนส่งที่มีชื่อเสียง ที่มีประสบการณ์ในการจัดการส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียด
  • ขั้นตอนที่ 2:ส่งเอกสารการขนส่งและการปกครองที่จําเป็นสําหรับการขนส่งระหว่างประเทศ
  • ขั้นตอนที่ 3:ให้แน่ใจว่า PCBs ถูกบรรจุอย่างถูกต้อง และติดป้ายว่าเปราะบาง
  • ขั้นตอนที่ 4:ติดตามการส่งสินค้า และติดต่อกับบริษัทขนส่ง เพื่อรับทราบการอัพเดทหรือการล่าช้า
  • ขั้นตอนที่ 5:เมื่อมาถึง ตรวจสอบ PCBs สําหรับความเสียหายใด ๆ และแจ้งปัญหาใด ๆ ให้กับบริษัทส่งเรือทันที

การบรรจุและการขนส่งที่เหมาะสมมีความสําคัญสําหรับการจัดส่ง PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคอย่างปลอดภัย โดยการปฏิบัติตามขั้นตอนเหล่านี้ คุณสามารถมั่นใจว่า PCB ของคุณจะถึงจุดหมายในสภาพที่สมบูรณ์แบบ



FAQ:



Q: สินค้าคืออะไร? A: PCB อิเล็กทรอนิกส์ผู้บริโภคเป็นแผ่นวงจรพิมพ์ที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น ทีวี คอมพิวเตอร์ และสมาร์ทโฟน

Q: วัสดุอะไรที่ใช้ในการผลิต PCB อิเล็กทรอนิกส์ผู้บริโภค? A: PCB อิเล็กทรอนิกส์ผู้บริโภคมักถูกผลิตด้วยวัสดุพื้นฐาน เช่น สายใยแก้ว, ผนังทองแดง,และชั้นหน้ากากผสมเพื่อป้องกันรอยทองแดง.

คําถาม: ปฏิบัติหน้าที่ของ PCB อิเล็กทรอนิกส์ผู้บริโภคคืออะไร?ทําให้อุปกรณ์ทํางานได้อย่างถูกต้อง.

คําถาม: อุปกรณ์ประเภทไหนใช้ PCB อิเล็กทรอนิกส์ผู้บริโภค? ตอบ: อุปกรณ์หลายชนิดใช้ PCB อิเล็กทรอนิกส์ผู้บริโภค รวมถึงสมาร์ทโฟน, ทีวี, คอมพิวเตอร์, กล้องถ่ายภาพ, และอุปกรณ์ครัวเรือน

คําถาม: ความแตกต่างระหว่าง PCB อิเล็กทรอนิกส์ผู้บริโภคที่มีด้านเดียวและสองด้านคืออะไร? A: PCB อิเล็กทรอนิกส์ผู้บริโภคที่มีด้านเดียวมีร่องรอยทองแดงและองค์ประกอบอยู่ด้านหนึ่งของบอร์ดเท่านั้นขณะที่ PCB สองด้านมีร่องรอยทองแดงและองค์ประกอบทั้งสองข้าง, ทําให้การออกแบบวงจรที่ซับซ้อนมากขึ้น
