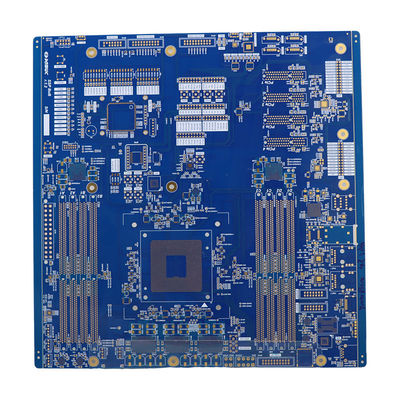

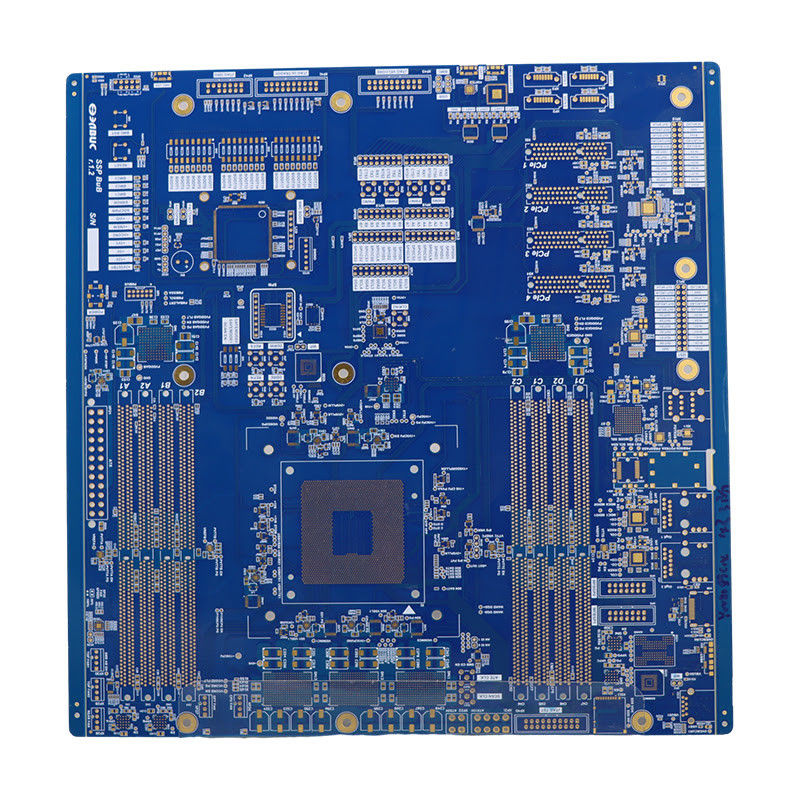

1.5 มม ความหนา HDI PCB Board 6 แผ่น พร้อมผ้าไหมสีขาว

1.5 มม ความหนา HDI PCB Board 6 แผ่น พร้อมผ้าไหมสีขาว

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
การตกแต่งพื้นผิว:
สารเคมีนิกเกิลแพลเลเดียม
ความหนาของ PCB:
1.5 มม
ใช้สำหรับ:
กระดานหลัก
การใช้งาน:
เครื่องใช้ไฟฟ้า
กระบวนการ:
ทองแช่
จำนวนเลเยอร์:
1-30 ชั้น
การควบคุมอิมพีแดนซ์:
ใช่
สีซิลค์สกรีน:
สีขาว, สีดำ, สีเหลือง, สีแดง, สีฟ้า, ฯลฯ
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

HDI PCB Board สีขาว

,

1.5 มม ความหนา HDI PCB Board

คําอธิบายสินค้า

300 * 210 มิลลิเมตร กระดาษพิมพ์วงจรผสมผสานความหนาแน่นสูง ด้วยผ้าไหมสีขาว

คําอธิบายสินค้า:

ภาพรวมสินค้า - HDI PCB Board

HDI Printed Wiring Board หรือที่รู้จักกันในชื่อ Nanocircuit PCB เป็น PCB ที่มีชั้นมีความหนาแน่นสูง ซึ่งใช้เทคโนโลยีที่ก้าวหน้าและเทคนิคการผลิตความแม่นยํา เพื่อให้เกิดผลงานที่เหนือกว่าด้วยความต้องการที่เพิ่มขึ้น สําหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและมีพลังงานมากขึ้น, บอร์ด PCB HDI กลายเป็นองค์ประกอบที่จําเป็นในอุตสาหกรรมต่าง ๆ เช่น การโทรคมนาคม, การบินอวกาศ, การแพทย์, และรถยนต์.

ลักษณะสําคัญ
  • จํานวนชั้น:1-30 ชั้น
  • ความหนาของ PCB:1.5 มม
  • ขนาดของบอร์ด:300 * 210 มม
  • ปลายผิว:นิเคิลพัลลาเดียมทางเคมี

บอร์ด HDI PCB ถูกออกแบบให้มีจํานวนชั้นสูง ตั้งแต่ 1 ถึง 30 ชั้น ทําให้สามารถวางส่วนประกอบจํานวนมากขึ้นบนพื้นที่พื้นที่ที่เล็กกว่าผลลัพธ์คือการออกแบบที่กระชับและเบากว่าทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์พกพา

ความหนาของ PCB 1.5 มิลลิเมตรรับประกันความทนทานและความมั่นคงของบอร์ด ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมความเครียดสูงขนาดแผ่นของ 300 * 210 มิลลิเมตรให้พื้นที่ที่กว้างขวางสําหรับการวางส่วนประกอบ, ทําให้การออกแบบที่มีประสิทธิภาพสูงและดีที่สุด

การเสร็จสิ้นผิวของเคมีนิเคิลพัลลาเดียม ให้ความคุ้มกันที่ดีต่อการกัดกรองและการออกซิเดชั่น, รับประกันอายุยืนและความน่าเชื่อถือของ HDI PCB Board.

เครื่องเชื่อมต่อความหนาแน่นสูง

บอร์ด PCB HDI ยังมีชื่อว่า Interconnector ความหนาแน่นสูง เนื่องจากความสามารถในการรองรับจํานวนการเชื่อมต่อที่สูงขึ้นในพื้นที่ที่เล็กกว่าโดยใช้เทคโนโลยีที่ทันสมัย, เช่น ไมโครวิอาสและวิอาสบลิงด์, ซึ่งทําให้การนําร่องรอยระหว่างชั้น, สร้างการออกแบบที่คอมพักทัดและมีประสิทธิภาพมากขึ้น.

เทคโนโลยีที่ก้าวหน้าและการผลิตแม่นยํา

บอร์ด PCB HDI ถูกผลิตโดยใช้เทคโนโลยีที่ก้าวหน้าและเทคนิคการผลิตความแม่นยํา เพื่อรับประกันคุณภาพและผลงานที่สูงสุดซึ่งรวมถึงการใช้วิธีการถ่ายภาพและการฉลากที่ทันสมัยและการใช้วัสดุที่มีประสิทธิภาพสูง

การใช้เทคโนโลยีที่ทันสมัยและการผลิตความแม่นยําไม่เพียงแค่ทําให้การออกแบบที่คอมพ็อตและมีประสิทธิภาพมากขึ้น แต่ยังส่งผลให้การสมบูรณ์แบบสัญญาณและความน่าเชื่อถือที่ดีขึ้น

สรุป

บอร์ด PCB HDI เป็นองค์ประกอบที่สําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง ด้วยจํานวนชั้นที่สูง การออกแบบที่คอมแพคต์ และเทคโนโลยีที่ทันสมัยมันมอบคําตอบที่น่าเชื่อถือและมีประสิทธิภาพสําหรับอุตสาหกรรมต่างๆการใช้วัสดุการผลิตที่มีความแม่นยําและมีประสิทธิภาพสูง ให้ความมั่นใจในคุณภาพและผลงานที่สูงที่สุด ทําให้มันเป็นผลิตภัณฑ์ที่จําเป็นสําหรับระบบอิเล็กทรอนิกส์ที่ทันสมัย



ลักษณะ:

  • ชื่อสินค้า: HDI PCB Board
  • จํานวนชั้น: 6 ชั้น
  • ระบบควบคุมความคับคาย: ใช่
  • ขนาดแผ่น: 300 * 210 มม
  • บริการ stencil: ใช่
  • จํานวนชั้น: 1-30 ชั้น
  • การประกอบ PCB ไมโครวีอา
  • PCB อินเตอร์คอนเนคต์ที่ก้าวหน้า
  • บอร์ด PCB HDI


ปริมาตรเทคนิค:

ชื่อสินค้า 4L 1+N+1 บอร์ด HDI
รับสมัคร บอร์ดหลัก
จํานวนชั้น 6 ชั้น
ขนาดของบอร์ด 300 * 210 มิลลิเมตร
บริการ stencil ใช่
การควบคุมความคับค้าน ใช่
กระจก epoxy RO4350B Tg280 °C, Er < 3.48โรเจอร์ส คอร์ป
การทดสอบ PCB การทดสอบ 100%
สีผ้าไหม สีขาว สีดํา สีเหลือง สีแดง สีฟ้า เป็นต้น
การบํารุงผิว นิเคิลพัลลาเดียมทางเคมี


การใช้งาน:

HDI PCB Board: การมอบอํานาจให้กับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่มีเทคโนโลยีสูง

บอร์ด PCB HDI (High-Density Interconnect) หรือที่รู้จักกันในนามว่า HDI Printed Wiring Boardเป็นทางออกที่ทันสมัยและนวัตกรรมสูง สําหรับการส่งสัญญาณความเร็วสูงในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่ทันสมัยด้วยกระบวนการทองทองท่วมและเทคโนโลยีการควบคุมอิทธิพล มันกลายเป็นองค์ประกอบที่จําเป็นในการพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์ชั้นนํา

กระบวนการ: ทองท่วม

กระบวนการดําน้ําทองคําที่ใช้ใน HDI PCB Board คือเทคนิคการเสร็จผิวที่เกี่ยวข้องกับการวางชั้นบางของทองคําบนรอยทองแดงบน PCB.ทํา ให้ มี การ ป้องกัน ที่ ดี ที่สุด ต่อ การ กระชับ และ อ๊อสไซเดชั่น, รับประกันอายุการใช้งานที่ยาวนานสําหรับ PCB. พื้นผิวเรียบของทองคํายังเพิ่มการนําไฟฟ้า, ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการส่งสัญญาณความเร็วสูง.

การควบคุมอาการขัดขวาง: การรับประกันความสมบูรณ์ของสัญญาณความเร็วสูง

เทคโนโลยีควบคุมอุปสรรคที่ใช้ใน HDI PCB Board มีความสําคัญในการรักษาความสมบูรณ์แบบของสัญญาณและลดการขัดแย้งในอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูงด้วยการควบคุมค่าอุปสรรคอย่างแม่นยํา, PCB สามารถจัดการการไหลของสัญญาณได้อย่างมีประสิทธิภาพ, ป้องกันการบิดเบือนและการช้าช้า.

การใช้งาน: อิเล็กทรอนิกส์ผู้บริโภค

บอร์ด PCB HDI ใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคต่าง ๆ เช่น สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์นับถือ และเทคโนโลยีที่ใส่ได้ด้วยความต้องการที่เพิ่มขึ้น สําหรับอุปกรณ์ที่เร็วและมีประสิทธิภาพมากขึ้นบอร์ด PCB HDI กลายเป็นองค์ประกอบสําคัญในการพัฒนาสินค้าเหล่านี้ ขนาดคอมแพคต์และการวางแผนความหนาแน่นสูงทําให้มันเหมาะสมสําหรับอุปกรณ์ขนาดเล็กและบางขณะที่เทคโนโลยีการเชื่อมต่อที่ทันสมัยของมันทําให้การถ่ายทอดข้อมูลความเร็วสูง.

จํานวนชั้น: ตอบสนองความต้องการการออกแบบที่หลากหลาย

บอร์ด PCB HDI มีให้เลือกในจํานวนชั้นที่หลากหลาย ตั้งแต่ 1 ถึง 30 ชั้น ทําให้เป็นทางออกที่หลากหลายสําหรับความต้องการการออกแบบต่างๆมันสามารถรองรับการออกแบบวงจรที่ซับซ้อนและให้สัญญาณทางที่ดีกว่าส่งผลให้การทํางานและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ดีขึ้น

ความหนา PCB: การออกแบบบางและเบา

บอร์ด HDI PCB มีความหนา 1.5 มิลลิเมตร ทําให้มันเป็นตัวเลือกเบาและบางสําหรับอุปกรณ์อิเล็กทรอนิกส์ คุณสมบัตินี้มีประโยชน์โดยเฉพาะอย่างยิ่งสําหรับอุปกรณ์พกพาที่พื้นที่และน้ําหนักเป็นปัจจัยสําคัญถึงแม้ว่าการออกแบบของมันจะบาง แต่มันยังสามารถให้ความหนาแน่นสูงและรักษาความสมบูรณ์แบบของสัญญาณ ทําให้มันเป็นทางเลือกที่นิยมสําหรับอิเล็กทรอนิกส์ผู้บริโภคที่ทันสมัย

สรุป

บอร์ด PCB HDI ได้ปฏิวัติอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค โดยทําให้มีการพัฒนาอุปกรณ์เทคโนโลยีสูงที่ต้องการการถ่ายทอดข้อมูลความเร็วสูงด้วยคุณสมบัติที่ทันสมัย เช่นกระบวนการดําน้ําทองคํา, การควบคุมอุปสรรค และโครงสร้างหลายชั้น, มันกลายเป็นองค์ประกอบที่จําเป็นในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย ไม่ว่าจะเป็นสมาร์ทโฟน,HDI PCB Board เล่นบทบาทสําคัญในการให้ผลงานที่มีประสิทธิภาพและน่าเชื่อถือ.



การปรับแต่ง:

บริการปรับปรุงแผ่น PCB HDI

บริการการปรับปรุงบอร์ด PCB HDI ของเราให้บริการแก้ไข PCB อินเตอร์คอนเนคท์ที่ก้าวหน้าสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ด้วยความเชี่ยวชาญของเราใน HDI พิมพ์บอร์ดสายไฟและการประกอบ PCB microviaเราพยายามที่จะให้บริการกับคําตอบที่ปรับปรุงและนวัตกรรมสูง เพื่อตอบสนองความต้องการเฉพาะของคุณ.

คุณสมบัติสินค้า

การใช้งาน:อิเล็กทรอนิกส์ผู้บริโภค

กระบวนการ:ทองท่วม

จํานวนชั้น:6 ชั้น

ชื่อ PCB:4L 1+N+1 บอร์ด HDI

ปลายผิว:นิเคิลพัลลาเดียมทางเคมี

ลักษณะสําคัญ
  • การแก้ไขการเชื่อมต่อระหว่างระบบที่ทันสมัยสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
  • บอร์ดไฟฟ้าพิมพ์ HDI ที่ได้รับการปรับแต่งและนวัตกรรมสูง
  • ความเชี่ยวชาญในการประกอบ PCB microvia
  • การออกแบบ PCB ตามความต้องการเฉพาะเจาะจง


การบรรจุและการขนส่ง

การบรรจุและการขนส่ง

บอร์ด PCB HDI ถูกบรรจุในกล่องกระดาษแข็งแกร่ง เพื่อให้การขนส่งปลอดภัยกล่องถูกติดป้ายด้วยชื่อสินค้า, ขนาด, น้ําหนัก, และคําแนะนําการจัดการ

ภายในกล่อง พีซีบีบอร์ดถูกห่อไว้อย่างมั่นคงในแผ่นบับบอลกันสแตตติก เพื่อปกป้องมันจากความเสียหายในระหว่างการขนส่งมุมของบอร์ดถูกเสริมด้วยปูฟองเพื่อการป้องกันเพิ่มเติม.

จากนั้นกล่องจะถูกปิดด้วยเทปบรรจุที่แข็งแรง เพื่อป้องกันมันจากการเปิดระหว่างการขนส่งกล่องนี้ยังมีสัญลักษณ์และเอกสารที่เหมาะสม.

วิธีการจัดส่งมาตรฐานของเราสําหรับบอร์ด PCB HDI คือผ่านบริการส่งสื่อที่มีชื่อเสียง เช่น DHL, FedEx หรือ UPS.

สําหรับการสั่งซื้อจํานวนมาก บอร์ด PCB จะถูกบรรจุในกล่องใหญ่กว่าหรือพัลเล็ต ขึ้นอยู่กับปริมาณที่สั่งซื้อ วัสดุและวิธีการบรรจุที่ใช้จะเหมือนกันกับสําหรับการสั่งซื้อแต่ละรายการ

เราใส่ใจอย่างมากในการบรรจุและส่งสินค้าของเรา เพื่อให้แน่ใจว่ามันจะมาถึงจุดหมายของพวกเขาในสภาพที่สมบูรณ์แบบกรุณาติดต่อเราทันที และเราจะจัดให้ส่งตัวสํารอง.



FAQ:

  • Q: วัสดุของ HDI PCB Board คืออะไร?
  • A: บอร์ด PCB HDI ผลิตจากวัสดุ FR-4
  • คําถาม: จํานวนชั้นสูงสุดสําหรับ HDI PCB Board คือเท่าไหร่?
  • A: จํานวนชั้นสูงสุดสําหรับ HDI PCB Board คือ 12 ชั้น
  • Q: ความกว้างสายขั้นต่ําและระยะห่างสําหรับ HDI PCB Board คืออะไร?
  • A: ความกว้างเส้นขนานขั้นต่ําและระยะห่างสําหรับ HDI PCB Board คือ 3 มิล
  • Q: ความอดทนความหนาของ HDI PCB Board คืออะไร?
  • A: ความละเอียดความหนาสําหรับ HDI PCB Board คือ +/- 10%.
  • Q: อุณหภูมิการทํางานสูงสุดสําหรับ HDI PCB Board คืออะไร?
  • A: อุณหภูมิการทํางานสูงสุดสําหรับ HDI PCB Board คือ 130 °C
