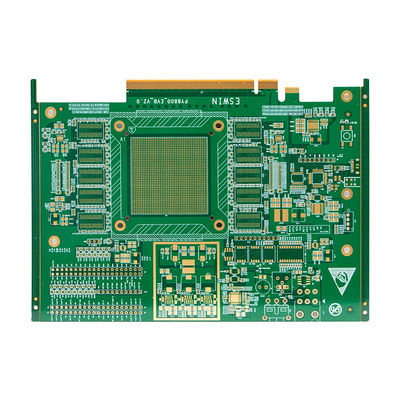

บอร์ดหลัก Hdi บอร์ดวงจรพิมพ์ 1-30 ชั้น Er 3.48 Epoxy กระจก

บอร์ดหลัก Hdi บอร์ดวงจรพิมพ์ 1-30 ชั้น Er 3.48 Epoxy กระจก

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
จำนวนเลเยอร์:
1-30 ชั้น
บริการลายฉลุ:
ใช่
แก้วอีพ็อกซี่:
RO4350B Tg280℃, Er<3.48, Rogers Corp
กระบวนการ:
ทองแช่
การใช้งาน:
เครื่องใช้ไฟฟ้า
สีซิลค์สกรีน:
สีขาว, สีดำ, สีเหลือง, สีแดง, สีฟ้า, ฯลฯ
ขนาดกระดาน:
300 * 210 มม
การควบคุมอิมพีแดนซ์:
ใช่
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

บอร์ดวงจรพิมพ์ Hdi Er 348

,

Hdi บอร์ดวงจรพิมพ์ กระจกเอโป็กซี่

,

บอร์ดหลัก Hdi บอร์ดวงจรพิมพ์

คําอธิบายสินค้า

การทดสอบ 100% และ Er 3.48 กระจก Epoxy HDI PCB Board สําหรับอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค

คําอธิบายสินค้า:

บอร์ด PCB HDI: การแก้ไขการเชื่อมต่อระหว่างประเทศที่ทันสมัยสําหรับการใช้งานบอร์ดหลัก

บอร์ด PCB HDI เป็นบอร์ดวงจรพิมพ์หลายชั้นความหนาแน่นสูงที่ออกแบบเพื่อใช้เป็นบอร์ดหลักในอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลายบอร์ดนี้นําเสนอคําตอบการเชื่อมต่อที่ทันสมัย สําหรับการใช้งานที่หลากหลาย.

หนึ่งในลักษณะสําคัญของบอร์ด PCB HDI คือการออกแบบชั้นความหนาแน่นสูงของมันส่งผลให้เกิดการออกแบบที่คอมแพคต์และประหยัดพื้นที่มากขึ้นซึ่งสําคัญมากสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย ที่การลดขนาดเป็นสิ่งสําคัญที่สุด

บอร์ดยังรวมเทคโนโลยี microvia ซึ่งเกี่ยวข้องกับการใช้รูเล็กๆ ที่เจาะด้วยเลเซอร์ เพื่อสร้างการเชื่อมต่อระหว่างชั้นต่าง ๆ ของบอร์ดนี่ทําให้ความหนาแน่นของเชื่อมต่อสูงขึ้นส่งผลให้การทํางานและความน่าเชื่อถือดีขึ้น

บอร์ด PCB HDI ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานความถี่สูง ทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์ที่ต้องการการส่งข้อมูลความเร็วสูงการเชื่อมโยงที่พัฒนามากมายที่ใช้ในบอร์ดนี้, ทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับการใช้งาน เช่น โทรคมนาคม, เครือข่าย, และการเก็บข้อมูล

เพื่อเพิ่มประสิทธิภาพและความน่าเชื่อถือของบอร์ดอีกต่อไป มันถูกทําสําเร็จด้วยการทําสําเร็จผิวผิวของไนเคิลพัลลาเดียมทางเคมีการประกันความยาวนานของกระดานและส่วนประกอบของมันมันยังให้ผิวเรียบสําหรับการผสมง่ายขึ้นและการปรับปรุงความสมบูรณ์ของสัญญาณ

โดยสรุป HDI PCB Board เป็นบอร์ดที่มีความหนาแน่นสูงหลายชั้น ที่ให้บริการการเชื่อมต่อที่ทันสมัย สําหรับการใช้งานบอร์ดหลักและผลประกอบความถี่สูงการใช้เครื่องเคลือบผิวเนกเกิลพัลลาเดียมทางเคมีเพิ่มความน่าเชื่อถือและผลงานทําให้มันเป็นตัวเลือกที่น่าเชื่อถือและมีประสิทธิภาพ สําหรับการใช้งานที่หลากหลาย.



ลักษณะ:

  • HDI Printed Wiring Board บอร์ดการพิมพ์ไฟฟ้า
  • พีซีบีชั้นหนาแน่น
  • PCB วงจรนาโน
  • เทคโนโลยีไมโครเวียที่ก้าวหน้า
  • สายละเอียดและช่องว่าง
  • ความน่าเชื่อถือสูง
  • ประสิทธิภาพสูง
  • การทดสอบคุณภาพ 100%
  • ผิวเคลือบผิวของไนเคิลพัลลาเดียมเคมี
  • การควบคุมความคับค้าน
  • 1-30 ชั้น
  • กระบวนการทองท่วม


ปริมาตรเทคนิค:

รายละเอียด มูลค่า
ชื่อสินค้า บอร์ด PCB HDI
คําสําคัญ เครื่องเชื่อมต่อความหนาแน่นสูง (HDI)
ชื่อสํารอง นาโนชัวร์คอมพิวเตอร์ พีซีบี การเชื่อมต่อความหนาแน่นสูง พิมพ์แผ่นวงจร
การควบคุมความคับค้าน ใช่
สีผ้าไหม สีขาว สีดํา สีเหลือง สีแดง สีฟ้า เป็นต้น
ความหนาของ PCB 1.5 มิลลิเมตร
การทดสอบ PCB การทดสอบ 100%
การใช้งาน บอร์ดหลัก
จํานวนชั้น 1-30 ชั้น
ขนาดของบอร์ด 300 * 210 มิลลิเมตร
บริการ stencil ใช่
จํานวนชั้น 6 ชั้น


การใช้งาน:

การใช้งานแผ่น PCB HDI

บอร์ด PCB HDI หรือยังเรียกว่า High Density Interconnector Printed Wiring Board เป็นชนิด PCB ที่มีความเชี่ยวชาญที่ออกแบบมาสําหรับอุปกรณ์อิเล็กทรอนิกส์ความหนาแน่นสูงมันใช้เทคโนโลยีที่ทันสมัย เช่น microvia และ nanocircuit เพื่อบรรลุระดับการบูรณาการและการทํางานที่สูงกว่าผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมและการใช้งานต่างๆ โดยเฉพาะการออกแบบบอร์ดหลัก

การออกแบบบอร์ดหลัก

บอร์ด PCB HDI เป็นองค์ประกอบที่สําคัญในการออกแบบบอร์ดหลักสําหรับอุปกรณ์อิเล็กทรอนิกส์ ขนาดคอมพ็อตและการเชื่อมต่อความหนาแน่นสูงทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์ที่มีพื้นที่จํากัดเช่น สมาร์ทโฟนการออกแบบ 6 ชั้นของบอร์ดอนุญาตให้มีการนําสัญญาณและพลังงานไปทางที่มีประสิทธิภาพ ทําให้มันเหมาะสําหรับการออกแบบบอร์ดหลักที่ซับซ้อน

การใช้งานความถี่สูง

บอร์ด PCB HDI ยังถูกใช้อย่างแพร่หลายในแอพลิเคชั่นความถี่สูง เช่น อุปกรณ์สื่อสาร 5G ระบบราดาร์ และการสื่อสารดาวเทียมการ ออกแบบ และ วัสดุ ที่ ดี ที่สุด ทํา ให้ สามารถ รับมือ กับ สัญญาณ ความถี่ สูง และ รักษา ความ สมบูรณ์ ของ สัญญาณทําให้มันเป็นตัวเลือกที่นิยมสําหรับการใช้งานเหล่านี้

การประกอบ PCB ไมโครวีอา

บอร์ด PCB HDI เป็นที่รู้จักด้วยเทคโนโลยี microvia ของมัน ซึ่งทําให้มีช่องทางที่เล็กกว่าและเพิ่มความหนาแน่นขององค์ประกอบบนบอร์ดทําให้มันเหมาะสําหรับการใช้ในความเร็วสูงและอุปกรณ์ที่มีประสิทธิภาพสูงเทคโนโลยี microvia ยังทําให้แผ่นมีจํานวนชั้นที่สูงขึ้น ทําให้เหมาะสําหรับการออกแบบที่ซับซ้อนมากขึ้น

PCB วงจรนาโน

นอกจากเทคโนโลยีไมโครเวียแล้ว บอร์ด PCB HDI ยังใช้เทคโนโลยีวงจรนาโน ซึ่งเกี่ยวข้องกับการใช้ร่องรอยและช่อง conductive ที่เล็กมากทําให้ความหนาแน่นขององค์ประกอบและการเชื่อมต่อกันสูงขึ้นเทคโนโลยี nanocircuit ทําให้ HDI PCB Board เป็นตัวเลือกที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ก้าวหน้า เช่น อุปกรณ์การแพทย์และเทคโนโลยีอากาศ

ความแม่นยําและความน่าเชื่อถือ

บอร์ด PCB HDI ได้ถูกออกแบบและผลิตด้วยความแม่นยํา และผ่านการทดสอบ 100% เพื่อรับรองความน่าเชื่อถือของมันนี้ทําให้มันเป็นผลิตภัณฑ์ที่น่าเชื่อถือสูงสําหรับการใช้งานที่สําคัญที่ต้องการระดับความแม่นยําและความมั่นคงสูงการออกแบบ 6 ชั้น พร้อมกับการใช้เทคโนโลยีที่ทันสมัย ยังช่วยให้แผ่นมีความทนทานและทนทานต่อปัจจัยสิ่งแวดล้อม

สรุป

บอร์ด PCB HDI ด้วยเทคโนโลยีที่ก้าวหน้าและการออกแบบที่คอมพัคต์ เป็นผลิตภัณฑ์ที่หลากหลายและจําเป็นสําหรับการใช้งานอิเล็กทรอนิกส์ต่างๆเทคโนโลยี microvia และ nanocircuitและการทดสอบ 100% ทําให้มันเป็นตัวเลือกที่น่าเชื่อถือและมีประสิทธิภาพสูง สําหรับการออกแบบบอร์ดหลัก การใช้งานความถี่สูง และอุปกรณ์ความแม่นยําHDI PCB Board ยังคงมีบทบาทสําคัญในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย.



การปรับแต่ง:

บริการปรับปรุงแผ่น PCB HDI

คุณสมบัติสินค้า:
  • พานีล PCB ความหนาแน่นสูง
  • PCB หลายชั้นความหนาแน่นสูง
  • การออกแบบ PCB วงจรนาโน
  • การทดสอบ PCB: การทดสอบ 100%
  • กระบวนการ: ทองท่วม
  • ความหนา PCB: 1.5 มม.
  • ขนาดแผ่น: 300 * 210 มม
  • จํานวนชั้น: 6 ชั้น

ที่ HDI PCB Board เราให้บริการด้านการปรับแต่งสินค้าให้กับลูกค้าของเราเหมาะสําหรับการใช้งาน PCB ในวงจรนาโน.

ผลิตภัณฑ์ทั้งหมดของเราผ่านการทดสอบอย่างเข้มงวด เพื่อให้แน่ใจว่ามันตรงกับมาตรฐานคุณภาพและความน่าเชื่อถือสูงสุดคุณสามารถไว้วางใจว่าบอร์ด PCB HDI ที่กําหนดเองของคุณจะทํางานอย่างไม่ผิดพลาด.

กระบวนการดําน้ําทองของเรา สร้างพื้นผิวเรียบและเรียบ, เพิ่มความสามารถในการนําและความทนทานของ PCBs ของเรา ด้วยความหนาของ 1.5 มิลลิเมตร, บอร์ดของเราแข็งแรงและน่าเชื่อถือสามารถรับรองความต้องการของอุตสาหกรรมต่าง ๆ.

เรานําเสนอการปรับแต่งสําหรับขนาดแผ่นที่หลากหลาย รวมถึงขนาดมาตรฐาน 300 * 210 มม. การออกแบบ 6 ชั้นของเราทําให้การวางแผนที่ซับซ้อนและคอมพ็อตมากขึ้นเหมาะสําหรับการใช้งานความหนาแน่นและความเร็วสูง.

เลือก HDI PCB Board สําหรับความต้องการในการปรับแต่งของคุณ และประสบการณ์คุณภาพสูงสุดและความน่าเชื่อถือในทุกผลิตภัณฑ์ติดต่อเราวันนี้ เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการของเรา และวิธีที่เราสามารถช่วยนําความคิดของคุณมาสู่ชีวิต.



การบรรจุและการขนส่ง

การบรรจุและการจัดส่ง PCB HDI Board

ที่ HDI PCB Board เราภูมิใจในการให้ผลิตภัณฑ์ที่มีคุณภาพสูงกับลูกค้าของเรา เพื่อให้แน่ใจว่า HDI PCB Board ของคุณจะมาถึงอย่างปลอดภัยและอยู่ในสภาพที่สมบูรณ์แบบเราได้พัฒนากระบวนการบรรจุและส่งอย่างละเอียด.

การบรรจุ

กระบวนการพัสดุของเราเริ่มต้นด้วยการตรวจสอบอย่างละเอียดทุกแผ่น PCB HDI เพื่อให้แน่ใจว่ามันตรงกับมาตรฐานคุณภาพของเรากระดานถูกวางในถุงกันสแตติก เพื่อป้องกันมันจากความเสียหายในระหว่างการขนส่งกระเป๋าจะนําไปใส่ในกล่องกระดาษแข็งแกร่ง และปิดด้วยกระเป๋าเปลือกเพื่อให้ความคุ้มกันเพิ่มเติม

สําหรับการสั่งซื้อขนาดใหญ่ เราใช้กล่องไม้ที่ทําตามสั่ง เพื่อให้คุ้มกันสูงสุดระหว่างการส่งกล่องของเราถูกออกแบบมาเพื่อทนต่อการใช้งานที่หยาบคาย และมีผืนผสมเพื่อป้องกันการเคลื่อนไหวในกล่อง.

การขนส่งทางเรือ

เรานําเสนอหลากหลายทางเลือกการจัดส่งเพื่อตอบสนองความต้องการของคุณ สําหรับการจัดส่งภายในประเทศ เราใช้ผู้รับส่งที่เชื่อถือได้ เช่น UPS, FedEx, และ DHL สําหรับการจัดส่งระหว่างประเทศเราทํางานร่วมกับบริษัทขนส่งสินค้าหลักๆ เพื่อให้การจัดส่งถูกเวลาและปลอดภัย.

เรายังให้ข้อมูลการติดตามสําหรับการสั่งซื้อทั้งหมด เพื่อให้คุณสามารถติดตามสถานะของการจัดส่งของคุณได้อย่างง่ายดายกรุณาแจ้งให้เราทราบ และเราจะทําความดีของเราเพื่ออํานวยความสะดวก.

ที่ HDI PCB Board เราเข้าใจความสําคัญของการจัดส่งในเวลาที่ถูกต้อง และเราพยายามที่จะตามกําหนดการจัดส่งเราจะให้ข้อมูลคุณ และทํางานร่วมกับคุณ เพื่อหาทางแก้ไขที่เหมาะสม.

ขอบคุณสําหรับการเลือก HDI PCB Board สําหรับความต้องการ PCB ของคุณ เรามั่นใจว่ากระบวนการบรรจุและการส่งของเราจะทําให้การส่ง HDI PCB Board ของคุณถึงในสภาพที่สมบูรณ์แบบ
