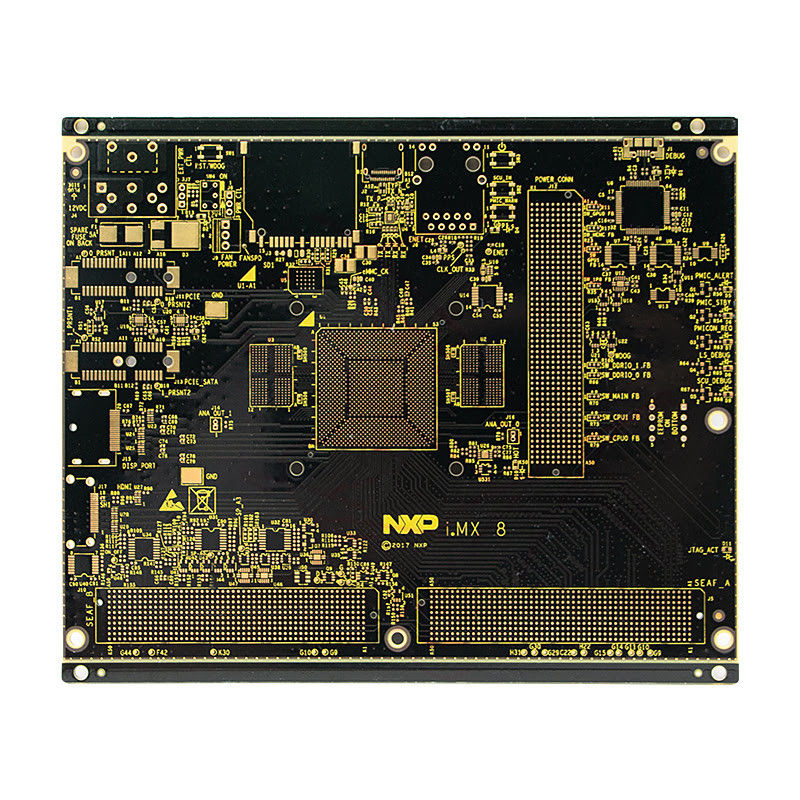

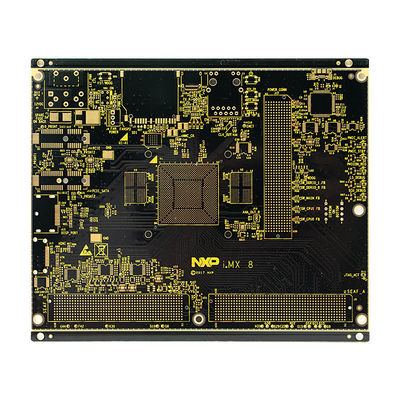

บอร์ด PCB HDI ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค 1.5 มม Hdi พิมพ์วงจร

บอร์ด PCB HDI ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค 1.5 มม Hdi พิมพ์วงจร

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
คําสําคัญ:
ตัวเชื่อมต่อที่มีความหนาแน่นสูง
กระบวนการ:
ทองแช่
การใช้งาน:
เครื่องใช้ไฟฟ้า
บริการลายฉลุ:
ใช่
การตกแต่งพื้นผิว:
สารเคมีนิกเกิลแพลเลเดียม
ความหนาของ PCB:
1.5 มม
การควบคุมอิมพีแดนซ์:
ใช่
จำนวนเลเยอร์:
1-30 ชั้น
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

บอร์ด PCB HDI ของเครื่องอิเล็กทรอนิกส์ผู้บริโภค

,

บอร์ด PCB HDI 1.5 มม

,

1.5 มม Hdi บอร์ดวงจรฉลาก

คําอธิบายสินค้า

บอร์ด PCB HDI ความหนาแน่นสูงในบอร์ดหลัก

คําอธิบายสินค้า:

ภาพรวมผลิตภัณฑ์ HDI PCB Board

บอร์ด PCB HDI เป็นบอร์ดวงจรพิมพ์ที่มีความก้าวหน้าในการเชื่อมโยงกัน ซึ่งถูกออกแบบมาเพื่อให้มีการเชื่อมโยงกันความหนาแน่นสูงสําหรับอุปกรณ์อิเล็กทรอนิกส์มันเป็นผลิตภัณฑ์ที่มีคุณภาพสูงและน่าเชื่อถือ ซึ่งเป็นสิ่งจําเป็นสําหรับการทํางานอย่างมีประสิทธิภาพของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย.

กระบวนการ: ทองท่วม

บอร์ด PCB HDI ผลิตโดยใช้กระบวนการทองท่วม ซึ่งเป็นประเภทของผิวที่ให้ความคุ้มกันที่ดีต่อการออกซิเดชั่นและการกัดกร่อนกระบวนการนี้ยังทําให้พื้นผิวเรียบและเรียบซึ่งเป็นสิ่งจําเป็นสําหรับการทํางานที่ดีของ PCB

การทดสอบ PCB: การทดสอบ 100%

เพื่อให้แน่ใจว่ามีคุณภาพและความน่าเชื่อถือสูงสุด บอร์ด PCB HDI จะผ่านการทดสอบ 100% ก่อนจะส่งให้ลูกค้ากระบวนการทดสอบที่เข้มงวดนี้รวมถึงการทดสอบไฟฟ้าและเครื่องกลต่างๆ เพื่อให้แน่ใจว่าบอร์ดตรงกับมาตรฐานและรายละเอียดที่ต้องการ.

ปลายผิว: นิเคิลเคมีพัลลาเดียม

การเสร็จสิ้นผิวของ HDI PCB Board ได้สําเร็จผ่านกระบวนการเคมี nickel palladium. การเสร็จสิ้นประเภทนี้ให้ความคุ้มกันที่ดีต่อการกัดกรองทําให้กระดานทนทานและยาวนานมากขึ้นมันยังให้ผิวเรียบสําหรับการทํางานไฟฟ้าที่ดีกว่า

กระจกเอโป็กซี่: RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป

บอร์ด PCB HDI ผลิตจากวัสดุ epoxy กระจก โดยเฉพาะอย่างยิ่ง RO4350B Tg280 °C มี Er (Dielectric Constant) ต่ํากว่า 348วัสดุคุณภาพสูงนี้มาจาก บริษัทโรเจอร์ส คอร์ป ผู้ผลิตวัสดุที่มีประสิทธิภาพสูงสําหรับอุตสาหกรรมอิเล็กทรอนิกส์การสูญเสียไฟฟ้าดียิเลคทริกต่ําและความน่าเชื่อถือสูง ทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย

บริการ stencil: ใช่

บอร์ด PCB HDI ยังให้บริการ stencil ซึ่งเป็นสิ่งจําเป็นสําหรับการผสมที่แม่นยําและแม่นยําระหว่างกระบวนการประกอบบริการนี้ทําให้แน่ใจว่าผสมผสมผสมผสมถูกต้องและเท่าเทียมกันผลลัพธ์เป็นผลิตภัณฑ์สุดท้ายที่มีคุณภาพสูงและน่าเชื่อถือ

สรุป

บอร์ด PCB HDI เป็นผลิตภัณฑ์ชั้นนําที่นําเสนอความสามารถในการเชื่อมต่อที่ก้าวหน้า, การเชื่อมต่อความหนาแน่นสูง, และการทํางานที่พิเศษ,ผิวเคลือบด้วยสารเคมี นิเคิล พัลลาเดียม และวัสดุเอโป็กซี่แก้วคุณภาพสูง เป็นตัวเลือกที่สมบูรณ์แบบ สําหรับอุปกรณ์อิเล็กทรอนิกส์ใดๆ ที่ต้องการ PCB ที่น่าเชื่อถือและมีประสิทธิภาพเลือก HDI PCB Board และสัมผัสความแตกต่างที่มันสามารถทําให้ในอุปกรณ์อิเล็กทรอนิกส์ของคุณ.



ลักษณะ:

  • ชื่อสินค้า: HDI PCB Board
  • การทดสอบ PCB: การทดสอบ 100%
  • จํานวนชั้น: 6 ชั้น
  • สีผ้าไหม: สีขาว สีดํา สีเหลือง สีแดง สีฟ้า เป็นต้น
  • รับสมัคร: คณะกรรมการใหญ่
  • กระบวนการ: ทองท่วม
  • ลักษณะสินค้า:
    • พีซีบีชั้นหนาแน่น
    • คณะกรรมการเทคโนโลยีไมโครเวีย
    • PCB อินเตอร์คอนเนคต์ที่ก้าวหน้า
    • หลายชั้น
    • บอร์ดวงจรแม่นยําสูง


ปริมาตรเทคนิค:

ปริมาตร มูลค่า
ชื่อสินค้า 4L 1+N+1 บอร์ด HDI
การบํารุงผิว นิเคิลพัลลาเดียมทางเคมี
การควบคุมความคับค้าน ใช่
การทดสอบ PCB การทดสอบ 100%
บริการ stencil ใช่
จํานวนชั้น 6 ชั้น
ความหนาของ PCB 1.5 มม.
จํานวนชั้น 1-30 ชั้น
การใช้งาน อิเล็กทรอนิกส์ผู้บริโภค
กระจก epoxy RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป

คําสําคัญ คําอธิบาย
บอร์ดวงจรพิมพ์ความหนาแน่นสูง ประเภทของแผ่นวงจรพิมพ์ที่มีจํานวนมากของการเชื่อมต่อกัน, ทําให้การออกแบบวงจรที่คอมแพคต์และซับซ้อน
พีซีบีชั้นหนาแน่น บอร์ดวงจรพิมพ์ที่มีหลายชั้นและจํานวนมากของการเชื่อมต่อกัน ทําให้สามารถออกแบบวงจรที่คอมพัคต์และซับซ้อนได้
PCB หลายชั้นความหนาแน่นสูง ประเภทของแผ่นวงจรพิมพ์หลายชั้นที่มีจํานวนมากของการเชื่อมต่อกัน, ทําให้สามารถออกแบบวงจรที่คอมพัคต์และซับซ้อน


การใช้งาน:

HDI PCB Board - คอมพิวเตอร์ความสามารถสูง

บอร์ด PCB HDI เป็นบอร์ดวงจรพิมพ์ที่มีประสิทธิภาพสูงที่ใช้อย่างแพร่หลายในแอพลิเคชั่นต่างๆ โดยเฉพาะในสาขาของคอมพิวเตอร์ที่มีประสิทธิภาพสูงมันถูกออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้น, อุปกรณ์อิเล็กทรอนิกส์ที่เบาและมีพลังมากกว่า

ปลายผิว: นิเคิลเคมีพัลลาเดียม

บอร์ด HDI PCB มีการเคลือบผิวด้วยสารเคมี nickel palladium ซึ่งให้ความทนทานต่อการกัดสนองที่ดีเยี่ยมและเพิ่มความทนทานของบอร์ดการทําปลายผิวนี้ยังทําให้ผิวเรียบและเรียบซึ่งเป็นสิ่งสําคัญสําหรับการประกอบชิ้นส่วนอิเล็กทรอนิกส์ที่แม่นยําและแม่นยํา

ชื่อ PCB: 4L 1+N+1 บอร์ด HDI

บอร์ด PCB HDI มีการออกแบบ 4 ชั้นด้วยเทคโนโลยี 1 + N + 1 HDI (การเชื่อมต่อความหนาแน่นสูง) นั่นหมายความว่าบอร์ดมีวงจรสัญญาณ 1 ชั้นชั้นหนึ่งของวงจรพลังงานและพื้นดิน, และชั้นหนึ่งของเชื่อมต่อ microvia ระหว่างนี้ การออกแบบที่คอมแพคต์นี้ทําให้ความหนาแน่นของส่วนประกอบสูงขึ้นและลดขนาดของบอร์ดทําให้มันเหมาะสําหรับการใช้งานที่มีพื้นที่จํากัด.

การทดสอบ PCB: การทดสอบ 100%

บอร์ด PCB HDI ผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่ามีคุณภาพและความน่าเชื่อถือ. มันได้รับการทดสอบ 100% ซึ่งรวมถึงการทดสอบไฟฟ้า, การตรวจสอบทางสายตา, และการทดสอบฟังก์ชัน.ทําให้แน่ใจว่าทุกแผ่นที่ออกจากโรงงาน จะไม่มีความบกพร่อง และตรงกับมาตรฐานสูงสุดของอุตสาหกรรม.

ความหนา PCB: 1.5 มม.

บอร์ด PCB HDI มีความหนา 1.5 มิลลิเมตร ทําให้มันเป็น PCB ที่บางและเบาที่สุดในตลาดทําให้มันเหมาะสําหรับการใช้งานที่ต้องการรูปแบบขนาดเล็ก.

จํานวนชั้น: 1-30 ชั้น

บอร์ด PCB HDI มีให้เลือกในจํานวนชั้นหลายชั้น ตั้งแต่ 1 ถึง 30 ชั้น ซึ่งทําให้มีความยืดหยุ่นมากขึ้นในการออกแบบและผลิตอุปกรณ์อิเล็กทรอนิกส์เนื่องจากการใช้งานที่แตกต่างกันอาจต้องการจํานวนชั้นที่แตกต่างกันซึ่งยังทําให้บอร์ด PCB HDI เหมาะสําหรับอุตสาหกรรมหลากหลาย เช่น อากาศยาน อุตสาหกรรมรถยนต์ การแพทย์ และโทรคมนาคม

การประกอบ PCB ไมโครวีอา

บอร์ด PCB HDI ใช้เทคโนโลยี microvia ซึ่งทําให้การเชื่อมต่อระหว่างชั้นเล็กและแม่นยํามากขึ้นรวมถึงการปรับปรุงความสมบูรณ์แบบของสัญญาณ และความเร็วในการส่งสัญญาณที่เร็วขึ้นการประกอบ PCB ไมโครวีอายังลดความเสี่ยงของการล้มเหลว เช่นวงจรสั้นและวงจรเปิด ทําให้ HDI PCB Board น่าเชื่อถือและทนทานมากขึ้น

การใช้งานของ HDI PCB Board

บอร์ด PCB HDI ถูกใช้อย่างแพร่หลายในการใช้งานต่าง ๆ แต่มันเป็นที่นิยมเฉพาะอย่างยิ่งในคอมพิวเตอร์ที่มีประสิทธิภาพสูงการออกแบบที่คอมแพคตและเทคโนโลยีเชื่อมต่อความหนาแน่นสูงทําให้มันเหมาะสําหรับการใช้ในเซอร์เวอร์, ซุปเปอร์คอมพิวเตอร์ และระบบประสิทธิภาพสูงอื่น ๆ. มันยังถูกใช้ทั่วไปในอุปกรณ์เคลื่อนที่ เช่น สมาร์ทโฟนและแท็บเล็ต เนื่องจากขนาดเล็กและการออกแบบเบา

นอกจากนี้ บอร์ด PCB HDI ยังถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์รถยนต์ ซึ่งมีพื้นที่จํากัดและความน่าเชื่อถือสูงเป็นสิ่งสําคัญเช่น เครื่องกําหนดหัวใจและเครื่อง MRIการใช้งานอื่น ๆ ได้แก่ ระบบอากาศและการป้องกัน ระบบควบคุมอุตสาหกรรม และอุปกรณ์โทรคมนาคม

เทคโนโลยีปิชฟิน

บอร์ด PCB HDI ใช้เทคโนโลยีการเคลื่อนที่ที่ละเอียด ซึ่งทําให้มีส่วนประกอบที่เล็กและห่างกันใกล้เคียงกันมากขึ้นทําให้แผ่นเหมาะสําหรับการใช้งานที่ต้องการการส่งข้อมูลความเร็วสูงเช่น คอมพิวเตอร์ความสามารถสูงและโทรคมนาคม

สรุปคือ HDI PCB Board เป็นผลิตภัณฑ์ที่หลากหลายและน่าเชื่อถือได้ ซึ่งถูกใช้ในหลายสาขาอุตสาหกรรมและการใช้งานและเทคโนโลยีความละเอียด ทําให้มันเหมาะสมสําหรับคอมพิวเตอร์ที่มีประสิทธิภาพสูง และอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยอื่น ๆด้วยการทําปลายผิวที่ดีเยี่ยม การทดสอบอย่างเข้มงวด และจํานวนชั้นที่สามารถปรับแต่งได้ บอร์ด HDI PCB เป็นทางเลือกที่ดีที่สุดสําหรับผู้ที่มองหาวิธีแก้ไข PCB ที่มีคุณภาพและประสิทธิภาพสูง



การปรับแต่ง:

บริการปรับปรุงแผ่น PCB HDI
ผลิตภัณฑ์: 4L 1+N+1 HDI Board

PCB หลายชั้นความหนาแน่นสูงของเรา หรือที่รู้จักกันในชื่อ HDI Printed Wiring Board เป็นสินค้าพิเศษที่ออกแบบมาเพื่อตอบสนองความต้องการของวงจรอิเล็กทรอนิกส์ความหนาแน่นสูงและซับซ้อนด้วยเทคโนโลยีที่ทันสมัยและคุณสมบัติที่กําหนดเอง, มันเป็นทางออกที่สมบูรณ์แบบสําหรับการใช้งาน Main Board ของคุณ.

ที่ HDI PCB Board เราเข้าใจความสําคัญของการรับประกันคุณภาพ และพยายามที่จะให้ผลิตภัณฑ์และบริการที่ดีที่สุดกับลูกค้าของเรารับประกันความน่าเชื่อถือสูงสุดสําหรับ PCB ของคุณ.

บริการการปรับแต่งของเราทําให้คุณสามารถปรับแต่ง PCB ความหนาแน่นสูงเป็นชั้นของคุณตามความต้องการเฉพาะเจาะจงที่ให้ความมั่นคงในการวางส่วนประกอบอย่างแม่นยําและแม่นยําบนแผ่นผลลัพธ์การผลิตที่ดีขึ้นและเวลาการประกอบที่ลดลง

จํานวนชั้นของบอร์ดไฟฟ้าพิมพ์ HDI ของเราคือ 6 ชั้น ทําให้คุณมีความยืดหยุ่นในการออกแบบวงจรอิเล็กทรอนิกส์ที่ซับซ้อนและคอมแพคต์นี้ยังสามารถให้ความสมบูรณ์แบบสัญญาณที่ดีกว่าและการขัดแย้ง EMI ลด.

ด้วยบอร์ด PCB HDI ของเรา คุณสามารถคาดหวังได้ว่า จะมีทางออกที่มีความสามารถสูงและน่าเชื่อถือได้ สําหรับความต้องการของบอร์ดหลักของคุณมั่นใจเราที่จะส่งผลิตภัณฑ์ที่กําหนดเอง ที่ตอบสนองความคาดหวังของคุณ และเกินมาตรฐานของอุตสาหกรรม.



การบรรจุและการขนส่ง

การบรรจุและการจัดส่งแผ่น PCB HDI

บอร์ด PCB HDI ของเราถูกบรรจุอย่างรอบคอบ เพื่อให้การจัดส่งที่ปลอดภัยและปลอดภัยให้กับลูกค้าของเรา นี่คือการแยกกระบวนการบรรจุและการจัดส่งของเรา

การบรรจุ
  • บอร์ดพีซีบี HDI ทั้งหมดถูกห่อไว้ในแผ่นพับกันสแตตติก เพื่อป้องกันมันจากการปล่อยไฟฟ้าสแตตติกในระหว่างการขนส่ง
  • ผังที่ห่อแล้วถูกวางในกล่องกระดาษแข็งแรงที่มีการใส่ฟอง เพื่อให้มีความคุ้มกันและคุ้มกันเพิ่มเติม
  • สําหรับการสั่งซื้อขนาดใหญ่หรือจํานวนมาก กระดานถูกบรรจุในกล่องไม้เพื่อป้องกันความเสียหายระหว่างการส่ง
  • แพ็คเกจแต่ละชิ้นถูกติดป้ายด้วยข้อมูลการจัดส่งที่จําเป็น รวมถึงชื่อลูกค้า ที่อยู่ และหมายเลขการติดตาม เพื่อการระบุและติดตามง่าย
การขนส่งทางเรือ

เรานําเสนอตัวเลือกการจัดส่งหลายอย่าง เพื่อรองรับความต้องการของลูกค้าของเรา

  • การจัดส่งมาตรฐาน: สั่งซื้อถูกจัดส่งผ่านผู้ขนส่งที่เชื่อถือได้ เช่น UPS, FedEx หรือ DHL ตัวเลือกนี้เหมาะสําหรับการสั่งซื้อส่วนใหญ่และมีเวลาจัดส่งทั่วไป 3-5 วันทําการ
  • การจัดส่งเร่งด่วน: สําหรับการสั่งซื้อเร่งด่วน, เราให้บริการการจัดส่งเร่งด่วนผ่านการจัดส่งทางอากาศ. ตัวเลือกนี้รับประกันการจัดส่งภายใน 1-2 วันทําการ.
  • การจัดส่งระหว่างประเทศ: เราจัดส่งแผ่น PCB HDI ของเราไปทั่วโลก สั่งซื้อระหว่างประเทศอาจใช้เวลานานในการมาถึงเนื่องจากการชําระภาษีและปัจจัยอื่น ๆ

เมื่อการสั่งซื้อของคุณถูกส่งไป คุณจะได้รับอีเมลยืนยัน พร้อมหมายเลขการติดตาม เพื่อติดตามสถานะของการจัดส่งของคุณเราใส่ใจอย่างมากเพื่อให้แน่ใจว่า บอร์ด PCB HDI ของคุณจะมาถึงในสภาพที่สมบูรณ์แบบและเราให้การสนับสนุนลูกค้าครบวงจร.
