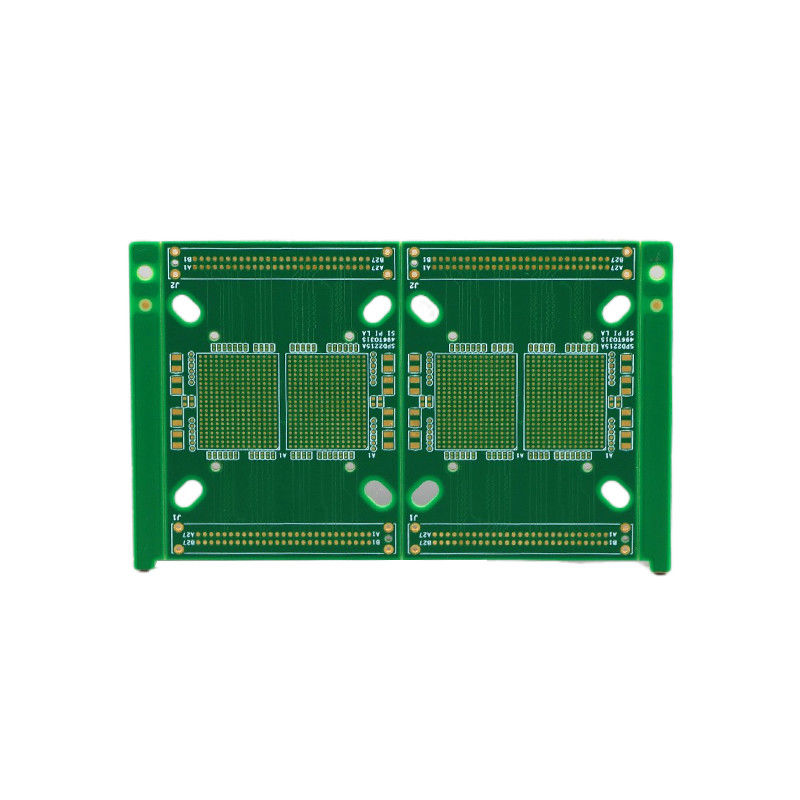

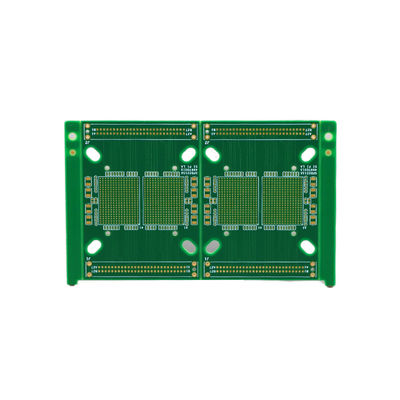

ทองท่วม ความหนาแน่นสูง ติดต่อกัน PCB ความหนา 1.5 มม

คําอธิบายสินค้า:

HDI PCB Board หรือที่รู้จักกันในชื่อ High-Density Interconnection Printed Circuit Board เป็นสินค้าที่มีความทันสมัย ที่ถูกออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก เร็วและซับซ้อนมากขึ้น.มันเป็นเทคโนโลยีที่ก้าวหน้าสูง ที่ให้ความหนาแน่นของเชื่อมต่อวงจรที่สูงขึ้น ทําให้อุปกรณ์ที่คอมพักทัดและมีประสิทธิภาพมากขึ้น

HDI Interconnect Board ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานที่มีความหนาแน่นสูง เช่น สมาร์ทโฟน แท็บเล็ต และอุปกรณ์พกพาอื่นๆมันเป็นทางออกที่เหมาะสมสําหรับผลิตภัณฑ์ที่ต้องการจํานวนมากขององค์ประกอบในพื้นที่จํากัด.

• บริการ stencil:ใช่
• ความหนาของ PCB:1.5 มม.
• กระจกเอโป็กซี่:RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป
• จํานวนชั้น:6 ชั้น
• ขนาดของบอร์ด:300 * 210 มิลลิเมตร

บอร์ด PCB HDI มีคุณสมบัติที่ทันสมัยเพื่อให้ความสามารถในการทํางานสูงและความน่าเชื่อถือ ความหนา 1.5 มม ทําให้มันเบาและคอมแพคต์ เหมาะสําหรับอุปกรณ์พกพาการใช้วัสดุ epoxy กระจก RO4350B ที่มี Tg 280 °C และคงที่ dielectric ต่ํา <3.48, ผลิตโดย Rogers Corp, รับประกันความมั่นคงทางอุณหภูมิที่ดีที่สุดและความสมบูรณ์แบบสัญญาณ

บอร์ดมี 6 ชั้น ให้ความหนาแน่นสูงของเชื่อมต่อวงจรในขณะที่รักษาขนาดคอมแพคต์ ขนาดของบอร์ด 300 * 210 มม ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย

• ความหนาแน่นสูงข้อดีหลักของบอร์ด PCB HDI คือเทคโนโลยีการเชื่อมต่อความหนาแน่นสูงของมัน ซึ่งอนุญาตให้มีจํานวนส่วนประกอบที่สูงขึ้นในพื้นที่จํากัด ทําให้มันสมบูรณ์แบบสําหรับอุปกรณ์ขนาดเล็ก
• การทํางานที่ดีขึ้น:การใช้วัสดุและกระบวนการผลิตที่ทันสมัย รับประกันผลงานและความน่าเชื่อถือที่ดีที่สุดของ HDI PCB Board ทําให้มันเหมาะสําหรับการใช้งานความเร็วสูงและความถี่สูง
• ประหยัด:ขนาดเล็กและความหนาแน่นสูงของบอร์ดลดต้นทุนรวมของผลิตภัณฑ์ ทําให้มันเป็นทางออกที่คุ้มค่าสําหรับอุปกรณ์อิเล็กทรอนิกส์
• ความยืดหยุ่นในการออกแบบเพิ่มขึ้นด้วยขนาดที่เล็กและความหนาแน่นสูงกว่า บอร์ด PCB HDI ให้ความยืดหยุ่นในการออกแบบมากขึ้นและอนุญาตให้มีการบูรณาการของลักษณะและฟังก์ชันเพิ่มเติม

บอร์ด PCB HDI ถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงโทรคมนาคม อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์การแพทย์ และอิเล็กทรอนิกส์รถยนต์และการทํางานที่เพิ่มขึ้นทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายรวมถึง:

• สมาร์ทโฟนและแท็บเล็ต
• อุปกรณ์ใส่
• อุปกรณ์ GPS
• อุปกรณ์ติดตามและวินิจฉัยทางการแพทย์
• เครื่องตรวจจับและระบบควบคุมรถยนต์

โดยรวมแล้ว HDI PCB Board เป็นทางออกที่ทันสมัยและน่าเชื่อถือ สําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความหนาแน่นสูงและคอมแพคต์มันเป็นทางเลือกที่นิยมสําหรับผู้ผลิตและนักออกแบบที่ต้องการที่จะสร้างขนาดเล็กสินค้าที่รวดเร็วและมีประสิทธิภาพมากขึ้น

ลักษณะ:

• ชื่อสินค้า: HDI PCB Board
• ความหนา PCB: 1.5 มม.
• กระจกเอโป็กซี่: RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป
• สีผ้าไหม: สีขาว สีดํา สีเหลือง สีแดง สีฟ้า เป็นต้น
• การใช้งาน: อิเล็กทรอนิกส์ผู้บริโภค
• รับสมัคร: คณะกรรมการใหญ่
• PCB อินเตอร์คอนเนคต์ที่ก้าวหน้า
• บอร์ดวงจรพิมพ์ความหนาแน่นสูง
• PCB หลายชั้นความหนาแน่นสูง
• PCB ความถี่สูง

ปริมาตรเทคนิค:

การใช้งาน:

บอร์ด PCB HDI เป็นชนิดของ PCB ที่มีชั้นความหนาแน่นสูง หรือยังเรียกว่า Nanocircuit PCB ซึ่งถูกออกแบบมาเพื่อใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคต่าง ๆ เพื่อให้มีความสามารถและความน่าเชื่อถือสูงด้วยเทคโนโลยีและคุณสมบัติที่ทันสมัย, บอร์ด PCB HDI ถูกใช้อย่างแพร่หลายในแอพลิเคชันและกรณีที่แตกต่างกัน

บอร์ด PCB HDI ให้การควบคุมอุปสรรคที่ดีที่สุด, รับประกันการส่งสัญญาณที่มั่นคงและแม่นยํานี่สําคัญมากในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ที่ความแตกต่างเล็ก ๆ ในคุณภาพสัญญาณสามารถส่งผลกระทบต่อผลงานของอุปกรณ์ทั้งหมดด้วยการควบคุมอิเมพานซ์ บอร์ด PCB HDI ส่งผลที่สม่ําเสมอและน่าเชื่อถือได้

บอร์ด PCB HDI มีให้เลือกในรูปแบบต่าง ๆ รวมถึง 4 ชั้นที่มีการออกแบบ 1+N+1 นั่นหมายความว่ามี 4 ชั้นของวัสดุที่นํามีชั้นเพิ่มเติมสําหรับการเชื่อมต่อพลังงานและการเชื่อมต่อพื้นดินการออกแบบนี้ทําให้การวางแผนที่คอมพักทัดและมีประสิทธิภาพ ทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่มีพื้นที่จํากัด

บอร์ด PCB HDI ได้ถูกออกแบบมาโดยเฉพาะเพื่อใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น สมาร์ทโฟน แท็บเล็ต น็อปโต๊ป และอุปกรณ์พกพาอื่นๆและเทคโนโลยีที่ก้าวหน้าทําให้มันเป็นทางเลือกที่ดีสําหรับการใช้งานเหล่านี้บอร์ด PCB HDI ยังเหมาะสําหรับการใช้งานความเร็วสูงและความถี่สูง ทําให้มันเหมาะสําหรับการใช้ในเทคโนโลยี 5G และอุปกรณ์ที่ก้าวหน้าอื่น ๆ

บอร์ด PCB HDI ถูกผลิตโดยใช้กระบวนการทองแบบจม ซึ่งเกี่ยวข้องกับการเคลือบบอร์ดด้วยชั้นทองคํา กระบวนการนี้รับประกันความสามารถในการนําไฟฟ้าที่ดีที่สุด,และความสามารถในการผสมผสาน มันยังให้ผิวเรียบสําหรับการวางส่วนประกอบและการผสมผสานที่แม่นยํา ทําให้ HDI PCB Board มีความน่าเชื่อถือและทนทานสูง

นอกจากบอร์ด PCB HDI แล้วยังมีบริการ stencil อีกด้วย. stencil ใช้ในการผสมผสานเพื่อให้แน่ใจว่าการใช้ผสมผสานที่แม่นยําและสม่ําเสมอบนบอร์ด.พร้อมบริการ stencil, บอร์ด PCB HDI สามารถผลิตได้ด้วยความแม่นยําและความน่าเชื่อถือมากขึ้น, ตอบสนองมาตรฐานสูงที่ต้องการสําหรับอิเล็กทรอนิกส์ผู้บริโภค.

บอร์ด PCB HDI เป็นผลิตภัณฑ์ที่มีประสิทธิภาพสูงและน่าเชื่อถือ ซึ่งถูกออกแบบมาโดยเฉพาะสําหรับการใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ด้วยเทคโนโลยีที่ก้าวหน้ากระบวนการทองท่วม, และบริการ stencil, มันเหมาะสําหรับการใช้งานความเร็วสูงและความถี่สูง. ขนาดคอมแพคตและการวางแผนที่ประสิทธิภาพทําให้มันเป็นทางเลือกที่นิยมสําหรับอุปกรณ์ที่มีพื้นที่จํากัด.กับแผ่น PCB HDI, ผู้บริโภคสามารถคาดหวังความสามารถและความน่าเชื่อถือที่ดีกว่าในอุปกรณ์อิเล็กทรอนิกส์ของพวกเขา

การปรับแต่ง:

ชื่อ PCB:4L 1+N+1 บอร์ด HDI

กระบวนการ:ทองท่วม

กระจกเอโป็กซี่:RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป

ขนาดของบอร์ด:300 * 210 มม

ระบบควบคุมความคับค้าน:ใช่

ที่ HDI PCB Board เราเข้าใจความสําคัญของการมี PCB ที่มีคุณภาพสูงและน่าเชื่อถือ สําหรับอุปกรณ์อิเล็กทรอนิกส์ของคุณนั่นเป็นเหตุผลที่เราให้บริการที่กําหนดเอง เพื่อตอบสนองความต้องการและความต้องการของท่าน.

กระบวนการประกอบ PCB Microvia ของเราให้แน่ใจว่าการวางส่วนประกอบที่แม่นยําและแม่นยําบนบอร์ด ส่งผลให้การออกแบบที่คอมแพ็คและมีประสิทธิภาพมากขึ้นเราสามารถผลิตแผ่น PCB ความหนาแน่นสูง ที่เหมาะสมสําหรับอุปกรณ์คอมแพคต์.

เราใช้วัสดุอีโอกซี่กระจกชั้นนํา โดยเฉพาะ RO4350B Tg280 °C ที่มีความถาวรไฟฟ้าต่ํา (Er<3.48) จาก Rogers Corp เพื่อให้การทํางานและความทนทานของบอร์ดของเราสูงกว่า

ด้วยขนาดแผ่น 300 * 210 มิลลิเมตร 4L 1 + N + 1 HDI บอร์ดของเรา เหมาะสําหรับการใช้งานที่หลากหลายเราสามารถรับประกันความมั่นคงและความแม่นยํา ของการส่งสัญญาณ PCB ของคุณ.

ใน HDI PCB Board เราภูมิใจในความสามารถของเราในการให้บริการที่กําหนดเอง ที่ตอบสนองความต้องการเฉพาะของลูกค้าของเราติดต่อเราในวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับแผ่น PCB ความหนาแน่นสูงของเราและวิธีที่เราสามารถช่วยนําความคิดของคุณสู่ชีวิต.

การบรรจุและการขนส่ง

บอร์ด PCB HDI ของเราถูกบรรจุอย่างรอบคอบ เพื่อให้แน่ใจว่าการจัดส่งที่ปลอดภัยและปลอดภัยให้กับลูกค้าของเราเราใช้วัสดุบรรจุที่มีคุณภาพสูง และปฏิบัติตามแนวทางการบรรจุที่เข้มงวด เพื่อปกป้องสินค้าจากความเสียหายระหว่างการขนส่ง.

แผ่น PCB HDI แต่ละแผ่นถูกห่อในแผ่นกระบอก anti-static เพื่อป้องกันการปล่อยไฟฟ้าจากนั้น มันจะถูกวางในกล่องกระดาษแข็งแรงที่มีวัสดุปัสดุ เช่น ผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม.

กล่องจะถูกปิด และติดป้ายด้วยชื่อสินค้า ปริมาณ และข้อมูลอื่นๆ ที่จําเป็นเรายังรวม MSDS (ใบข้อมูลความปลอดภัยของวัสดุ) กับทุกการจัดส่งเพื่ออ้างอิงของลูกค้าของเรา.

สําหรับการจัดส่ง เราทํางานกับผู้ขนส่งที่น่าเชื่อถือและน่าเชื่อถือ เพื่อให้การจัดส่งในเวลาที่ถูกต้องและปลอดภัยการขนส่งเร่งและการขนส่งทางเรือระหว่างประเทศ

ทีมงานของเราติดตามการจัดส่งทุกครั้งอย่างละเอียด และให้ลูกค้าข้อมูลการติดตาม เพื่อให้ลูกค้าสามารถติดตามสถานะการสั่งซื้อได้เรายังให้เลือกประกันภัยสําหรับลูกค้าที่ต้องการการคุ้มครองเพิ่มเติมสําหรับการจัดส่งของพวกเขา.

ใน HDI PCB Board เราพยายามที่จะให้บริการการบรรจุและการจัดส่งที่ดีที่สุด เพื่อให้ลูกค้าของเราได้รับสินค้าของพวกเขาในสภาพที่สมบูรณ์แบบและในเวลา
