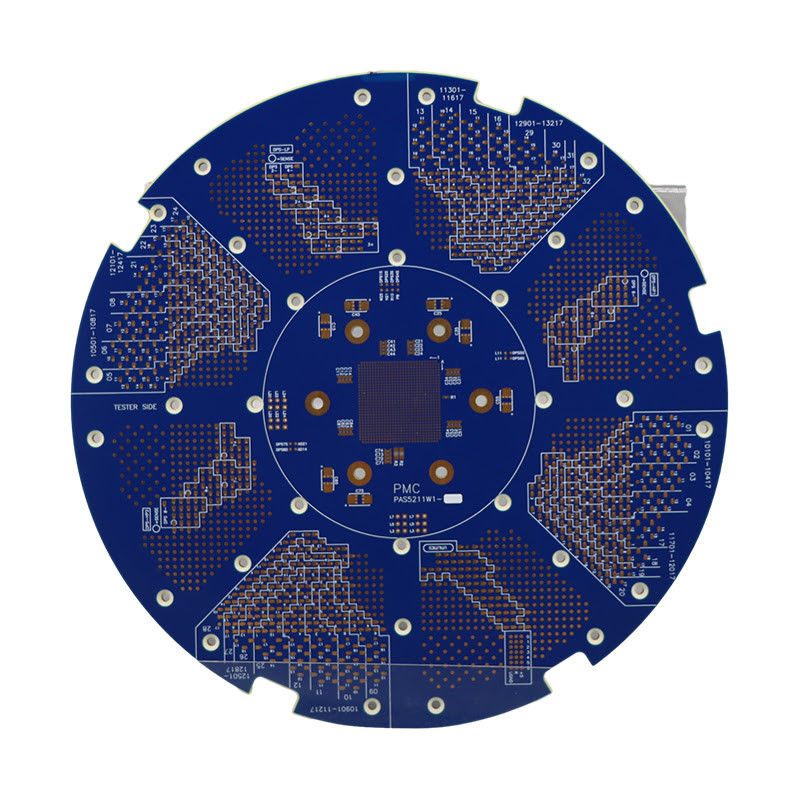

ทอง Plating PCB Semiconductor Rogers 4003c กับไมโครวีอาบตา

คําอธิบายสินค้า:

PCB ครึ่งตัวนํา หรือที่รู้จักกันในชื่อ พับวงจรพิมพ์สําหรับครึ่งตัวนํา หรือ พับวงจรครึ่งตัวนํา เป็นองค์ประกอบที่สําคัญในการผลิตอุปกรณ์ครึ่งตัวนํามันเป็นชนิดพิเศษของ PCB ที่ออกแบบมาเพื่อตอบสนองความต้องการเฉพาะของเทคโนโลยีครึ่งนําภาพรวมสินค้านี้จะให้คําอธิบายรายละเอียดถึงลักษณะและประโยชน์สําคัญของ PCB ครึ่งนํา

• ขนาดความกว้างของร่องรอย: 0.1mm
• ระยะเวลา: 2 สัปดาห์
• ผ่านเทคโนโลยีหลุม: ไม่
• พิเศษ: ไมโครวีอัสตาบอด
• หน้ากากผสมสี: สีเขียว

PCB ครึ่งประสาทถูกออกแบบด้วยความกว้างรอยขั้นต่ํา 0.1 มม ทําให้เหมาะสําหรับการออกแบบวงจรที่ซับซ้อนและซับซ้อนลักษณะนี้ทําให้ PCB สามารถรองรับส่วนประกอบเล็ก ๆ น้อย ๆ และการเชื่อมต่อที่อ่อนแอที่จําเป็นในอุปกรณ์ครึ่งตัวนํา.

PCB ครึ่งตัวนํามีเวลานํา 2 สัปดาห์ ซึ่งสั้นมากเมื่อเทียบกับ PCB แบบดั้งเดิมสิ่งนี้เป็นสิ่งจําเป็นสําหรับผู้ผลิตครึ่งตัวผู้ซึ่งมีตารางการผลิตที่เข้มงวด และต้องการเวลาในการตอบสนองที่รวดเร็ว เพื่อให้ทันกับความต้องการของตลาด.

ไม่เหมือนกับ PCB แบรนด์ธรรมดา PCB ครึ่งนําไม่ได้ใช้เทคโนโลยีรูผ่าน แทนที่จะใช้เทคโนโลยีการติดตั้งบนผิว (SMT) เพื่อติดตั้งองค์ประกอบโดยตรงบนผิวของบอร์ดทําให้การทํางานของไฟฟ้าได้ดีขึ้น, ความหนาแน่นสูงขึ้น และขนาดเล็กลง

PCB แบบครึ่งนํามีไมโครเวียตาขัด ซึ่งเป็นรูเล็กๆ ที่เจาะเข้าไปในบอร์ดเพื่อสร้างการเชื่อมต่อระหว่างชั้นต่าง ๆไมโครเวียเหล่านี้เป็นสิ่งจําเป็นสําหรับการออกแบบที่ซับซ้อนและคอมแพคต์ของวงจรครึ่งตัวนําส่งผลให้สัญญาณมีความสมบูรณ์แบบและมีความน่าเชื่อถือที่ดีขึ้น

PCB ครึ่งตัวนํามีสีหน้ากากผสมผสมสีเขียว ซึ่งเป็นมาตรฐานของอุตสาหกรรม สีนี้ให้พื้นหลังความแตกต่างสูงเพื่อการตรวจสอบและระบุองค์ประกอบบนบอร์ดง่ายขึ้น.มันยังมีความทนทานต่อความร้อนที่ดี และป้องกันความชื้นและฝุ่น

• ความละเอียดและความแม่นยําสูงสําหรับการออกแบบวงจรที่ซับซ้อน
• ระยะเวลาในการนําเสนอที่สั้นสําหรับการผลิตที่รวดเร็ว
• ผลประกอบการไฟฟ้าที่ดีขึ้นและความสมบูรณ์แบบของสัญญาณ
• ขนาดเล็กและความหนาแน่นสูงขึ้นเพื่อประหยัดพื้นที่
• ความทนทานความร้อนและการป้องกันที่ดี

พีซีบีครึ่งตัวนําเป็นส่วนประกอบที่สําคัญในการผลิตอุปกรณ์ครึ่งตัวนํา คุณสมบัติพิเศษของมัน เช่น ความกว้างขั้นต่ํา 0.1 มิลลิเมตรการใช้ไมโครเวียตาบอดและสีหน้ากากผสมผสมสีเขียว ทําให้มันเป็นตัวเลือกที่สมบูรณ์แบบ สําหรับการออกแบบวงจรที่ซับซ้อนและมีประสิทธิภาพสูงPCB ครึ่งตัวนําเป็นตัวเลือกหลักสําหรับผู้ผลิตครึ่งตัวนําทั่วโลก.

ลักษณะ:

• ชื่อสินค้า: PCB ครึ่งนํา
• ปลายผิว:ทองคํา
• หน้ากากผสมสี: สีเขียว
• พิเศษ: ไมโครวีอัสตาบอด
• ระยะเวลา: 2 สัปดาห์
• ขนาดความกว้างของร่องรอย: 0.1mm
• บอร์ดวงจรพิมพ์สําหรับครึ่งตัวนํา
• บอร์ดวงจรสําหรับครึ่งตัวนํา
• บอร์ดวงจรสําหรับการผลิตครึ่งตัวนํา

ปริมาตรเทคนิค:

การใช้งาน:

PCB ครึ่งตัวนํา (พิมพ์แผ่นวงจร) เป็นชนิดของ PCB ที่ถูกออกแบบเป็นพิเศษสําหรับการผลิตครึ่งตัวนํามันเป็นส่วนประกอบที่สําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ และถูกใช้อย่างแพร่หลายในการใช้งานต่างๆ เช่น คอมพิวเตอร์, สมาร์ทโฟน และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ

PCB ครึ่งตัวนํายังเป็นที่รู้จักกันในชื่อ semiconductor board หรือ printed circuit board สําหรับ semiconductor เพื่อเน้นจุดประสงค์เฉพาะของมันในอุตสาหกรรม semiconductorผลิตภัณฑ์นี้มีความเชี่ยวชาญสูง และต้องการเทคโนโลยีที่ก้าวหน้าและความเชี่ยวชาญในการผลิตทําให้มันเป็นองค์ประกอบที่จําเป็นในการผลิตครึ่งตัวนํา

• พิเศษ: ไมโครวีอัสตาบอด- หนึ่งในลักษณะสําคัญของ PCB ครึ่งตัวนําคือการใช้ microvias ตาบอดทําให้มีความหนาแน่นมากขึ้นและการออกแบบวงจรที่ซับซ้อนมากขึ้น.
• จํานวนชั้น: 36- พีซีบีครึ่งตัวมีจํานวนชั้น 2 ซึ่งหมายความว่ามันมี 2 ชั้นของแร่ทองแดงและวัสดุประกอบกันทําให้มันเหมาะสําหรับการออกแบบวงจรที่เรียบง่ายและลดต้นทุนการผลิต.
• ผ่านเทคโนโลยีหลุม: ไม่- ไม่เหมือนกับ PCB แบบดั้งเดิม PCB แบบครึ่งนําไม่ได้ใช้เทคโนโลยีหลุมผ่านส่งผลให้การออกแบบที่คอมแพคต์และมีประสิทธิภาพมากขึ้น.
• ปลายผิว:การทองคํา - พื้นผิวของ PCB ครึ่งตัวนําการทองคํา.นี่คือวิธีการที่มีประหยัดและใช้อย่างแพร่หลายในการเคลือบผิวของ PCB ด้วยชั้นผสมผสม เพื่อให้ผิวเรียบและเรียบสําหรับการวางองค์ประกอบ
• ขนาดการเจาะ: ขั้นต่ํา 0.0078 ′′ (0.2mm)- ขนาดการเจาะขั้นต่ําสําหรับ PCB ครึ่งตัวนําคือ 0.0078 นิ้ว (0.2 มม.) ขนาดการเจาะขนาดเล็กนี้ทําให้การออกแบบแม่นยําและซับซ้อน, ทําให้มันเหมาะสมสําหรับการผลิตครึ่งตัวนํา.

PCB ครึ่งประสาทถูกใช้ในการใช้งานและฉากที่แตกต่างกันในอุตสาหกรรมครึ่งประสาท บางอย่างในนี้ประกอบด้วย:

การใช้งานของ PCB ครึ่งตัวนําที่พบได้ทั่วไปที่สุดคือในการผลิตวงจรอินทิกรีต (ICs)องค์ประกอบอิเล็กทรอนิกส์ขนาดเล็ก ที่มีทรานซิสเตอร์หลายล้านชิ้น และองค์ประกอบอื่นๆ ที่จําเป็นสําหรับการทํางานของอุปกรณ์อิเล็กทรอนิกส์PCB สร้างพื้นฐานให้กับ IC ทําให้สามารถวางส่วนประกอบและการออกแบบวงจรที่ซับซ้อนได้อย่างละเอียด

PCB ครึ่งตัวนํายังถูกใช้อย่างแพร่หลายในการผลิตไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์. เหล่านี้เป็นองค์ประกอบที่จําเป็นในอุปกรณ์อิเล็กทรอนิกส์ที่ควบคุมหน้าที่และกระบวนการของพวกเขา.PCB ให้การเชื่อมต่อและเส้นทางที่จําเป็นสําหรับไมโครโปรเซสเซอร์หรือไมโครคอนโทรลเลอร์ที่จะทํางานได้อย่างมีประสิทธิภาพ

PCB ครึ่งตัวนํายังมีความสําคัญในการผลิตชิปความจํา เช่น RAM และ ROMชิปเหล่านี้เก็บข้อมูลและข้อมูลสําหรับอุปกรณ์อิเล็กทรอนิกส์ และต้องการระดับความแม่นยําและความซับซ้อนสูงในการออกแบบPCB ให้พื้นฐานที่จําเป็นสําหรับชิปความจํา ทําให้การถ่ายทอดข้อมูลและการเก็บข้อมูลได้อย่างมีประสิทธิภาพ

การใช้งานอีกหนึ่งของ PCB ครึ่งตัวนํา คือการออกแบบและผลิตเซ็นเซอร์ที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์เซ็นเซอร์มีความจําเป็นในการตรวจจับและวัดปริมาตรฟิสิกอลต่าง ๆ และต้องการการออกแบบวงจรที่ทันสมัยPCB ให้การเชื่อมต่อและเส้นทางที่จําเป็นสําหรับเซ็นเซอร์ที่จะทํางานอย่างแม่นยํา

สรุปคือ PCB ครึ่งตัวนํา เป็นผลิตภัณฑ์เฉพาะที่มีบทบาทสําคัญในอุตสาหกรรมครึ่งตัวนําลักษณะและคุณสมบัติที่โดดเด่นของมันทําให้มันจําเป็นในการผลิตอุปกรณ์อิเล็กทรอนิกส์การประกันประสิทธิภาพ ความน่าเชื่อถือ และผลงาน

การปรับแต่ง:

ในบริษัทของเรา เราเข้าใจความต้องการพิเศษของอุตสาหกรรมครึ่งตัวนํา นั่นคือเหตุผลที่เรานําเสนอ

PCB ของเราถูกออกแบบมาเพื่อตอบโจทย์ความต้องการที่ยากลําบากของอุตสาหกรรม semiconductor ด้วยเทคโนโลยีที่ทันสมัยและความเชี่ยวชาญของเราเราสามารถให้บริการ PCB ที่มีคุณภาพสูง ที่น่าเชื่อถือและมีประสิทธิภาพสูง.

บอร์ดครึ่งประสาทของเราถูกออกแบบด้วยความละเอียดและความแม่นยํา ตอบสนองมาตรฐานที่เข้มงวดของอุตสาหกรรมเราใช้วัสดุชั้นนําและเทคโนโลยีที่ล้ําหน้า เพื่อให้แน่ใจว่าบอร์ดของเราสามารถทนต่อสภาพที่รุนแรงของสภาพแวดล้อมครึ่งตัวนํา.

บริการการปรับเปลี่ยนของเราทําให้คุณสามารถปรับ PCB ให้เหมาะสมกับความต้องการของคุณ ไม่ว่าจะเป็นรูปทรง, ขนาด, หรือการวางแผนเราสามารถรองรับความต้องการของคุณ เพื่อให้แน่ใจว่า PCBs ของคุณถูกปรับปรุงให้กับการใช้งานครึ่งประสาทของคุณ.

PCB ของเราถูกออกแบบด้วยความละเอียดและความแม่นยํา ทําให้มีขนาดการเจาะขั้นต่ํา 0.0078 ′′ (0.2 มม.)ทําให้มันสมบูรณ์แบบสําหรับการใช้งานในเซมคอนดักเตอร์.

เพื่อรับประกันคุณภาพและการทํางานของ PCB ของเรา เราให้บริการการทดสอบฟังก์ชันและการทดสอบ 100%นี่ทําให้แน่ใจว่า PCBs ของคุณทํางานได้อย่างเต็มที่ และตรงกับรายละเอียดของคุณ ก่อนที่พวกเขาจะนําไปยังคุณ.

เราเข้าใจความสําคัญของเวลาในอุตสาหกรรมครึ่งประสาท นั่นเป็นเหตุผลที่เราให้เวลานําเพียง 2 สัปดาห์สําหรับ PCBs ที่กําหนดเองของเราเราพยายามให้บริการอย่างรวดเร็วและมีประสิทธิภาพ โดยไม่เสียสละคุณภาพ.

สําหรับ PCB ครึ่งประสาทของเรา เรานําเสนอการทองคําการทําปลายงานนี้ทําให้ผิวเรียบเรียบ เพื่อการผสมผสานที่ดีขึ้น และรับประกันการเชื่อมต่อที่น่าเชื่อถือระหว่างส่วนประกอบ

เรายังมีตัวเลือกของ ไมโครเวียตาบอด สําหรับ PCB ครึ่งประสาทของเรา ซึ่งเป็นรูเล็กๆ ที่เจาะด้วยเลเซอร์ทําให้มันเหมาะสําหรับการใช้งานความหนาแน่นสูง.

การบรรจุและการขนส่ง

พีซีบีครึ่งประสาทของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อให้การจัดส่งปลอดภัยต่อลูกค้าของเราแผ่นแต่ละแผ่นถูกวางไว้ในถุงกันสแตตติกก่อน เพื่อปกป้องมันจากความเสียหายทางไฟฟ้าสแตตติกในระหว่างการขนส่ง.

ต่อมา PCB จะถูกวางอยู่ในกล่องกระดาษแข็งแรงที่มีวัสดุปรับปรุง เช่น ผนังกระเป๋า หรือฟอง เพื่อให้มีการป้องกันเพิ่มเติมระหว่างการขนส่ง

เรายังนําเสนอตัวเลือกการบรรจุที่กําหนดเองให้กับลูกค้าของเรา เช่น การบรรจุที่ปิดด้วยระยะว่าง หรือการบรรจุที่ทนความชื้นสําหรับกระดานที่ต้องการการป้องกันเพิ่มเติม

เมื่อ PCB ได้ถูกบรรจุไว้อย่างปลอดภัยแล้ว มันก็จะถูกส่งไปโดยใช้บริการการส่งที่น่าเชื่อถือและน่าเชื่อถือ เราทํางานกับผู้ขนส่งที่มีชื่อเสียง เช่น FedEx, UPS และ DHLเพื่อรับรองการจัดส่งสินค้าให้กับลูกค้าอย่างทันเวลาและปลอดภัย.

สําหรับการส่งสินค้าระหว่างประเทศ เราปฏิบัติตามกฎหมายและความต้องการทั้งหมดอย่างละเอียด เพื่อให้กระบวนการการชําระภาษีเรียบร้อย

ที่ Semiconductor PCB เราใส่ใจมากในการบรรจุและส่งสินค้าของเรา เพื่อรับประกันว่ามันจะมาถึงในสภาพที่สมบูรณ์แบบเรามุ่งมั่นที่จะให้ลูกค้าของเรา PCB ที่มีคุณภาพสูงสุดและบริการที่พิเศษ.
