PCB ครึ่งประสาท
Created with Pixso.

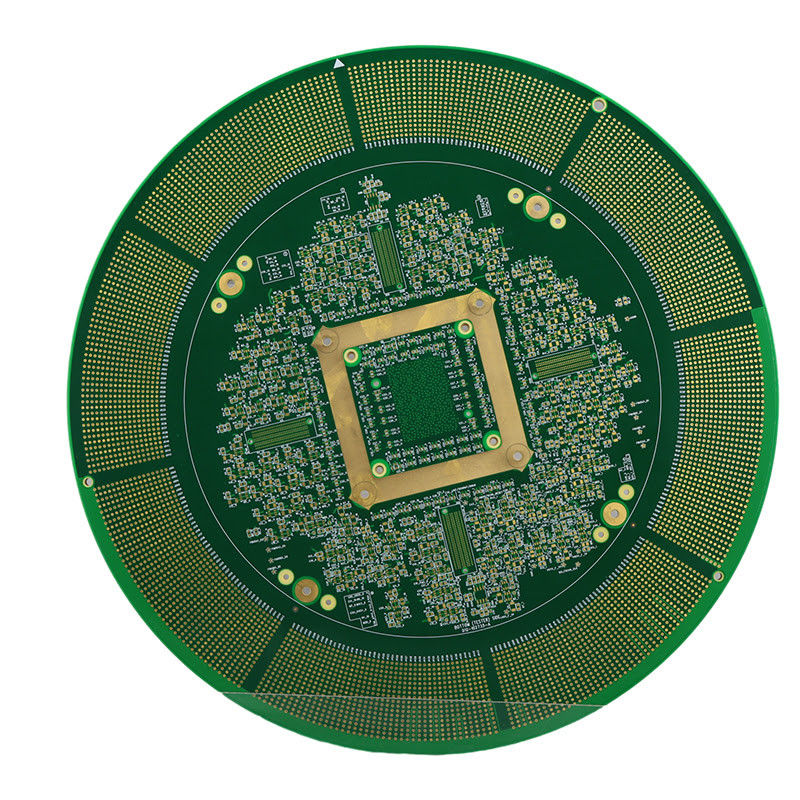

อุปกรณ์อิเล็กทรอนิกส์ แผ่นวงจรครึ่งตัวที่มีทอง

อุปกรณ์อิเล็กทรอนิกส์ แผ่นวงจรครึ่งตัวที่มีทอง

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
ความกว้างการติดตามขั้นต่ำ:
0.1มม
ขนาดรูต่ำสุด:
0.2มม
สีหน้ากากประสาน:
สีเขียว
จำนวนเลเยอร์:
36
ผ่าน เทคโนโลยี หลุม:
ไม่
ขนาดการเจาะ:
ขั้นต่ำ 0.0078” (0.2 มม.)
พิเศษ:
ไมโครวิอาที่ตาบอด
การใช้งาน:
OEM อิเล็กทรอนิกส์
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

เครื่องมืออิเล็กทรอนิกส์ บอร์ดวงจรครึ่งตัว

,

พื้นผิวแผ่นวงจรครึ่งตัว HASL

คําอธิบายสินค้า

OEM อิเล็กทรอนิกส์ PCB ครึ่งประสาทการทองคําปลายพื้นผิว Min 0.0078 ช่องเจาะขนาด

คําอธิบายสินค้า:

PCB ครึ่งตัวนํา - ภาพรวมสินค้า

PCB Semiconductor เป็นแผ่นวงจรพิเศษที่ออกแบบมาโดยเฉพาะสําหรับการใช้ในการผลิต semiconductors. PCB compact และมีประสิทธิภาพนี้ถูกทําจากวัสดุ FR-4 คุณภาพสูงทําให้มันทนทานและน่าเชื่อถือสําหรับการใช้งานระยะยาว.

PCB ครึ่งตัวนําเป็นองค์ประกอบที่สําคัญในกระบวนการผลิตครึ่งตัวนํามันรับผิดชอบในการจัดหาการเชื่อมต่อที่จําเป็นระหว่างส่วนประกอบต่างๆ และการรับรองการไหลของไฟฟ้าที่มีประสิทธิภาพทั่วระบบซึ่งทําให้มันเป็นส่วนสําคัญของกระบวนการผลิตอิเล็กทรอนิกส์ OEM

ระยะเวลา: 2 สัปดาห์

ด้วยเวลาในการดําเนินงานเพียง 2 สัปดาห์ PCB ครึ่งนําเสนอเวลาในการหมุนเร็วสําหรับความต้องการการผลิตของคุณให้คุณความสงบใจ และลดความช้าในการผลิต.

ขนาดการเจาะ: นิ้ว 0.0078 ′′ (0.2mm)

พีซีบีครึ่งตัวนําถูกออกแบบมาเพื่อรองรับขนาดการเจาะอย่างน้อย 0.0078 ′′ (0.2 มม) ทําให้มันเหมาะสมสําหรับการออกแบบที่แม่นยําและซับซ้อนทําให้สามารถสร้างแผ่นครึ่งตัวที่ซับซ้อนมาก ด้วยความแม่นยําและความละเอียดสูง.

การควบคุมความคับคาย: ไม่

เนื่องจากการควบคุมอุปสรรคไม่ได้เป็นความจําเป็นในการออกแบบแผ่นครึ่งตัวนํา PCB ครึ่งตัวนําไม่มีความสามารถนี้นี่ทําให้มันเป็นตัวเลือกที่คุ้มค่าสําหรับความต้องการการผลิตของคุณโดยไม่เสียสละคุณภาพหรือฟังก์ชัน.

การใช้งาน: อิเล็กทรอนิกส์ OEM

พีซีบีครึ่งประสาทถูกออกแบบมาโดยเฉพาะเพื่อใช้ในอุปกรณ์อิเล็กทรอนิกส์ OEM. มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลาย เช่น คอมพิวเตอร์, สมาร์ทโฟน และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคอื่น ๆ.การออกแบบที่คอมแพคตและความสามารถในการทํางานสูงทําให้มันเป็นตัวเลือกที่หลากหลายสําหรับการใช้งาน OEM หลายชนิด.

วัสดุ: FR-4

PCB ครึ่งประปาถูกทําจากวัสดุ FR-4 คุณภาพสูง ซึ่งเป็นที่รู้จักสําหรับคุณสมบัติการกันไฟฟ้าที่ดีเยี่ยม ความแข็งแรงสูงและความทนทานซึ่งทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้ในการผลิตครึ่งตัวนํา, รับประกันผลงานที่น่าเชื่อถือและยาวนาน

สรุปคือ PCB ครึ่งนําเสนอทางเลือกที่มีคุณภาพสูงและมีประสิทธิภาพ สําหรับความต้องการของบอร์ดครึ่งนําเสนอ ด้วยการออกแบบที่คอมแพคต์มันเป็นทางเลือกที่น่าเชื่อถือสําหรับการผลิตอิเล็กทรอนิกส์ OEMติดต่อเราในวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวิธีการ PCB ครึ่งตัวนําสามารถได้รับประโยชน์จากกระบวนการผลิตของคุณ



ลักษณะ:

  • ชื่อสินค้า: PCB ครึ่งนํา
  • บริการทดสอบ: การทดสอบฟังก์ชัน, การทดสอบ 100%
  • วัสดุ: FR-4
  • พิเศษ: ไมโครวีอัสตาบอด
  • ขนาดการเจาะ: นิ้ว 0.0078 ′′ (0.2mm)
  • ลักษณะ: Rogers 4003c
  • บอร์ดวงจรครึ่งตัว
  • PCB พิมพ์สําหรับครึ่งประสาท
  • PCB พิมพ์สําหรับอุตสาหกรรมครึ่งนํา


ปริมาตรเทคนิค:

ชื่อสินค้า PCB ครึ่งประสาท
ผ่าน เทคโนโลยี หลุม ไม่
ลักษณะ โรเจอร์ส 4003c
สีหน้ากากผสม สีเขียว
ขนาดความกว้างของรอย 0.1 มม.
บริการ Pcba บริการประกอบ PCB
ขนาดการเจาะ ขั้นต่ํา 0.0078 ′′ (0.2 มม.)
ปลายผิว การทองคํา
ระยะเวลา 2 สัปดาห์
การควบคุมความคับค้าน ไม่
พิเศษ ไมโครวิอาที่ตาบอด
คําสําคัญ: PCB สําหรับครึ่งตัวนํา PCB พิมพ์สําหรับครึ่งตัวนํา บอร์ดวงจรพิมพ์สําหรับครึ่งตัวนํา


การใช้งาน:

พีซีบีครึ่งนํา - การ แก้ไข ที่ สมบูรณ์แบบ สําหรับ ความ ต้องการ อิเล็กทรอนิกส์ ของ คุณ

PCB ครึ่งตัวนํา หรือที่รู้จักกันในชื่อ พิมพ์วงจรบอร์ดสําหรับครึ่งตัวนํา เป็นองค์ประกอบที่สําคัญในอุตสาหกรรมอิเล็กทรอนิกส์ใช้เป็นพื้นฐานสําหรับการติดตั้งและเชื่อมต่อส่วนประกอบอิเล็กทรอนิกส์ เช่น resistors, คอนเดเซนเตอร์และวงจรบูรณาการ ด้วยการก้าวหน้าของเทคโนโลยี ความต้องการ PCB ที่มีคุณภาพสูงและน่าเชื่อถือได้เพิ่มขึ้นในอุตสาหกรรมครึ่งตัวนํานั่นคือจุดที่ PCB ครึ่งขัดเข้ามา.

พีซีบีครึ่งตัวนําถูกออกแบบมาโดยเฉพาะ เพื่อตอบสนองความต้องการของอุตสาหกรรมครึ่งตัวนําทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับหลายๆ บริษัทครึ่งประสาทผลิตภัณฑ์นี้ไม่จํากัดเฉพาะอุตสาหกรรมครึ่งประสาท แต่มันยังสามารถใช้ได้ในแอพลิเคชั่นอิเล็กทรอนิกส์อื่น ๆ เช่น อิเล็กทรอนิกส์ผู้บริโภค รถยนต์ การบินและอุปกรณ์ทางการแพทย์

นี่คือคุณสมบัติสําคัญของ PCB ครึ่งนําของเรา

  • ระยะเวลา: 2 สัปดาห์
  • ขนาดการเจาะ: นิ้ว 0.0078 ′′ (0.2mm)
  • ขนาดความกว้างของร่องรอย: 0.1mm
  • ลักษณะ: Rogers 4003c
  • บริการทดสอบ: การทดสอบฟังก์ชัน, การทดสอบ 100%

ระยะเวลาในการตอบสนองที่รวดเร็วของเรา 2 สัปดาห์ทําให้คุณได้รับ PCBs ในเวลา, ลดเวลาการผลิตของคุณและเพิ่มประสิทธิภาพของคุณ. ขนาดการเจาะของ min 0.00782 มม) สามารถเจาะแม่นยําและแม่นยําความกว้างของเส้นรอยน้อยของ 0.1 มิลลิเมตร ทําให้การออกแบบวงจรความหนาแน่นสูงทําให้มันเหมาะสมสําหรับการใช้งานอิเล็กทรอนิกส์ที่ซับซ้อน

PCB ครึ่งนํายังมี Rogers 4003c วัสดุที่มีประสิทธิภาพสูงที่รู้จักด้วยคุณสมบัติไฟฟ้าที่ดีที่สุด, เงื่อนไขไฟฟ้าต่ํา, และความมั่นคงทางความร้อนสูงวัสดุนี้เหมาะสําหรับการใช้งานความถี่สูงทําให้มันเหมาะสมกับอุตสาหกรรมครึ่งนํา

ที่ Semiconductor PCB เราเข้าใจความสําคัญของคุณภาพและความน่าเชื่อถือในอุตสาหกรรม semiconductorนั่นเป็นเหตุผลที่เราให้บริการการทดสอบฟังก์ชัน และบริการทดสอบ 100% เพื่อให้แน่ใจว่า PCB ของเราตรงกับมาตรฐานอุตสาหกรรมที่สูงสุดกระบวนการทดสอบอย่างเข้มงวดของเรารับประกันว่า PCB ของเราไม่มีความบกพร่อง และจะทํางานได้อย่างมีประสิทธิภาพในอุปกรณ์อิเล็กทรอนิกส์ของคุณ

สรุปคือ PCB ครึ่งประสาทเป็นทางออกที่สมบูรณ์แบบ สําหรับความต้องการอิเล็กทรอนิกส์ของคุณ วัสดุที่มีคุณภาพสูงและบริการทดสอบทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับอุตสาหกรรมครึ่งตัวนําแล้วทําไมต้องรอ? ติดต่อเราวันนี้และได้รับมือของคุณบน PCBs ที่ดีที่สุดสําหรับการใช้งานอิเล็กทรอนิกส์ของคุณ!
