บอร์ด HDI PCB
Created with Pixso.

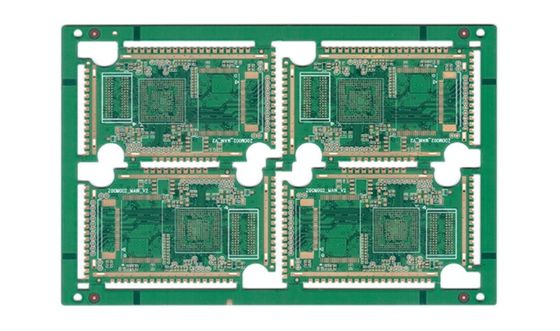

ความหนาแน่นสูง ติดต่อกัน สีขาว สีผ้าไหม สีเคมี นิเคิล พัลลาเดียม HDI PCB

ความหนาแน่นสูง ติดต่อกัน สีขาว สีผ้าไหม สีเคมี นิเคิล พัลลาเดียม HDI PCB

ข้อมูลรายละเอียด
Stencil Service:
Yes
Surface Finishing:
Chemical Nickel Palladium
Glass Epoxy:
RO4350B Tg280℃, Er<3.48, Rogers Corp
Silkscreen Color:
White, Black, Yellow, Red, Blue, Etc.
Layer Count:
1-30 Layers
Key Words:
High Density Interconnector
Application:
Consumer Electronics
Process:
Immersion Gold
เน้น:

PCB HDI นิเคิลพัลลาเดียมเคมี

,

PCB HDI สีสีสีขาว

,

PCB HDI ความหนาแน่นสูง

คําอธิบายสินค้า

คําอธิบายสินค้า:

กระบวนการทองท่วมที่ใช้ในการผลิตแผ่น PCB HDI เพิ่มความทนทาน, ความต้านทานต่อการกัดสั่น และความสามารถในการนําไฟฟ้ากระบวนการนี้รับประกันผิวที่เรียบและคงที่ ที่สมบูรณ์แบบสําหรับการใช้งานการเชื่อมต่อความหนาแน่นสูง.

ตัวเลือกสีผ้าไหมที่มีให้เลือกสําหรับ HDI PCB Board คือสีขาว สีดํา สีเหลือง สีแดง สีน้ําเงิน และสีอื่นๆ อีกหลายสี ขึ้นอยู่กับความชอบของคุณคุณสมบัตินี้ทําให้การระบุและติดป้ายองค์ประกอบบนบอร์ดง่าย.

บอร์ด PCB HDI ได้รับการทดสอบ 100% เพื่อให้แน่ใจว่ามีความน่าเชื่อถือและการทํางานของมัน.

โดยสรุป HDI PCB Board เป็นแผ่นวงจรพิมพ์ที่มีความหนาแน่นในการเชื่อมต่อสูง ซึ่งถูกออกแบบด้วยเทคโนโลยีเชื่อมต่อที่ทันสมัยมันถูกผลิตโดยใช้กระบวนการทองท่วม เพื่อให้ความทนทานเพิ่มขึ้น, ความต้านทานต่อการกัดกรองและความสามารถในการนําไฟฟ้า ตัวเลือกสีผ้าไหมทําให้สามารถระบุและติดป้ายองค์ประกอบบนบอร์ดได้ง่ายบอร์ดได้รับการทดสอบ 100% เพื่อให้แน่ใจว่าความน่าเชื่อถือและการทํางานทําให้มันเหมาะสําหรับการใช้เป็นบอร์ดหลักในแอพลิเคชั่นอิเล็กทรอนิกส์ต่างๆ


ลักษณะ:

  • ชื่อสินค้า: HDI PCB Board
  • ความหนา PCB: 1.5 มิลลิเมตร
  • การทดสอบ PCB: การทดสอบ 100%
  • กระบวนการ: ทองท่วม
  • ชื่อ PCB: 4L 1+N+1 บอร์ด HDI
  • การใช้งาน: อิเล็กทรอนิกส์ผู้บริโภค
  • ลักษณะ:
    • คณะกรรมการเทคโนโลยีไมโครเวีย
    • พานีล PCB ความหนาแน่นสูง
    • PCB วงจรนาโน

ปริมาตรเทคนิค:

HDI Printed Wiring Board ชื่อ 4L 1+N+1 บอร์ด HDI
การทดสอบ PCB การทดสอบ 100%
กระจก epoxy RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป
การบํารุงผิว นิเคิลพัลลาเดียมทางเคมี
บริการ stencil ใช่
กระบวนการ ทองท่วม
ขนาดของบอร์ด 300 * 210 มม
การควบคุมความคับค้าน ใช่
ความหนาของ PCB 1.5 มม
การใช้งาน อิเล็กทรอนิกส์ผู้บริโภค

การใช้งาน:

บอร์ด PCB HDI ใช้วัสดุ Glass Epoxy โดยเฉพาะอย่างยิ่ง RO4350B Tg280 ° C, Er<3.48 จาก Rogers Corp วัสดุนี้เป็นที่รู้จักสําหรับความมั่นคงทางความร้อนสูงและคงที่ dielectric ต่ําซึ่งทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงบอร์ดพิมพ์ไฟฟ้า HDI สามารถออกแบบได้ถึง 30 ชั้น ซึ่งให้พื้นที่กว้างขวางสําหรับวงจรที่ซับซ้อนและมีความหนาแน่นสูง ความหนาของบอร์ด 1.5 มม.ที่เหมาะสมสําหรับการใช้งานที่พื้นที่เป็นพรีเมี่ยม.

บอร์ดวงจรพิมพ์ความหนาแน่นสูงมี 6 ชั้นและขนาดบอร์ด 300 * 210 มม ซึ่งทําให้มันเหมาะสมสําหรับการใช้งานที่หลากหลายบางกรณีการใช้งานของผลิตภัณฑ์และกรณีที่ PCB HDI Board สามารถใช้ได้ประกอบด้วย:

  • โทรคมนาคม:บอร์ด PCB HDI ใช้ในหลายประเภทของการใช้งานโทรคมนาคม รวมถึงสถานีฐาน อุปกรณ์ไฟเบอร์ออปติก และการสื่อสารดาวเทียมการออกแบบความหนาแน่นสูงและปัจจัยรูปแบบขนาดเล็กทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้.
  • อุปกรณ์การแพทย์บอร์ด PCB HDI ยังถูกใช้ในอุปกรณ์ทางการแพทย์มากมาย รวมถึงอุปกรณ์การติดตาม อุปกรณ์การถ่ายภาพ และระบบสนับสนุนชีวิตปัจจัยรูปแบบเล็กและการออกแบบความหนาแน่นสูงทําให้มันเหมาะสมสําหรับการใช้ในแอพลิเคชั่นสําคัญเหล่านี้.
  • สากลและอวกาศและการป้องกัน:บอร์ด PCB HDI ยังถูกใช้ในการใช้งานด้านอากาศและการป้องกันหลายอย่าง รวมถึงระบบเครื่องบิน ระบบราดาร์ และระบบนําร่องกระสุนการออกแบบความหนาแน่นสูงและปัจจัยรูปแบบขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานในแอพลิเคชั่นเหล่านี้ที่พื้นที่เป็นพรีเมี่ยม.
  • อิเล็กทรอนิกส์ผู้ใช้:บอร์ด PCB HDI ยังถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคมากมาย รวมถึงสมาร์ทโฟน แท็บเล็ต และคอมพิวเตอร์น็อปโตปปัจจัยรูปแบบขนาดเล็กและการออกแบบความหนาแน่นสูงทําให้มันเหมาะสมสําหรับการใช้ในอุปกรณ์พกพาและคอมแพ็คต์เหล่านี้.
  • อุปกรณ์อุตสาหกรรมบอร์ด PCB HDI ยังถูกใช้ในอุปกรณ์อุตสาหกรรมมากมาย รวมถึงหุ่นยนต์ ระบบอัตโนมัติ และระบบควบคุมกระบวนการการออกแบบความหนาแน่นสูงและปัจจัยรูปแบบขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานในแอพลิเคชั่นเหล่านี้ที่พื้นที่เป็นพรีเมี่ยม.

สรุปคือ บอร์ด PCB HDI เป็นบอร์ดวงจรพิมพ์ความหนาแน่นสูงที่มีความหลากหลายและน่าเชื่อถือได้มาก และสามารถใช้ได้ในรูปแบบที่หลากหลายหน่วยการออกแบบขนาดเล็กและการออกแบบความหนาแน่นสูงทําให้มันเหมาะสําหรับการใช้งานในแอปพลิเคชั่นที่พื้นที่มีพรีเมี่ยมขณะที่เทคโนโลยีที่ทันสมัยและวัสดุชั้นนําของมัน รับประกันผลงานที่ดีที่สุดและความน่าเชื่อถือ


การปรับแต่ง:

ผลิตภัณฑ์ PCB Board ความหนาแน่นสูง (HDI) ของเราสามารถปรับแต่งได้ตามความต้องการเฉพาะของคุณ บริการปรับแต่งของเราประกอบด้วย:

  • บริการ stencil: ใช่
  • กระจกเอโป็กซี่: RO4350B Tg280 °C, Er<348โรเจอร์ส คอร์ป
  • ระบบควบคุมความคับคาย: ใช่
  • การทดสอบ PCB: การทดสอบ 100%

ผลิตภัณฑ์ HDI PCB Board ของเราเหมาะสําหรับ PCB ชั้นความหนาแน่นสูง, PCB อินเตอร์คอนเนคต์ที่ก้าวหน้า และการใช้งาน PCB หลายชั้นความหนาแน่นสูงให้เราช่วยคุณสร้างสินค้า ที่ตรงกับคุณ.


การสนับสนุนและบริการ:

การสนับสนุนและบริการทางเทคนิคของสินค้า HDI PCB Board ได้แก่

  • การให้คําปรึกษาด้านการออกแบบและการสนับสนุนด้านวิศวกรรม
  • การพัฒนาและทดสอบต้นแบบ
  • บริการผลิตและประกอบ
  • การควบคุมและทดสอบคุณภาพ
  • เอกสารเกี่ยวกับผลิตภัณฑ์และคุณสมบัติทางเทคนิค
  • ตัวเลือกการปรับแต่งเพื่อตอบสนองความต้องการของลูกค้า
  • บริการรับประกันและซ่อมแซม
  • การฝึกอบรมและการศึกษาเกี่ยวกับการใช้และการบํารุงรักษาสินค้า

การบรรจุและการขนส่ง

การบรรจุสินค้าสําหรับ HDI PCB Board:

  • บอร์ด PCB HDI จะถูกบรรจุในถุงกันสแตตติก เพื่อป้องกันความเสียหายจากไฟฟ้าสแตตติก
  • ถุงกันสแตตติกจะวางในกล่องปูปูน
  • กล่องปูเปาจะวางในกล่องกระดาษที่มีขนาดและความแข็งแรงที่เหมาะสม
  • กล่องกระดาษกระดาษจะถูกปิดด้วยเทป และตราที่มีข้อมูลการจัดส่งของลูกค้าจะติดกับกล่อง

ข้อมูลการจัดส่งสําหรับ HDI PCB Board:

  • บอร์ด PCB HDI จะถูกส่งผ่านผู้ขนส่งทางเรือที่น่าเชื่อถือและเชื่อถือได้
  • วิธีการจัดส่งสามารถถูกเลือกโดยลูกค้าโดยพิจารณาจากความชอบและความเร่งด่วนของการจัดส่ง
  • ลูกค้าจะได้รับหมายเลขติดตาม เพื่อติดตามสถานะของสินค้า
  • ระยะเวลาในการจัดส่งอาจแตกต่างกันขึ้นอยู่กับผู้ขนส่งและจุดหมายของสินค้า

FAQ:

A: บอร์ด PCB HDI เป็นบอร์ดวงจรพิมพ์ที่มีความหนาแน่นสูงที่เชื่อมต่อกัน ซึ่งถูกออกแบบมาเพื่อมีองค์ประกอบขนาดเล็กและหนาแน่นเพื่อการปรับปรุงการทํางานและการทํางานมันมีการออกแบบที่ซับซ้อนและซับซ้อนมากขึ้นที่ทําให้การลดขนาดเล็กของบอร์ด.

คําถาม: ข้อดีของการใช้บอร์ด PCB HDI คืออะไร?

ตอบ: ข้อดีของการใช้บอร์ด PCB HDI ได้แก่ ปัจจัยรูปแบบที่เล็กกว่า การส่งสัญญาณที่เร็วขึ้น การสูญเสียสัญญาณที่ลดลง ความน่าเชื่อถือที่เพิ่มขึ้น และฟังก์ชันที่ดีกว่ามันยังสามารถวางส่วนประกอบมากขึ้นบนบอร์ดทําให้มันเหมาะสําหรับอุปกรณ์ที่มีประสิทธิภาพสูง

Q: การใช้งานของแผ่น PCB HDI เป็นประเภทใด?

ตอบ: บอร์ด PCB HDI ใช้ในหลายประเภท อาทิ สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์นับถือ กล้องดิจิตอล อุปกรณ์การแพทย์ และอุปกรณ์อากาศพวกเขาเป็นที่เหมาะสมสําหรับการใช้งานใด ๆ ที่ต้องการการลดขนาดเล็กความสามารถสูง และความน่าเชื่อถือ

คําถาม: บอร์ด PCB HDI ผลิตอย่างไร?

ตอบ: บอร์ด PCB HDI ผลิตโดยใช้เทคโนโลยีที่ก้าวหน้า เช่น การเจาะเลเซอร์, การเลเมนเรียงลําดับ, และกระบวนการ microviaกระบวนการ ผลิต ใช้ ผนัง ทองแดง และ วัสดุ ปกปิด หลาย ชั้น ที่ ผสม และ เชื่อมโยง กัน เพื่อ สร้าง กระเบื้อง ที่ หนาแน่น และ น่า เชื่อถือ.

คําถาม: จํานวนชั้นสูงสุดที่บอร์ด PCB HDI สามารถมีเท่าไร?

A: จํานวนชั้นสูงสุดที่บอร์ด PCB HDI สามารถมีขึ้นอยู่กับความซับซ้อนและขนาดของการออกแบบ. อย่างไรก็ตามบอร์ด PCB HDI ส่วนใหญ่มีระหว่าง 4 และ 10 ชั้น,มีบางแบบมีชั้นสูงถึง 20 ชั้นจํานวนชั้นสามารถส่งผลกระทบต่อค่าใช้จ่ายและเวลาการผลิตของบอร์ด
