| ชื่อแบรนด์: | Ben Qiang |
| เลขรุ่น: | FR-4/Rogers |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | custom made |
| เงื่อนไขการจ่ายเงิน: | การโอนธนาคาร/Alipay/PayPal |
| ความสามารถในการจําหน่าย: | 200,000 ตารางเมตร/ปี |

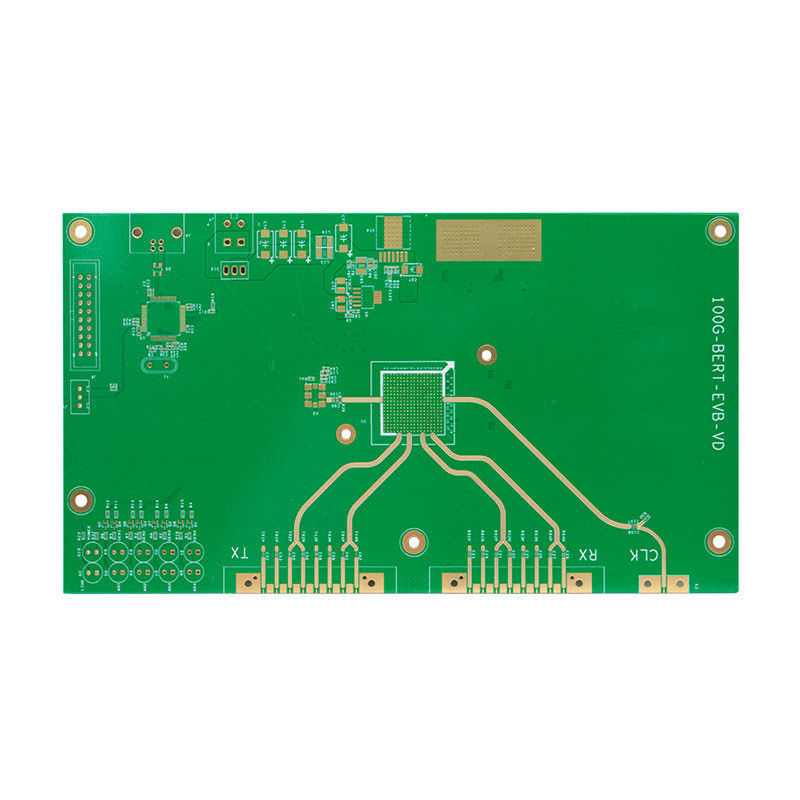

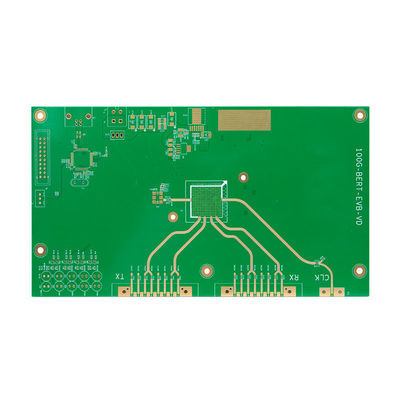

PCB ทองแดงความจุแรงสูง ความกว้างรอยขั้นต่ํา 0.2 มม และความหนาทองแดง 3 oz
| ชื่อสินค้า | PCB พลังงานทองแดงที่เสริม |
|---|---|
| ชื่ออื่น ๆ | บอร์ดวงจรพลังงานทองแดงแข็ง PCB ทองแดงความจุสูง PCB ทองแดงหนา |
| สีผ้าไหม | สีขาว |
| ขนาดแผ่นสูงสุด | 600mm x 600mm |
| ขนาดรูขั้นต่ํา | 0.3mm |
| ความหนา | 1.6 มิลลิเมตร |
| การใช้งาน | อิเล็กทรอนิกส์พลังงาน |
| ความกว้างขั้นต่ําของรอย | 0.2 มม. |
| จํานวนชั้น | 8 |
| สีหน้ากากผสม | สีเขียว |
| การควบคุมความคับค้าน | ใช่ |
| ปลายผิว | ENIG |
PCB พลังงานทองแดงหนา เป็นแผ่นวงจรพิมพ์พลังงานทองแดงขนาดหนักที่ออกแบบมาสําหรับการใช้งานปัจจุบันสูงและอุปกรณ์อิเล็กทรอนิกส์พลังงานสูงมันถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ออโต้, การบินอวกาศ, พลังงานที่สามารถปรับปรุงได้ และอีกหลายอย่าง
PCB นี้ถูกทําด้วยแผ่นทองแดงความหนาพิเศษที่ทําให้การทํางานที่ดีที่สุดแม้กระทั่งในสภาพกระแสไฟฟ้าสูงและความดันสูงให้เส้นทางความต้านทานต่ําสําหรับการใช้งานพลังงานสูง.
PCB พลังงานทองแดงหนาถูกออกแบบให้ทนอุณหภูมิสูงและมีความแข็งแรงทางกลสูง ทําให้เหมาะสําหรับการใช้งานที่ต้องการพลังงานสูงและความทนอุณหภูมิสูงมันสามารถรับมือกับภาระหนักโดยไม่มีความเสี่ยงที่จะล้มเหลว, รับประกันผลงานที่น่าเชื่อถือและยาวนาน
ด้วยระยะห่างรอยขั้นต่ํา 0.2 มิลลิเมตร PCB นี้เป็นที่เหมาะสมสําหรับวงจรความหนาแน่นสูงที่ส่วนประกอบถูกวางใกล้กันระยะทางที่ใกล้ชิดของร่องรอยทําให้การส่งสัญญาณได้อย่างมีประสิทธิภาพมากขึ้นและลดโอกาสของการรบกวนสัญญาณหรือ crosstalk.
PCB พลังงานทองแดงหนามีผิวเคลือบ ENIG ซึ่งเป็นผิวเคลือบที่ใช้ในอุตสาหกรรมอย่างแพร่หลายมันให้ความสามารถ soldability ที่ยอดเยี่ยมและรับประกันการเชื่อมโยงที่แข็งแรงและเชื่อถือได้ระหว่างส่วนประกอบและ PCB.
PCB นี้ยังมีความกว้างรอยขั้นต่ํา 0.2 มิลลิเมตร, ซึ่งอนุญาตให้กับวงจรความแม่นยําและการนําทางความหนาแน่นสูง. ความกว้างรอยแคบอนุญาตให้มีส่วนประกอบมากขึ้นที่จะวางบน PCB,ทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนและมีประสิทธิภาพสูง.
PCB หนาทองแดงพลังงานมีสีสีสีสีขาว, ซึ่งให้การติดป้ายที่ชัดเจนและแม่นยําขององค์ประกอบบน PCB.นี้ทําให้มันง่ายสําหรับเทคนิคที่จะระบุและแก้ปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างกระบวนการผลิตหรือการประกอบ.
PCB พลังงานทองแดงหนามีขนาดหลุมขั้นต่ํา 0.3 มิลลิเมตร ทําให้มันเหมาะสําหรับองค์ประกอบขนาดใหญ่และหนักกว่ารับประกันความมั่นคงและความทนทานที่ดีกว่าของ PCB.
PCB พลังงานทองแดงหนา เป็นทางออกที่น่าเชื่อถือและทนทาน สําหรับการใช้งานพลังงานสูงในอุตสาหกรรมต่างๆ ด้วยการเคลือบทองแดงพลังงานหนาพิเศษและความแข็งแรงทางกลสูง, มันเป็นทางเลือกที่สมบูรณ์แบบสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการ PCB ที่แข็งแรงและมีประสิทธิภาพสูง
คุณสมบัติสินค้า:
ลักษณะสําคัญ:
ขอขอบคุณที่เลือก PCB พลังงานทองแดงหนาของเรา เพื่อรับประกันการจัดส่งสินค้าของคุณอย่างปลอดภัย เราได้บรรจุมันอย่างรอบคอบในทางต่อไปนี้:
เราใช้บริษัทส่งสินค้าที่น่าเชื่อถือในการจัดส่งสินค้าของคุณ เพื่อรับประกันการจัดส่งที่ทันเวลาและน่าเชื่อถือ
หากคุณมีคําขอการบรรจุหรือการจัดส่งพิเศษใด ๆ กรุณาแจ้งให้เราทราบล่วงหน้าและเราจะพยายามอย่างดีที่สุดเพื่อรองรับความต้องการของคุณ
ขอบคุณสําหรับการเลือก PCB พลังงานทองแดงหนาของเรา เราหวังว่าคุณจะพอใจกับวิธีการบรรจุและการจัดส่งของเรากรุณาไม่ลังเลที่จะติดต่อเรา หากคุณมีคําถามหรือความกังวลเพิ่มเติม.
