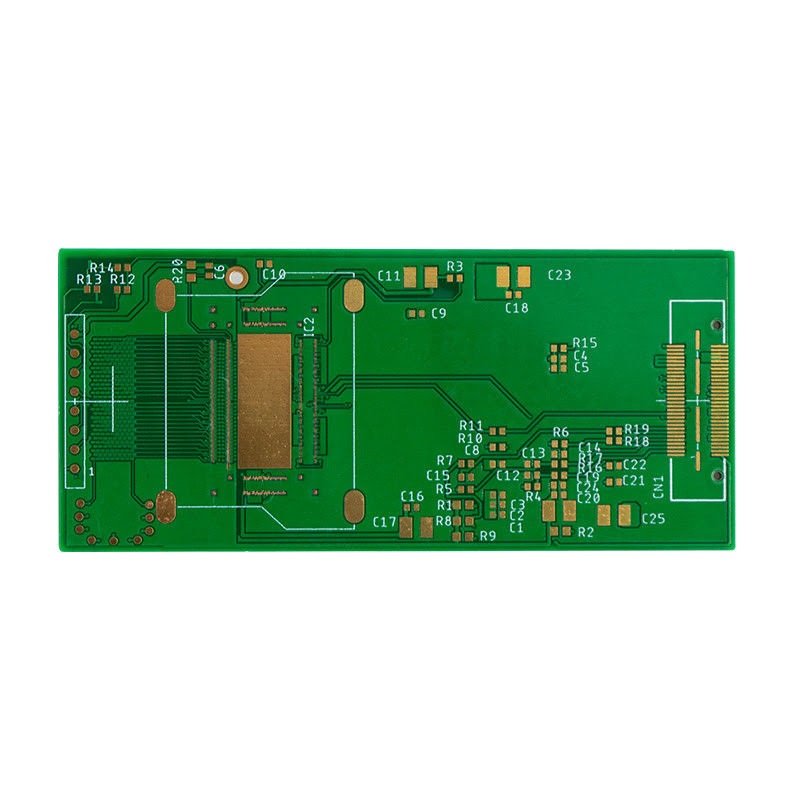

เครื่องอิเล็กทรอนิกส์ผู้บริโภคแผ่น PCB ชั้นเดียว 0.15 มม.

คําอธิบายสินค้า:

Tech Electronics PCB เป็นผู้ผลิต PCB ประเภทอุปกรณ์อิเล็กทรอนิกส์สําหรับครัวเรือนที่มีคุณภาพสูงสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคต่างๆ เช่น สมาร์ทโฟน นา็ปโตป แท็บเล็ต และอื่น ๆ อีกมากมายPCB อิเล็กทรอนิกส์ผู้บริโภคของเราถูกออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้น สําหรับเทคโนโลยีที่ก้าวหน้าและอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง.

• ความหนา:PCB อิเล็กทรอนิกส์ผู้บริโภคของเรามีให้เลือกในความหนาตั้งแต่ 0.2 มิลลิเมตรถึง 6.0 มิลลิเมตร, ให้ความยืดหยุ่นในการออกแบบและความสอดคล้องกับอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ.
• ขนาดแผ่นสูงสุด:ด้วยขนาดแผ่นสูงสุด 600mm X 1200mm PCB ของเราสามารถรองรับการออกแบบวงจรขนาดใหญ่และซับซ้อนมากขึ้นเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค
• สีหน้ากากผสมเรานําเสนอสีหน้ากากผสมผสานที่หลากหลาย รวมถึงสีเขียว, สีแดง, สีฟ้า, สีดํา, และสีขาว ซึ่งทําให้สามารถปรับแต่งและแบรนด์อุปกรณ์อิเล็กทรอนิกส์ได้ตามความต้องการของผู้บริโภค
• ชั้น:PCB อิเล็กทรอนิกส์ผู้บริโภคของเรามีให้เลือกในรูปแบบชั้นเดียว, สองชั้น และหลายชั้น, ให้ความยืดหยุ่นในการออกแบบและความสอดคล้องกับอุปกรณ์อิเล็กทรอนิกส์ต่างๆ
• ขั้นต่ํา ขนาดหลุม:PCB ของเราสามารถออกแบบได้ด้วยขนาดรูขั้นต่ํา 0.2 มิลลิเมตร ทําให้การออกแบบวงจรแม่นยําและคอมแพคต์มากขึ้น

ที่ Tech Electronics PCB เราใช้วัสดุที่ดีที่สุดสําหรับ PCB อิเล็กทรอนิกส์ผู้บริโภคของเรา PCB ของเราถูกทําจากวัสดุที่มีคุณภาพสูง เช่น FR-4, FR-4 Tg สูง, CEM-3, และอื่นๆการประกันความทนทานและความน่าเชื่อถือในอุปกรณ์อิเล็กทรอนิกส์.

กระบวนการผลิตของเราใช้เทคโนโลยีและอุปกรณ์ล่าสุด เพื่อรับรองคุณภาพและความแม่นยําสูงสุดใน PCB อิเล็กทรอนิกส์ผู้บริโภคของเราเราปฏิบัติตามระเบียบควบคุมคุณภาพที่เข้มงวด เพื่อให้แน่ใจว่า PCB ของเรา ตอบสนองมาตรฐานอุตสาหกรรมสูงสุดและความต้องการของลูกค้า.

ด้วยความมุ่งมั่นในการผลิต PCB อิเล็กทรอนิกส์ผู้บริโภคชั้นนํา เราสร้างชื่อเสียงที่แข็งแรงในอุตสาหกรรมเลือก Tech Electronics PCB สําหรับความต้องการของอุปกรณ์อิเล็กทรอนิกส์ของคุณและประสบการณ์ที่ดีที่สุดในคุณภาพและการทํางาน.

ลักษณะ:

• ชื่อสินค้า: PCB อิเล็กทรอนิกส์ผู้บริโภค
• ขั้นต่ํา ความกว้างของรอย / ระยะห่าง: 0.1 มม / 0.1 มม
• ขั้นต่ํา สะพานหน้ากากผสม: 0.08 มิลลิเมตร
• วัสดุ: ใยแก้ว ทองแดง
• ความหนา: 0.2mm-6.0mm
• ขนาดหลุม: 0.2 มิลลิเมตร
• อุปกรณ์เทคโนโลยี บอร์ดพิมพ์
• บอร์ดวงจรอิเล็กทรอนิกส์ผู้บริโภค
• เทคโนโลยี อุปกรณ์ พิมพ์วงจร board

ปริมาตรเทคนิค:

การใช้งาน:

PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เป็นชนิดของแผ่นวงจรพิมพ์ที่ใช้อย่างแพร่หลายในอุปกรณ์เทคโนโลยีต่างๆ เช่น อิเล็กทรอนิกส์ส่วนตัวและอิเล็กทรอนิกส์ผู้บริโภคมันเป็นส่วนประกอบที่จําเป็นในการผลิตอุปกรณ์เหล่านี้, สร้างพื้นที่ที่มั่นคงและน่าเชื่อถือสําหรับการเชื่อมต่อไฟฟ้าและส่วนประกอบ

สีหน้าผากผสมผสมของ PCB อิเล็กทรอนิกส์ผู้บริโภคมีหลายตัวเลือก, รวมถึงสีเขียว, สีแดง, สีฟ้า, สีดํา, และสีขาว. สีเหล่านี้ไม่เพียงแค่เพิ่มความน่าสนใจด้านความงดงามของ PCB,แต่ยังใช้เป็นชั้นป้องกัน เพื่อป้องกันการตัดสั้นและการกัดกร่อน. สีหน้ากาก solder ยังสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะเจาะจงและการแบรนด์ของสินค้า

อีกประการสําคัญของ PCB อิเล็กทรอนิกส์ผู้บริโภคคือสีผ้าไหม ผ้าไหมเป็นชั้นบน PCB ที่แสดงชื่อส่วนประกอบ, ตัวกําหนดอ้างอิง,และข้อมูลสําคัญอื่นๆสีผ้าไหมสามารถเป็นสีขาว สีดํา หรือสีเหลือง ขึ้นอยู่กับความชอบของผู้ผลิต

ความหนาของ PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคสามารถระยะยาวจาก 0.2 มิลลิเมตรถึง 6.0 มิลลิเมตร, ขึ้นอยู่กับความต้องการของอุปกรณ์.ขนาดแผ่นสูงสุดของ PCB คือ 600mm X 1200mm, ให้พื้นที่เพียงพอที่จะรองรับส่วนประกอบและการเชื่อมต่อหลาย

PCB ของอิเล็กทรอนิกส์ผู้บริโภคยังมีหลายชั้น, รวมถึงชั้นเดียว, สองชั้น, และหลายชั้น. PCB ชั้นเดียวมีชั้นหนึ่งของวัสดุที่นํา, ในขณะที่ PCB ชั้นสองมีสองชั้น.PCB หลายชั้นมีสามชั้นหรือมากกว่าทําให้มันเหมาะสมสําหรับอุปกรณ์ที่ซับซ้อนและมีความสามารถสูง

การใช้งานของ PCB อิเล็กทรอนิกส์ผู้บริโภคมีความกว้างขวางและครอบคลุมอุปกรณ์เทคโนโลยีที่หลากหลายและอุปกรณ์อิเล็กทรอนิกส์ส่วนตัวอื่น ๆด้วยความก้าวหน้าของเทคโนโลยี ความต้องการของอุปกรณ์ขนาดเล็กและมีพลังงานมากขึ้น และ PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคมีบทบาทสําคัญในการตอบสนองความต้องการเหล่านี้

หนึ่งในการใช้งานหลักของ PCB อิเล็กทรอนิกส์ผู้บริโภคคือการผลิตสมาร์ทโฟน. สมาร์ทโฟนกลายเป็นส่วนสําคัญของชีวิตประจําวันของเรา, และพวกเขาพึ่งพา PCB มากในการทํางาน.จากจอและกล้อง ไปยังแบตเตอรี่และโปรเซสเซอร์, ทุกส่วนประกอบของสมาร์ทโฟนถูกเชื่อมต่อด้วย PCB การออกแบบขนาดเล็กและคอมแพคต์ของสมาร์ทโฟนจะไม่เป็นไปได้โดยไม่ต้องใช้ PCBs อิเล็กทรอนิกส์ผู้บริโภคหลายชั้น

การใช้งาน PCB อิเล็กทรอนิกส์ผู้บริโภคที่สําคัญอีกอย่างคือการผลิตคอมพิวเตอร์เล็ปโต๊ป คอมพิวเตอร์เล็ปโต๊ปกําลังได้รับความนิยมมากขึ้นเนื่องจากการพกพาและความสะดวกสบายของมันมันถูกใช้ในหลายจุดการออกแบบเล็ปต็อปที่เนียนและเบา ๆ เป็นไปได้ด้วยการใช้ PCB อิเล็กทรอนิกส์ผู้บริโภคชั้นเดียวหรือชั้นสองPCBs เหล่านี้ให้พื้นฐานที่แข็งแกร่งและเบาสําหรับส่วนประกอบภายในของคอมพิวเตอร์แล็ปท็อป.

สรุปคือ PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคเป็นองค์ประกอบที่จําเป็นในการผลิตอุปกรณ์เทคโนโลยี เช่น อิเล็กทรอนิกส์ส่วนตัวและอิเล็กทรอนิกส์ผู้บริโภคด้วยหน้ากากผสมผสมที่สามารถปรับแต่งได้ และสีสีสี, ตัวเลือกความหนาที่แตกต่างกันและชั้นที่แตกต่างกัน, มันให้บริการกับแพลตฟอร์มที่น่าเชื่อถือและมีประสิทธิภาพสําหรับการทํางานของอุปกรณ์เหล่านี้ความต้องการของ PCB อิเล็กทรอนิกส์ผู้บริโภคจะเพิ่มขึ้นทําให้มันเป็นส่วนสําคัญของอุตสาหกรรมอิเล็กทรอนิกส์

การปรับแต่ง:

ที่ Consumer Electronics Printed Circuit Board เราเข้าใจความสําคัญของคําตอบที่สามารถปรับแต่งได้ สําหรับอุปกรณ์อิเล็กทรอนิกส์ส่วนตัวของคุณนั่นเป็นเหตุผลที่เรานําเสนอหลากหลายตัวเลือก สําหรับบริการ PCB customization ของเรา.

• สีหน้ากากผสมเลือกจากสีที่หลากหลายรวมถึงสีเขียว สีแดง สีฟ้า สีดํา และสีขาว
• ความหนา:PCB ของเรามีความหนาตั้งแต่ 0.2 มิลลิเมตร ถึง 6.0 มิลลิเมตร เพื่อให้เหมาะกับความต้องการเฉพาะของคุณ
• ขั้นต่ํา ขนาดหลุม:เราสามารถรองรับขนาดรูขั้นต่ํา 0.2 มิลลิเมตร สําหรับการออกแบบที่แม่นยําและซับซ้อน
• ความหนาของทองแดง:เลือกจากหลากหลายตัวเลือกความหนาทองแดง ตั้งแต่ 1 oz ถึง 6 oz เพื่อการนําไฟและความทนทานที่ดีที่สุด
• ปลายผิว:เรานําเสนอหลากหลายตัวเลือกการเสร็จผิวรวมถึง HASL, ENIG, Immersion Silver และ OSP เพื่อให้เหมาะสมกับการใช้งานของคุณ

ที่ Consumer Electronics Printed Circuit Board เรามุ่งมั่นที่จะให้บริการที่มีคุณภาพสูง, การแก้ไขที่สามารถปรับแต่งได้ สําหรับความต้องการของบอร์ดวงจรอิเล็กทรอนิกส์ส่วนตัวของคุณทั้งหมดติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการ PCB การปรับแต่ง.

การบรรจุและการขนส่ง

PCB ของเครื่องอิเล็กทรอนิกส์ผู้บริโภคถูกบรรจุและส่งอย่างรอบคอบ เพื่อให้การจัดส่งปลอดภัยให้กับลูกค้าของเรากระบวนการบรรจุภัณฑ์ถูกออกแบบเพื่อปกป้องสินค้าจากความเสียหายที่อาจเกิดขึ้นระหว่างการขนส่ง.

แต่ละ PCB อิเล็กทรอนิกส์ผู้บริโภคถูกวางไว้ในถุงกันสแตตติกก่อน เพื่อป้องกันไฟฟ้าสแตตติกใด ๆ จากการทําลายองค์ประกอบอิเล็กทรอนิกส์ที่อ่อนโยนกระเป๋าสะพายแล้วถูกปิดเพื่อให้แน่ใจว่า PCB อยู่สะอาดและไร้ฝุ่นหรือเศษขยะ.

PCB ที่ใส่ในถุงจะถูกวางในกล่องกระดาษแข็งแรงที่มีปูพอเพียง เพื่อปกป้องมันจากการกระแทกใด ๆ ระหว่างการส่งกล่องถูกปิดและติดป้ายด้วยชื่อสินค้าและหมายเลขรุ่นเพื่อการระบุง่าย.

เรานําเสนอตัวเลือกการจัดส่งหลายอย่างเพื่อตอบสนองความต้องการของลูกค้าของเรา วิธีการจัดส่งมาตรฐานของเราคือผ่านผู้รับผิดชอบเช่น UPS, FedEx หรือ DHL สําหรับคําสั่งด่วนเรายังนําเสนอทางเลือกการจัดส่งที่รวดเร็ว ด้วยวันจัดส่งที่รับประกัน.

ส่งของแต่ละชิ้นถูกติดตามและติดตามอย่างละเอียด เพื่อให้การจัดส่งถูกต้องและทันเวลา เรายังให้ลูกค้าของเรามีหมายเลขติดตามเพื่อให้พวกเขาสามารถติดตามสถานะของคําสั่งของพวกเขาได้ตลอดเวลา

สําหรับการสั่งซื้อระหว่างประเทศ เราใส่ใจอย่างยิ่งในการปฏิบัติตามกฎหมายการนําเข้าและการค่านิยม เพื่อให้กระบวนการจัดส่งเรียบร้อยและไร้ปัญหา

ในบริษัทคอนซูเมอร์ อิเล็กทรอนิกส์ ความพึงพอใจของลูกค้าเป็นสิ่งสําคัญที่สุดของเรา และเราพยายามที่จะให้บริการในการบรรจุและส่งสินค้าที่ดีที่สุด เพื่อให้สินค้าของเราถึงลูกค้าในสภาพที่สมบูรณ์แบบ

FAQ:

• Q: ส่วนประกอบหลักของ PCB อิเล็กทรอนิกส์ผู้บริโภคคืออะไร?
• ตอบ: ส่วนประกอบหลักของ PCB อิเล็กทรอนิกส์ผู้บริโภคคือตัวต่อต้าน, capacitors, transistors, diodes และวงจรบูรณาการ
• คําถาม: งานของ PCB อิเล็กทรอนิกส์ผู้บริโภคคืออะไร?
• ตอบ: ปฏิบัติหน้าที่ของ PCB อิเล็กทรอนิกส์ผู้บริโภคคือให้การเชื่อมต่อที่มั่นคงและน่าเชื่อถือระหว่างองค์ประกอบอิเล็กทรอนิกส์ที่แตกต่างกัน
• คําถาม: ปัญหาทั่วไปของ PCB อิเล็กทรอนิกส์ผู้บริโภคคืออะไร?
• A: ปัญหาทั่วไปของ PCB อิเล็กทรอนิกส์ผู้บริโภครวมถึงวงจรสั้น, ความเสียหายของส่วนประกอบ, และการออกซิเดนของสัมผัสโลหะ
• คําถาม: ผมสามารถป้องกันการตัดวงจรสั้นใน PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคได้อย่างไร?
• ตอบ: เพื่อป้องกันการตัดวงจรสั้นบน PCB อิเล็กทรอนิกส์ผู้บริโภค พยายามให้แน่ใจว่าใช้ระยะที่เหมาะสมระหว่างส่วนประกอบ และให้แน่ใจว่าไม่มีสายลื่นหรือซ้อนกัน
• Q: ผมสามารถแก้ปัญหาความเสียหายของส่วนประกอบบน PCB อิเล็กทรอนิกส์ผู้บริโภคได้อย่างไร?
• ตอบ: เพื่อแก้ปัญหาความเสียหายของส่วนประกอบบน PCB อิเล็กทรอนิกส์ผู้บริโภค เช็คสัญญาณที่เห็นได้ชัดของความเสียหาย เช่น การเผาไหม้หรือรอยแตก และเปลี่ยนส่วนประกอบที่เสียหายด้วยชิ้นใหม่
• คําถาม: ผมสามารถป้องกันการออกซิเดชั่นของสมาชิกโลหะบน PCB อิเล็กทรอนิกส์ผู้บริโภคได้อย่างไร?
• ตอบ: เพื่อป้องกันการออกซิเดชั่นของโลหะที่ติดต่อกับ PCB ของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค ใช้เคลือบป้องกันหรือหน้ากากผสมบนผิว PCB และหลีกเลี่ยงการเผชิญหน้ากับความชุ่มชื้นหรือสารสกัด
