PCB ทองแดงหนา
Created with Pixso.

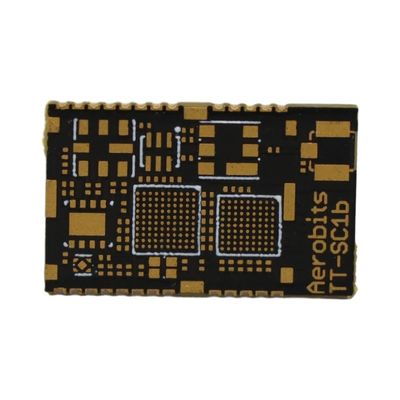

ปัจจุบันสูง PCB ทองแดงหนา สําหรับอิเล็กทรอนิกส์พลังงาน 0.2 มิลลิเมตร ขั้นต่ําระยะห่าง

ปัจจุบันสูง PCB ทองแดงหนา สําหรับอิเล็กทรอนิกส์พลังงาน 0.2 มิลลิเมตร ขั้นต่ําระยะห่าง

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
ระยะห่างการติดตามขั้นต่ำ:
0.2มม
การใช้งาน:
เพาเวอร์อิเล็กทรอนิกส์
การควบคุมอิมพีแดนซ์:
ใช่
ขนาดรูขั้นต่ำ:
0.3MM
ความกว้างการติดตามขั้นต่ำ:
0.2มม
ความหนาของทองแดง:
3 ออนซ์
ขนาดแผงสูงสุด:
600มม.x600มม
สีซิลค์สกรีน:
สีขาว
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

PCB ทองแดงหนา อิเล็กทรอนิกส์พลังงาน

,

PCB ทองแดงหนา 0.2mm ระยะห่าง

คําอธิบายสินค้า

พลังงานอิเล็กทรอนิกส์ PCB พลังงานทองแดงหนาที่มีระยะห่าง 0.2 มม.

คําอธิบายสินค้า:

ภาพรวมสินค้า: PCB แรงทองแดงหนา

PCB พลังงานทองแดงหนานี้ เป็นแผ่นวงจรพิมพ์ที่มีคุณภาพสูง ที่ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานในอิเล็กทรอนิกส์พลังงานทําให้มันดูน่าสนใจและมีประสิทธิภาพในการทํางาน.

คุณสมบัติหลัก:
  • พีซีบีที่มีความหนาของทองแดง:พีซีบีนี้ถูกทําด้วยชั้นทองแดงหนา ทําให้มันสามารถรับมือกับพลังงานและกระแสไฟฟ้าที่สูง โดยไม่ต้องร้อนเกินหรือทําให้เกิดความเสียหาย
  • ขนาดแผ่นสูงสุด 600mm X 600mm:ด้วยขนาดแผ่นขนาดใหญ่ PCB นี้สามารถรองรับส่วนประกอบหลายส่วนและวงจรที่ซับซ้อน ทําให้มันเหมาะสําหรับการใช้งานอิเล็กทรอนิกส์พลังงานที่หลากหลาย
  • ความกว้างของรอยขั้นต่ํา 0.2 มิลลิเมตรความกว้างขั้นต่ําของร่องรอยของ PCB นี้คือ 0.2 มิลลิเมตร ทําให้สามารถนําร่องรอยไปทางที่แม่นยําและแม่นยํา เพื่อรับประกันการทํางานของวงจรอย่างถูกต้อง
  • สีสีขาวสีผ้าไหมสีขาวไม่เพียงแค่เพิ่มความเป็นมืออาชีพและเรียบเนียนไปยัง PCB แต่ยังเพิ่มความเห็นของสัญลักษณ์ส่วนประกอบและการตรา, ทําให้มันง่ายขึ้นสําหรับเทคนิคที่จะทํางานกับ
การใช้งาน:

PCB พลังงานทองแดงหนานี้เหมาะสําหรับการใช้ในแอพลิเคชั่นอิเล็กทรอนิกส์พลังงาน เช่น แหล่งไฟฟ้า, เครื่องควบคุมมอเตอร์, และอินเวอร์เตอร์การออกแบบที่แข็งแกร่งและความสามารถในการจัดการพลังงานสูงทําให้มันเหมาะสําหรับการใช้งานในสถานที่อุตสาหกรรมและการค้าที่หลากหลาย.

สรุป:

PCB พลังงานทองแดงหนา เป็นผลิตภัณฑ์ชั้นนํา ที่ให้ผลงานและความน่าเชื่อถืออย่างยอดเยี่ยมและการติดตามเส้นทางที่แม่นยําทําให้มันเป็นทรัพย์สินที่มีค่าในโครงการอิเล็กทรอนิกส์พลังงานใด ๆดังนั้นถ้าคุณกําลังมองหา PCB ที่มีคุณภาพสูง สําหรับความต้องการของอิเล็กทรอนิกส์พลังงานของคุณ ดูต่อไปไม่ได้จาก PCB พลังงานทองแดงหนาของเรา



ลักษณะ:

  • ชื่อสินค้า: PCB แรงทองแดงหนา
  • ความหนาทองแดง: 3 oz
  • รอบคอบกับ Rohs: ใช่
  • ระบบควบคุมความคับคาย: ใช่
  • ขนาดรูขั้นต่ํา: 0.3 มิลลิเมตร
  • การใช้งาน: อิเล็กทรอนิกส์พลังงาน
  • PCB ขนาดหนาที่มีทองแดง
  • PCB พลังงานทองแดงหนา
  • พีซีบีความแรงหนาทองแดง


ปริมาตรเทคนิค:

ปริมาตร PCB ความหนาของทองแดง
ขั้นต่ําระยะห่างรอย 0.2 มม.
ปลายผิว ENIG
การใช้งาน อิเล็กทรอนิกส์พลังงาน
สอดคล้องกับ RoHS ใช่
การควบคุมความคับค้าน ใช่
ความหนาของทองแดง 3 oz
ความหนา 1.6 มิลลิเมตร
ความกว้างขั้นต่ําของรอย 0.2 มม.
ขนาดรูขั้นต่ํา 0.3mm
สีหน้ากากผสม สีเขียว


การใช้งาน:

PCB พลังงานทองแดงหนาสําหรับการใช้งานพลังงานสูง

PCB พลังงานทองแดงหนาเป็นชนิดของแผ่นวงจรพิมพ์ที่ออกแบบโดยเฉพาะสําหรับการใช้งานพลังงานสูง. มันเป็นที่รู้จักสําหรับความสามารถในการจัดการกับกระแสไฟฟ้าสูงและความดันสูง,ทําให้มันเหมาะสมสําหรับอิเล็กทรอนิกส์พลังงาน. PCB ประเภทนี้มักจะใช้ในอุตสาหกรรม เช่น ออโต้, ท้องอากาศ, พลังงาน, และโทรคมนาคม

คุณลักษณะหลักของ PCB พลังงานทองแดงหนาประกอบด้วยขนาดรูขั้นต่ํา 0.3 มม.ลักษณะเหล่านี้มีความสําคัญในการรับประกันความน่าเชื่อถือและความทนทานของ PCB ในการใช้งานพลังงานสูงรายละเอียดต่อไปนี้เป็นตัวอย่างของวิธีการที่ผลิตภัณฑ์นี้สามารถใช้ได้ในกรณีที่แตกต่างกัน

ระบบพลังงานรถยนต์

PCB พลังงานทองแดงหนาถูกใช้ในอุตสาหกรรมรถยนต์ทั่วไปสําหรับระบบพลังงานเช่นรถไฟฟ้าและรถยนต์ไฮบริดและ PCB พลังงานทองแดงหนาสามารถจัดการกับความต้องการของระบบเหล่านี้PCB ยังสามารถทนต่อสภาพที่รุนแรงของห้องเครื่องยนต์ ทําให้มันเป็นทางเลือกที่น่าเชื่อถือสําหรับระบบพลังงานรถยนต์

ระบบพลังงานที่เกิดใหม่

ด้วยความต้องการที่เพิ่มขึ้นสําหรับแหล่งพลังงานที่สามารถปรับปรุงได้ PCB พลังงานทองแดงหนากําลังได้รับความนิยมมากขึ้นในระบบพลังงานแสงอาทิตย์และลมระบบเหล่านี้ต้องการพลังงานสูงและความดันสูงเพื่อผลิตไฟฟ้า, และ PCB สามารถจัดการกับภาระโดยไม่ต้องอุ่นเกิน. ความสามารถในการนําความร้อนสูงของมันยังช่วยในการ dissipate ความร้อน, รับประกันอายุยืนของระบบ.

การใช้งานด้านอากาศศาสตร์

PCB พลังงานทองแดงหนายังถูกใช้ในอุปกรณ์อากาศ ที่พลังงานสูงและความดันสูงมีความสําคัญสําหรับการทํางานของระบบอิเล็กทรอนิกส์อย่างถูกต้องPCB สามารถทนต่ออุณหภูมิและสภาพอากาศที่รุนแรง และใช้ในระบบ เช่น ระบบพลังงานดาวเทียม, ระบบสื่อสาร และเครื่องบิน

อุปกรณ์โทรคมนาคม

ในอุตสาหกรรมโทรคมนาคม, PCB พลังงานทองแดงหนาถูกใช้ในอุปกรณ์ เช่น สถานีฐาน, รูเตอร์, และสวิตช์. ระบบเหล่านี้ต้องการพลังงานสูงและความดันสูงในการทํางานอย่างมีประสิทธิภาพ,และ PCB สามารถจัดการกับความต้องการของการใช้งานเหล่านี้ความสามารถในการบรรทุกกระแสไฟฟ้าที่สูงและความต้านทานต่ําทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับอุปกรณ์โทรคมนาคม

โดยสรุป PCB พลังงานทองแดงหนาเป็นทางเลือกที่น่าเชื่อถือและทนทานสําหรับการใช้งานพลังงานสูงทําให้มันเป็นตัวเลือกที่นิยมในอุตสาหกรรมต่างๆด้วยขนาดแผ่นสูงสุด 600 มิลลิเมตร x 600 มิลลิเมตร สินค้านี้สามารถรองรับการออกแบบขนาดใหญ่และซับซ้อนมากขึ้น ทําให้มันเป็นตัวเลือกหลากหลายสําหรับการใช้งานที่แตกต่างกันในเรื่องของอิเล็กทรอนิกส์พลังงาน, พีซีบีพลังงานทองแดงหนาเป็นทางเลือกที่ดีที่สุดสําหรับผลงานและความน่าเชื่อถือที่ดีกว่า



การปรับแต่ง:

บริการปรับแต่งสําหรับ PCB พลังงานทองแดงหนา

บริการนี้ทําให้ลูกค้าสามารถปรับแต่ง PCB พลังทองแดงหนาของพวกเขาได้อย่างสมบูรณ์แบบ โดยรับประกันผลงานที่ดีที่สุดและความน่าเชื่อถือสําหรับความต้องการเฉพาะเจาะจงของพวกเขา

คุณสมบัติสินค้า
  • ปลายผิว: ENIG
  • ความหนา: 1.6mm
  • ระบบควบคุมความคับคาย: ใช่
  • รอบคอบกับ Rohs: ใช่
  • ความกว้างขั้นต่ําของรอย: 0.2 มิลลิเมตร
ลักษณะสําคัญ
  • PCB ที่มีความหนาของทองแดงเพื่อการนําไฟที่ดีกว่าและการระบายความร้อน
  • PCB ขนาดหนาที่มีทองแดงเพื่อเพิ่มความสามารถในการจัดการพลังงาน
  • ตัวเลือกการปรับแต่งสําหรับความหนาและความต้องการพลังงานทองแดงเฉพาะ
  • การทําปลายพื้นผิวที่ผ่านการพัฒนาของ ENIG เพื่อการผสมผสานและความทนทานที่ดีขึ้น
  • การควบคุมอัมพาต เพื่อให้การส่งสัญญาณคงที่และลดการสูญเสียสัญญาณ
  • สอดคล้องกับกฎหมาย RoHS สําหรับการผลิตที่มิชอบสิ่งแวดล้อม
  • ความกว้างขั้นต่ํา 0.2mm สําหรับการออกแบบวงจรที่แม่นยําและมีประสิทธิภาพ
ทําไมต้องเลือกบริการปรับแต่งตามความต้องการของเรา

บริการการปรับแต่ง PCB หนาทองแดงพลังงานของเรานําเสนอข้อดีต่อไปนี้:

  • ความเชี่ยวชาญ: ทีมวิศวกรและเทคนิคที่มีประสบการณ์ของเรามุ่งมั่นในการให้บริการคําตอบที่กําหนดเองเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณ
  • วัสดุที่มีคุณภาพสูง: เราใช้วัสดุที่มีคุณภาพสูงสุดเท่านั้น เพื่อรับประกันความน่าเชื่อถือและผลงานของ PCB พลังงานทองแดงหนาของคุณ
  • เทคโนโลยีที่ทันสมัย: อุปกรณ์และเทคโนโลยีที่ทันสมัยของเราทําให้เราสามารถผลิต PCB ที่กําหนดเองที่มีคุณภาพสูงและแม่นยํา
  • ความยืดหยุ่น: เราเข้าใจว่าแต่ละโครงการเป็นเอกลักษณ์ และเราให้ความยืดหยุ่นสูงเพื่อรองรับความต้องการเฉพาะเจาะจงของคุณ
  • การจัดส่งในเวลาที่ถูกต้อง: เราพยายามที่จะจัดส่ง PCB พลังทองแดงหนาที่กําหนดเองของคุณในเวลาที่ถูกต้อง เพื่อให้โครงการของคุณตามกําหนดการ
  • ความพึงพอใจของลูกค้า: ความสําคัญสูงสุดของเราคือความพึงพอใจของลูกค้า และเรามุ่งมั่นที่จะให้บริการและการสนับสนุนที่ดีเยี่ยมตลอดกระบวนการการปรับแต่ง

สัมผัสประโยชน์ของบริการการปรับปรุง PCB พลังงานทองแดงหนาของเราวันนี้ ติดต่อเราเพื่อหารือความต้องการเฉพาะเจาะจงของคุณและได้รับอัตราส่วนตัว



การบรรจุและการขนส่ง

การบรรจุและการจัดส่ง PCB พลังงานทองแดงหนา
รายละเอียดการบรรจุ
  • แต่ละ PCB พลังงานทองแดงหนาจะบรรจุในถุงกันสแตตติกแยก
  • กระเป๋ากันสแตตติกจะวางในกล่องกระดาษแข็งแรงและแข็งแรง
  • กล่องจะถูกปิดด้วยเทปเพื่อให้แน่ใจว่าความปลอดภัยของ PCB ระหว่างการจัดส่ง
  • กล่องจะถูกติดป้ายด้วยชื่อสินค้า, ปริมาณ, และคําแนะนําการจัดการพิเศษ
วิธีการส่ง
  • เรานําเสนอหลากหลายทางเลือกการจัดส่ง รวมถึงการขนส่งทางอากาศ ทะเล และทางบก
  • วิธีการจัดส่งจะถูกเลือกขึ้นอยู่กับความชอบของลูกค้าและสถานที่
  • สําหรับการส่งสินค้าระหว่างประเทศ เราจะจัดการกับข้อบังคับการปกครองที่จําเป็น
  • ค่าจัดส่งจะคํานวณขึ้นอยู่กับน้ําหนักและจุดหมายของพัสดุ

ขอบคุณสําหรับการเลือก PCB พลังงานทองแดงหนาของเรา เราพยายามที่จะให้แน่ใจว่าผลิตภัณฑ์ของคุณจะมาถึงอย่างปลอดภัยและในทันเวลากรุณาติดต่อเราและเราจะพยายามอย่างดีที่สุด เพื่อรองรับคุณ.
