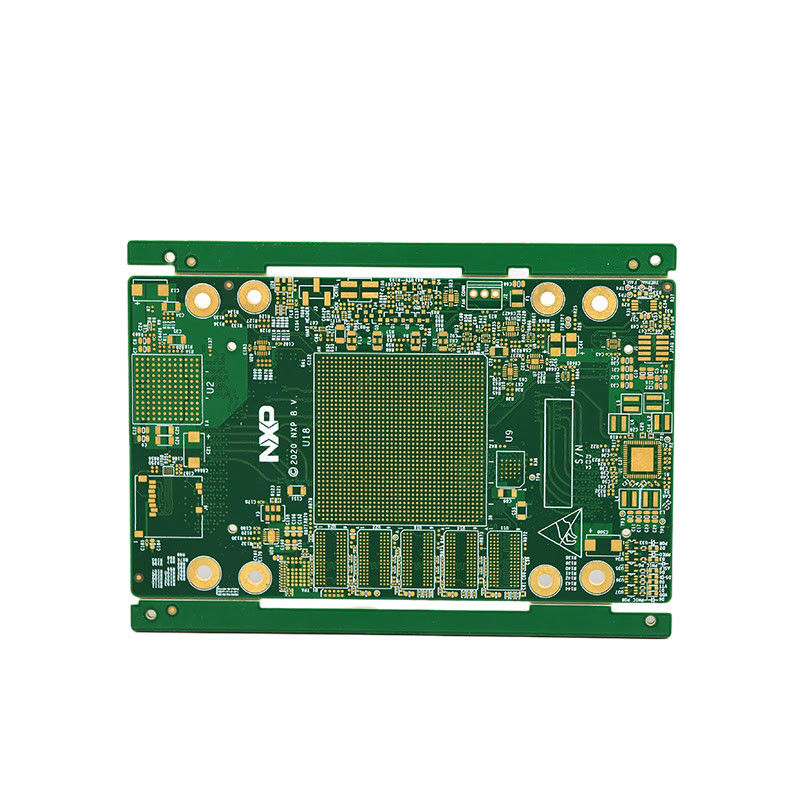

6 ชั้น หนาทองแดงมาตรฐาน PCB ENIG ปลายผิวสําหรับอุตสาหกรรม

คําอธิบายสินค้า:

PCB พลังงานทองแดงหนาเป็นชนิดของแผ่นวงจรพิมพ์ที่ออกแบบโดยเฉพาะสําหรับการใช้งานอิเล็กทรอนิกส์พลังงานมันถูกทําจากวัสดุที่มีคุณภาพสูง และมีการก่อสร้างที่โดดเด่นที่ทําให้มันสามารถจัดการกับพลังงานสูงและระดับปัจจุบันที่มีความต้านทานอย่างน้อยและอุณหภูมิเพิ่มขึ้น.

PCB แรงทองแดงหนามีระยะทางรอยขั้นต่ํา 0.2 มิลลิเมตร ซึ่งมีขนาดเล็กกว่า PCB มาตรฐานเป็นอย่างมากทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับ อิเล็กทรอนิกส์พลังงาน ที่มีพื้นที่จํากัด.

PCB แรงทองแดงหนาเป็น RoHS ตรง ซึ่งหมายความว่ามันไม่ได้มีสารอันตรายใด ๆ เช่น โลหะ แมร์คิวรี่ หรือแคดมิอุมทําให้มันเป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยสําหรับการใช้งานในการใช้งานต่าง ๆ.

PCB พลังทองแดงหนามี 6 ชั้น ซึ่งเป็นมาตรฐานสําหรับ PCBs ส่วนใหญ่ อย่างไรก็ตาม ความหนาของชั้นทองแดงคือสิ่งที่ทําให้มันแตกต่างจาก PCBs ปกติทําให้มันเหมาะสมสําหรับอิเล็กทรอนิกส์พลังงานมากขึ้น.

PCB แรงทองแดงหนามีสีหน้ากาก solder สีเขียว ซึ่งเป็นสีที่ใช้บ่อยที่สุดสําหรับ PCBsสี นี้ ไม่ เพียง แต่ ให้ ความ สะอาด และ ดู เป็นมืออาชีพ แต่ ยัง ช่วย กับ ความ เห็น ของ เส้นรอย และ ส่วนประกอบ บน บอร์ด.

PCB พลังงานทองแดงหนาถูกออกแบบโดยเฉพาะสําหรับการใช้งานอิเล็กทรอนิกส์พลังงาน. มันเหมาะสําหรับการใช้ในอุปกรณ์ต่างๆ เช่น แหล่งไฟฟ้า, เครื่องขับเคลื่อนมอเตอร์, อินเวอร์เตอร์ และอื่น ๆ อีกมากมาย.ความสามารถในการจัดการกับพลังงานสูงและระดับปัจจุบันทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการ.

โดยรวมแล้ว PCB พลังงานทองแดงหนาเป็นผลิตภัณฑ์ที่มีประสิทธิภาพสูง, น่าเชื่อถือและหลากหลายที่ตอบสนองความต้องการของอิเล็กทรอนิกส์พลังงานการก่อสร้างและคุณสมบัติอันโดดเด่นของมันทําให้มันโดดเด่นจาก PCBs ปกติและให้ผลงานที่ปรับปรุงในการใช้งานพลังงานสูง.

ลักษณะ:

• ชื่อสินค้า: PCB แรงทองแดงหนา
• สีผ้าไหม: ขาว
• รอบคอบกับ Rohs: ใช่
• ระบบควบคุมความคับคาย: ใช่
• ความกว้างขั้นต่ําของรอย: 0.2 มิลลิเมตร
• ขนาดแผ่นสูงสุด: 600mm X 600mm
• PCB ขนาดหนาที่มีทองแดง
• พีซีบีพลังงานที่มีทองแดงหนา
• PCB ขนาดหนาที่มีทองแดงสําหรับการใช้งานกระแสไฟฟ้าสูง

ปริมาตรเทคนิค:

การใช้งาน:

PCB พลังงานทองแดงหนาเป็นพวงจรพิมพ์ที่ออกแบบเป็นพิเศษที่สมบูรณ์แบบสําหรับอิเล็กทรอนิกส์พลังงานและการใช้งานปัจจุบันสูง6 มิลลิเมตร และระยะห่างรอยขั้นต่ํา 0.2 มิลลิเมตร, PCB นี้เป็นที่เหมาะสมสําหรับวงจรความหนาแน่นของพลังงานสูงและสามารถจัดการความจุสูงในปัจจุบันการดําเนินงานได้อย่างง่ายดาย.

PCB พลังงานทองแดงหนาถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์พลังงานต่าง ๆ เช่น แหล่งไฟฟ้า อินเวอร์เตอร์ เครื่องขับเคลื่อนมอเตอร์ และอื่น ๆระบบพลังงานที่เกิดใหม่, และการใช้งานอุตสาหกรรมที่ต้องการพลังงานสูงและการนําความร้อนสูง

• ทองแดงหนา:ด้วยชั้นทองแดงหนา PCB นี้มีความสามารถในการนําความร้อนสูงขึ้น ทําให้มันมีประสิทธิภาพในการระบายความร้อนมากขึ้น
• ความหนาแน่นของพลังงานสูงPCB พลังงานทองแดงหนาสามารถจัดการวงจรความหนาแน่นของพลังงานสูง ทําให้มันเหมาะสมสําหรับการใช้งานปัจจุบันสูง
• ความสามารถในการบรรทุกกระแสไฟฟ้าสูง:PCB นี้มีความสามารถในการแบ่งกระแสไฟฟ้าสูง ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการพลังงานสูงและกระแสไฟฟ้าสูง
• อุปทานต่ํา:PCB พลังงานทองแดงหนามีอุปสรรคต่ํา ซึ่งทําให้การไหลของพลังงานเรียบร้อยและลดการสูญเสียพลังงาน
• แข็งแรงและทนทานผลิตจากวัสดุที่มีคุณภาพสูง พีซีบีนี้แข็งแกร่งและทนทาน
• สอดคล้อง RoHS:พีซีบีพลังงานทองแดงหนาเป็น RoHS ที่สอดคล้อง, ซึ่งหมายความว่ามันไม่มีสารที่เป็นอันตรายและปลอดภัยสําหรับสิ่งแวดล้อม.

PCB พลังงานทองแดงหนามีการควบคุมอุปสรรค, ซึ่งรับประกันผลงานที่คงและคงที่, ทําให้มันเหมาะสําหรับการใช้งานอิเล็กทรอนิกส์พลังงานที่รู้สึก.

พีซีบีพลังงานทองแดงที่มีชั้นทองแดงหนาเป็นสิ่งจําเป็นในพลังงานสูงและการใช้งานกระแสไฟฟ้าสูงPCB พลังงานทองแดงหนาให้คุณสมบัติและคุณสมบัติที่จําเป็นทั้งหมดเพื่อตอบสนองความต้องการของอิเล็กทรอนิกส์พลังงานเป็นทางเลือกที่ดีสําหรับวงจรความหนาแน่นของพลังงานสูง, ความสามารถในการแบ่งปันกระแสไฟฟ้าสูง, และความต้องการ impedance ต่ํา ด้วยการออกแบบที่แข็งแกร่งและทนทานทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับการใช้งานด้านอิเล็กทรอนิกส์พลังงาน.

การปรับแต่ง:

• ระบบควบคุมความคับคาย: ใช่
• ขั้นต่ําระยะห่างรอย: 0.2 มิลลิเมตร
• ขนาดรูขั้นต่ํา: 0.3 มิลลิเมตร
• จํานวนชั้น: 6
• ความกว้างขั้นต่ําของรอย: 0.2 มิลลิเมตร

ในบริษัทของเรา เราเชี่ยวชาญในการให้บริการที่กําหนดเอง สําหรับ PCB ที่มีพลังงานทองแดงหนา PCB ที่มีพลังงานทองแดงหนาของเราด้วยตัวเลือกหลากหลายให้เลือกบริการการปรับแต่งของเราประกอบด้วย

• การควบคุมความคับคาย เพื่อให้การทํางานที่คงที่และความสมบูรณ์แบบของสัญญาณ
• ความห่างระหว่างรอยอย่างน้อย 0.2 มิลลิเมตร เพื่ออํานวยความหนาแน่นสูงและความซับซ้อนของวงจรเพิ่มขึ้น
• ขนาดรูขั้นต่ํา 0.3 มิลลิเมตร เพื่อรองรับส่วนประกอบขนาดใหญ่และอํานวยความสะดวกในการระบายความร้อนที่ดีกว่า
• จํานวนชั้น 6 ชั้น เพื่อให้เกิดความสมดุลระหว่างค่าใช้จ่ายและฟังก์ชัน
• ความกว้างขั้นต่ํา 0.2 มม. สําหรับการส่งสัญญาณพลังงานให้ถูกต้องและแม่นยํา

ด้วย PCB หนาทองแดงพลังงานของเรา คุณสามารถคาดหวังความสามารถและความน่าเชื่อถือที่ดีกว่า ทําให้พวกเขาเป็นทางเลือกที่ดีสําหรับการใช้งานพลังงานสูงวิศวกรที่มีประสบการณ์ของเราจะทํางานอย่างใกล้ชิดกับคุณ เพื่อเข้าใจความต้องการเฉพาะเจาะจงของคุณและให้บริการคําตอบที่กําหนดเองที่ตอบสนองความต้องการของคุณเชื่อใจเราให้บริการ PCB พลังงานหนาทองแดงที่มีคุณภาพสูง ที่ถูกปรับแต่งให้เหมาะสมกับรายละเอียดพิเศษของคุณ

การบรรจุและการขนส่ง

พีซีบีพลังงานทองแดงหนาของเราถูกบรรจุด้วยความรอบคอบอย่างมาก เพื่อรับรองการจัดส่งที่ปลอดภัยให้กับลูกค้าของเรา แต่ละบอร์ดถูกห่อเป็นตัวอย่างในแผ่นผูกกระเป๋ากันสแตตติก เพื่อป้องกันความเสียหายระหว่างการขนส่งจากนั้น กระดาน จะ ถูก วาง ใน กล่อง กระดาษ แผ่น ที่ แข็งแรง และ ปิด ด้วย เทป เพื่อ ให้ มี การ ป้องกัน เพิ่มเติม.

เรานําเสนอทางเลือกการจัดส่งที่หลากหลายเพื่อรองรับความต้องการของลูกค้าของเรา วิธีการจัดส่งมาตรฐานของเราคือผ่านบริการส่งสารที่เชื่อถือได้ เช่น DHL, FedEx และ UPS สําหรับคําสั่งด่วนเรายังให้บริการทางเลือกการจัดส่งที่รวดเร็ว.

เมื่อการสั่งซื้อของคุณถูกส่งไป เราจะให้หมายเลขการติดตามให้คุณ เพื่อให้คุณสามารถติดตามความก้าวหน้าของแพคเกจของคุณได้ทีมงานส่งของเรา ติดตามทุกแพคเกจอย่างละเอียด เพื่อให้แน่ใจว่าการจัดส่งถูกต้องและทันเวลา.

กรุณาสังเกตว่าค่าบริการส่งอาจแตกต่างกันขึ้นอยู่กับขนาดและน้ําหนักของคําสั่งของคุณ, รวมไปถึงจุดหมายปลายทาง. เราพยายามที่จะให้บริการทางการส่งที่มีประหยัดที่สุดสําหรับลูกค้าของเรา.

FAQ:

• การระบายความร้อนที่ดีขึ้น: ชั้นทองแดงหนาใน PCB ช่วยในการระบายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น ทําให้สามารถทํางานได้ดีขึ้นและมีความน่าเชื่อถือในการใช้งานพลังงานสูง
• ความสามารถในการบรรทุกกระแสไฟฟ้าที่สูงขึ้น: ชั้นทองแดงที่หนากว่าทําให้มีความสามารถในการบรรทุกกระแสไฟฟ้าที่สูงขึ้น ทําให้เหมาะสําหรับการใช้งานพลังงานสูง
• การลดความดัน: ด้วยความสามารถในการนําไฟฟ้าที่สูงของมัน PCB พลังงานทองแดงหนาสามารถช่วยลดความดันความดันและรักษาระดับความดันคงที่
• ความแข็งแรงทางกลที่ดีขึ้น: ชั้นทองแดงหนากว่ายังทําให้ความแข็งแรงทางกลที่ดีขึ้น ทําให้ PCB ทนทานและทนทานต่อความเสียหายมากขึ้น
• ประหยัด: แม้ราคาจะสูงกว่า PCB แบบปกติPCB พลังงานทองแดงหนาสามารถเป็นทางออกที่คุ้มค่าสําหรับการใช้งานพลังงานสูง.

• เครื่องไฟฟ้าและเครื่องแปลง
• รถไฟฟ้าและรถยนต์ไฮบริด
• แผ่นแสงอาทิตย์และระบบพลังงานที่เกิดใหม่
• อุปกรณ์และเครื่องจักรอุตสาหกรรม
• ไฟ LED พลังงานสูง

• การจัดการความร้อน: ชั้นทองแดงหนาใน PCB ต้องการการจัดการความร้อนอย่างเหมาะสมเพื่อให้แน่ใจว่าการ dissipation ความร้อนอย่างมีประสิทธิภาพและป้องกันการ overheating.
• ความกว้างและระยะทางของรอย: ความกว้างและระยะทางของรอยควรถูกออกแบบอย่างรอบคอบเพื่อรับมือกับกระแสไฟฟ้าที่สูงและป้องกันการตกของแรงดัน
• การเลือกวัสดุ: การเลือกความหนาของพื้นฐานและทองแดง ควรพัฒนาขึ้นอยู่กับการใช้งานเฉพาะเจาะจงและความต้องการพลังงานของมัน
• การติดตั้งและการประกอบ: PCB ควรถูกออกแบบด้วยเทคนิคการติดตั้งและการประกอบที่เหมาะสม เพื่อให้มั่นคงทางกลและหลีกเลี่ยงการเสียหายของชั้นทองแดงหนา

• การรับรอง UL (Underwriters Laboratories) ซึ่งรับประกันความปลอดภัยและความน่าเชื่อถือของ PCB สําหรับการใช้งานเฉพาะเจาะจง
• มาตรฐาน IPC (Association Connecting Electronics Industries) ซึ่งให้แนวทางและแนวปฏิบัติที่ดีที่สุดสําหรับการออกแบบ PCB การผลิตและการประกอบ
• การปฏิบัติตาม RoHS (การจํากัดสารอันตราย) ซึ่งจํากัดการใช้สารอันตรายบางชนิดในสินค้าอิเล็กทรอนิกส์
