PCB ชั้นสูง
Created with Pixso.

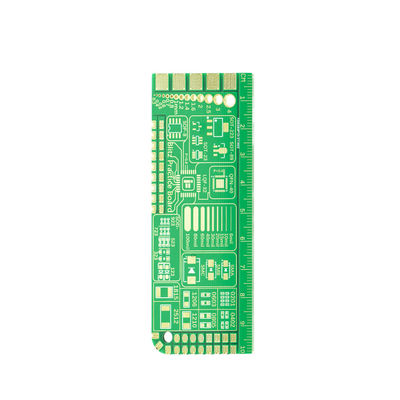

บอร์ดวงจรพิมพ์หลายชั้น 0.2mm-6.0mm ทองแดง 1/3 oz ถึง 2 oz

บอร์ดวงจรพิมพ์หลายชั้น 0.2mm-6.0mm ทองแดง 1/3 oz ถึง 2 oz

ข้อมูลรายละเอียด
Board Thickness:
0.2mm To 6.0mm
Min. Hole Size:
0.2mm
Min. Solder Mask Clearance:
0.1mm
Min. Line Width/Spacing:
3mil/3mil
Material:
FR-4
Solder Mask Color:
Green, Blue, Black, Red, Yellow, White
Copper Thickness:
1/3 Oz To 2 Oz
Surface Finish:
HASL, ENIG, OSP, Immersion Silver, Immersion Tin
เน้น:

6.0 มิลลิเมตร บอร์ดวงจรพิมพ์หลายชั้น

,

0.2mm บอร์ดวงจรพิมพ์หลายชั้น

,

2 oz บอร์ดวงจรพิมพ์หลายชั้น

คําอธิบายสินค้า

คําอธิบายสินค้า:

PCB ความหนาแน่นสูงของเราถูกออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมที่สูงที่สุด และเป็น Rohs Compliant, รับประกันว่ามันปลอดภัยสําหรับการใช้งานในการใช้งานใด ๆ.PCB ชั้นสูงถูกทําด้วยวัสดุที่ดีที่สุดและเทคนิคการผลิตล่าสุด, รับประกันว่าคุณจะได้รับการทํางานที่ดีที่สุดและความน่าเชื่อถือ

PCB ชั้นสูงถูกออกแบบด้วยความสว่างของแผ่นผ้าไหมอย่างน้อย 0.15 มม ทําให้อ่านและระบุองค์ประกอบต่างๆบนบอร์ดง่ายความกว้างเส้นขั้นต่ําและระยะห่าง 3 มิล / 3 มิล รับประกันว่าบอร์ดสามารถรองรับแม้แต่การออกแบบที่ซับซ้อนและซับซ้อนที่สุดโดยไม่ต้องสูญเสียคุณภาพหรือผลงาน.

PCB ชั้นสูงของเราเป็นคําตอบที่สมบูรณ์แบบสําหรับโครงการต่อไปของคุณ ไม่ว่าคุณจะออกแบบระบบอิเล็กทรอนิกส์ที่ซับซ้อนหรือวงจรเรียบง่ายคุณสามารถมี PCB ของคุณในมือและพร้อมที่จะใช้ในเวลาไม่นาน.

แล้วทําไมต้องรอ? สั่งแผ่นพิมพ์ไฟฟ้าชั้นสูงของคุณวันนี้ และสัมผัสความแตกต่างที่แผ่นวงจรชั้นสูงของเราสามารถทําให้ในโครงการต่อไปของคุณ


ลักษณะ:

  • ชื่อสินค้า: บอร์ด PCB ชั้นสูง
  • สีผ้าไหม: ขาว ดํา เหลือง
  • ขั้นต่ํา ความกว้างเส้น / ระยะห่าง: 3 มิล / 3 มิล
  • ความหนาของทองแดง: 1/3 oz ถึง 2 oz
  • จํานวนชั้น: บอร์ดหลายชั้นชั้นสูง
  • รอบคอบกับ Rohs: ใช่

ปริมาตรเทคนิค:

ความหนาของทองแดง 1/3 ออนซ์ ถึง 2 ออนซ์
ขั้นต่ํา ความสะอาดของหน้ากากผสม 0.1 มม.
ปลายผิว HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา
จํานวนชั้น บอร์ดหลายชั้นชั้นสูง PCB เชื่อมต่อความหนาแน่นสูง PCB หลายชั้นชั้นสูง
ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง 3 มิล / 3 มิล
ความหนาของแผ่น 0.2mm ถึง 6.0mm
สีผ้าไหม ขาว ดํา เหลือง
การควบคุมความคับค้าน ใช่
วัสดุ FR-4
สีหน้ากากผสม เขียว น้ําเงิน ดํา แดง เหลือง ขาว

การใช้งาน:

PCB ชั้นสูงหลายระดับถูกใช้ทั่วไปในคอมพิวเตอร์ความเร็วสูง, ท้องอากาศ, อุปกรณ์การแพทย์, และการใช้งานทางทหารบอร์ดถูกออกแบบด้วยวัสดุและเทคโนโลยีที่ทันสมัย เพื่อให้ความน่าเชื่อถือสูงการออกแบบของบอร์ดเป็นอย่างหนึ่งที่มันสามารถรองรับหลายชั้นของวงจร ซึ่งทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน

PCB หลายชั้นชั้นสูงถูกออกแบบมาเพื่อตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง. PCB ประเภทนี้มีความสะอาดของสีไหมขั้นต่ํา 0.15 มิลลิเมตรและความสว่างของหน้ากากผสมเหล็กอย่างน้อย 0ขนาดรูขั้นต่ํา 0.2 มิลลิเมตร และความกว้างเส้นขั้นต่ํา 3 มิล / 3 มิลข้อจําแนกเหล่านี้มีความสําคัญในการรับรองว่าบอร์ดสามารถรองรับวงจรที่ซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย.

PCB หลายชั้นชั้นสูงถูกใช้ทั่วไปในแอพลิเคชั่นที่ต้องการการถ่ายทอดข้อมูลความเร็วสูง เช่นในเซอร์เวอร์ข้อมูล รูเตอร์ และอุปกรณ์เครือข่ายอื่น ๆมันยังใช้ในอุปกรณ์การแพทย์ที่ต้องการความละเอียดและความแม่นยําสูงนอกจากนี้ PCB หลายชั้นชั้นสูงยังถูกใช้ในอุปกรณ์ทหาร เช่น ระบบเรดาร์และระบบสื่อสาร

PCB หลายชั้นชั้นสูงถูกออกแบบด้วยวัสดุที่ก้าวหน้า เช่น FR-4 ซึ่งมีคุณสมบัติการกันไฟฟ้าที่ดีเยี่ยมเพื่อป้องกันการแทรกแซงไฟฟ้าบอร์ดยังถูกออกแบบด้วยระดับความละเอียดและความแม่นยําสูง เพื่อให้แน่ใจว่าวงจรถูกปรับปรุงให้กับการทํางานสูงบอร์ดยังถูกออกแบบให้ทนต่ออุณหภูมิสูงและปัจจัยสิ่งแวดล้อมอื่น ๆ ทําให้มันเหมาะสําหรับการใช้ในสภาพที่รุนแรง

โดยรวมแล้ว PCB หลายชั้นชั้นสูงเป็นองค์ประกอบสําคัญในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยที่ต้องการผลงานสูง ความละเอียดและความน่าเชื่อถือความต้องการสําหรับ PCB ประเภทนี้จะยังคงเติบโตและยังคงเป็นองค์ประกอบสําคัญในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน


การปรับแต่ง:

  • สีผ้าไหม: ขาว ดํา เหลือง
  • ความหนาของแผ่น: 0.2mm ถึง 6.0mm
  • วัสดุ: FR-4
  • ความหนาของทองแดง: 1/3 oz ถึง 2 oz
  • สีหน้ากากผสม: เขียว, น้ําเงิน, ดํา, แดง, เหลือง, ขาว

บริการของเราตอบสนองความต้องการในการปรับแต่งของบอร์ดเชื่อมต่อความหนาแน่นสูง และ PCB หลายชั้น เพื่อให้คุณมีผลิตภัณฑ์ที่มีคุณภาพที่ดีที่สุด


การสนับสนุนและบริการ:

การสนับสนุนทางเทคนิคและบริการสินค้า PCB ชั้นสูงของเราประกอบด้วย:

  • การตรวจสอบและปรับปรุงการออกแบบ
  • การพัฒนาและทดสอบต้นแบบ
  • การปรึกษาและแนะแนวการผลิต
  • การควบคุมและตรวจคุณภาพ
  • บริการซ่อมแซมและบํารุงรักษา
  • เอกสารเทคนิคและการฝึกอบรม

เรามีทีมวิศวกรและเทคนิคที่มีประสบการณ์ ที่มุ่งมั่นที่จะให้การสนับสนุนและบริการทางเทคนิคชั้นนํากับลูกค้าของเราไม่ว่าคุณต้องการความช่วยเหลือในการออกแบบ PCB ที่ซับซ้อนหรือแก้ปัญหาในการผลิตเราอยู่ที่นี่เพื่อช่วยคุณทุกขั้นตอน


การบรรจุและการขนส่ง

การบรรจุสินค้า:

  • ผลิตภัณฑ์ PCB ชั้นสูงจะบรรจุในกล่องกระดาษแข็งแรง เพื่อให้การขนส่งปลอดภัย
  • PCB จะถูกวางในถุงกันสแตตติก เพื่อป้องกันความเสียหายจากไฟฟ้าสแตตติก
  • แพ็คเกจจะถูกปิดด้วยเทปทนทาน เพื่อรักษามันไว้อย่างมั่นคงระหว่างการขนส่ง

ส่งสินค้า:

  • เมื่อคําสั่งได้รับการยืนยัน สินค้า PCB ชั้นสูงจะส่งภายใน 2-3 วันทําการ
  • ผลิตภัณฑ์จะถูกส่งผ่านบริการส่งสารที่น่าเชื่อถือ เพื่อให้การจัดส่งในเวลาที่ถูกต้อง
  • จํานวนการติดตามจะถูกให้แก่ลูกค้า เพื่อติดตามสถานะการส่งสินค้า

FAQ:

A: ผลิตภัณฑ์ PCB ชั้นสูงสามารถมีชั้นสูงถึง 30 ชั้น

2. Q: ความหนาทองแดงมาตรฐานที่ใช้สําหรับผลิตภัณฑ์ PCB ชั้นสูงคืออะไร?

A: ความหนาของทองแดงมาตรฐานสําหรับผลิตภัณฑ์ PCB ชั้นสูงคือ 1 oz.

3. Q: ความกว้างรอยขั้นต่ําและระยะห่างสําหรับผลิตภัณฑ์ PCB ชั้นสูงคืออะไร?

ตอบ: ความกว้างและระยะทางขั้นต่ําสําหรับผลิตภัณฑ์ PCB ชั้นสูงคือ 3 มิล

4. Q: ขนาดบอร์ดสูงสุดที่มีสําหรับผลิตภัณฑ์ PCB ชั้นสูงคืออะไร?

ตอบ: ขนาดแผ่นสูงสุดที่สามารถใช้ได้สําหรับผลิตภัณฑ์ PCB ชั้นสูง คือ 20 นิ้ว x 20 นิ้ว

5. Q: เวลานําสําหรับผลิตภัณฑ์ PCB ชั้นสูงคืออะไร?

A: เวลานําสําหรับผลิตภัณฑ์ PCB ชั้นสูงเป็นปกติ 5-7 วันทําการ
