PCB ชั้นสูง
Created with Pixso.

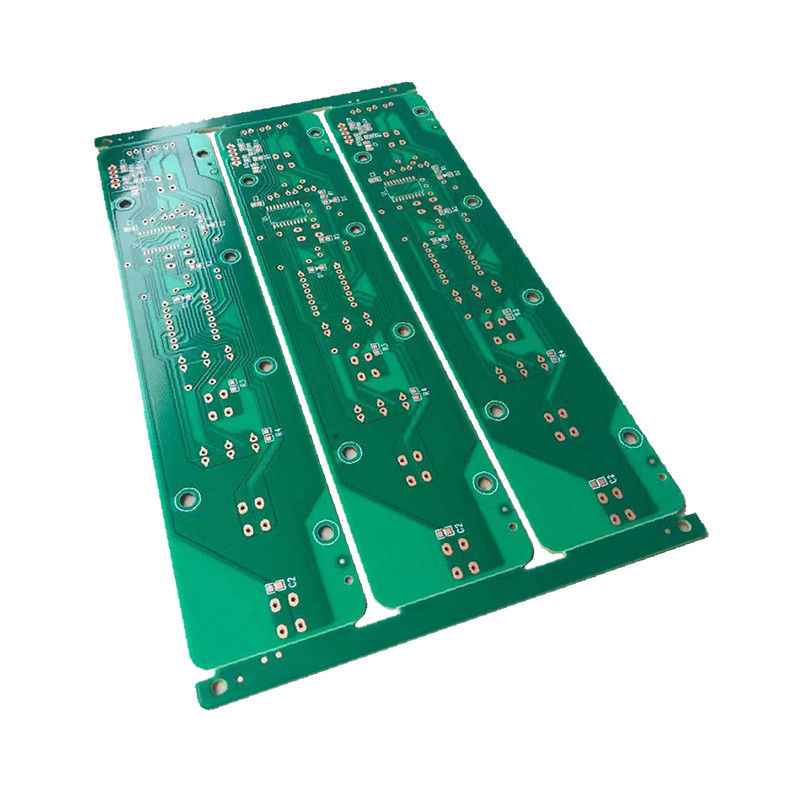

บอร์ด PCB ชั้นควบคุมอุปสรรคที่มีความสว่าง Silkscreen 0.15mm

บอร์ด PCB ชั้นควบคุมอุปสรรคที่มีความสว่าง Silkscreen 0.15mm

ข้อมูลรายละเอียด
Lead Time:
3-5 Days
Min. Line Width/Spacing:
3mil/3mil
Min. Silkscreen Clearance:
0.15mm
Silkscreen Color:
White, Black, Yellow
Material:
FR-4
Min. Solder Mask Clearance:
0.1mm
Surface Finish:
HASL, ENIG, OSP, Immersion Silver, Immersion Tin
Impedance Control:
Yes
เน้น:

0.15 มิลลิเมตร บอร์ดพีซีบีเคลียร์สกรีนไหม บอร์ดพีซีบีคอนโทรลอิมพีเดนซ์เลเยอร์

,

Impedance Control Layer PCB Board

คําอธิบายสินค้า

คําอธิบายสินค้า:

บอร์ดวงจรพิมพ์ชั้นสูงของเรา ผลิตจากวัสดุที่มีคุณภาพสูงที่สุด และเทคโนโลยีล่าสุด เพื่อให้ความสามารถและความทนทานสูงสุด,คุณสามารถมั่นใจได้ว่า PCB ชั้นสูงของเรา สามารถรองรับการออกแบบที่ซับซ้อนที่สุด

พีซีบีชั้นสูงของเรามาพร้อมกับความว่างหน้ากากผสมผสมขั้นต่ํา 0.1 มิลลิเมตร เพื่อให้การออกแบบของคุณถูกต้องและแม่นยําคุณสามารถมั่นใจได้ว่า PCB ชั้นสูงของเราสามารถจัดการกับปัจจุบันสูงและการใช้งานพลังงานได้อย่างง่ายดาย.

เรายังนําเสนอความสะอาดของแผ่นผ้าไหมขั้นต่ํา 0.15 มิลลิเมตร, รับประกันว่าการออกแบบของคุณถูกติดป้ายอย่างชัดเจนและง่ายที่จะอ่าน. PCB ชั้นสูงของเรายังมาพร้อมกับการเสร็จผิวที่หลากหลาย, รวมถึง HASL,ENIG, OSP, Immersion Silver และ Immersion Tin ให้คุณมีความยืดหยุ่นในการเลือกผิวที่เหมาะสมกับความต้องการของโครงการของคุณ

พีซีบีชั้นสูงของเรา เหมาะสําหรับการใช้งานที่หลากหลาย รวมถึงเครื่องบิน สายโทรคมนาคม อุปกรณ์การแพทย์ และอื่นๆคุณสามารถคาดหวังการทํางานที่น่าเชื่อถือและมีประสิทธิภาพ ที่สามารถจัดการกับการออกแบบที่ต้องการมากที่สุด.


ลักษณะ:

  • ชื่อสินค้า: PCB ชั้นสูง
  • ความหนาของแผ่น: 0.2mm ถึง 6.0mm
  • ขั้นต่ํา ความสะอาดของผ้าไหม: 0.15 มิลลิเมตร
  • ความหนาของทองแดง: 1/3 oz ถึง 2 oz
  • ขั้นต่ํา ความกว้างเส้น / ระยะห่าง: 3 มิล / 3 มิล
  • สีผ้าไหม: ขาว ดํา เหลือง
  • บอร์ดเชื่อมต่อความหนาแน่น
  • PCB หลายชั้นชั้นชั้นสูง
  • PCB หลายชั้นชั้นสูง

ปริมาตรเทคนิค:

คุณลักษณะสินค้า ปริมาตรเทคนิค
ชื่อสินค้า บอร์ดวงจรชั้นสูง / PCB อินเตอร์คอนเนคต์ความหนาแน่นสูง / PCB ชั้นสูงหลายชั้น
ความหนาของแผ่น 0.2mm ถึง 6.0mm
ความหนาของทองแดง 1/3 ออนซ์ ถึง 2 ออนซ์
ระยะเวลา 3-5 วัน
ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง 3 มิล / 3 มิล
ขั้นต่ํา ความสะดวกในการใช้ผ้าไหม 0.15 มิลลิเมตร
ขั้นต่ํา ขนาดหลุม 0.2 มม.
สีหน้ากากผสม เขียว น้ําเงิน ดํา แดง เหลือง ขาว
สีผ้าไหม ขาว ดํา เหลือง
สอดคล้องกับ RoHS ใช่
ขั้นต่ํา ความสะอาดของหน้ากากผสม 0.1 มม.

การใช้งาน:

หนึ่งในลักษณะสําคัญของผลิตภัณฑ์นี้ คือการควบคุมอุปสรรค ซึ่งทําให้สัญญาณไฟฟ้าสามารถส่งผ่านได้อย่างต่อเนื่องไม่ว่าจะเป็นความยาวของเส้นทางหรือจํานวนการเชื่อมต่อซึ่งทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการสัญญาณความเร็วสูงและความถี่สูง เช่น ในด้านโทรคมนาคม, การบินและอุปกรณ์การแพทย์

บอร์ด PCB ชั้นสูงถูกออกแบบมาเพื่อให้มีผลงานสูงและความน่าเชื่อถือในรูปแบบที่คอมแพคต์ที่ทําให้สามารถวางส่วนประกอบได้อย่างแม่นยํา และลดความเสี่ยงของการตัดสายสั้นผลิตภัณฑ์นี้ยังมีระยะห่างจากผ้าไหมอย่างน้อย 0.15 มิลลิเมตร ซึ่งทําให้ข้อความและสัญลักษณ์บนกระดานอ่านได้ง่ายและอ่านง่าย

บอร์ดสายพิมพ์ชั้นสูงมีให้เลือกในหลายสีหน้ากากผสมรวมถึงสีเขียว สีฟ้า สีดํา สีแดง สีเหลือง และสีขาวนี้ทําให้การปรับปรุงของบอร์ดที่จะตรงกับความต้องการเฉพาะเจาะจงของการใช้งาน.

การใช้งานทั่วไปของบอร์ด PCB ชั้นสูงประกอบด้วย แหล่งไฟฟ้า การประมวลผลสัญญาณ ระบบควบคุม และการเก็บข้อมูล,แท็บเล็ต และเครื่องมือที่ใส่ได้ เช่นเดียวกับระบบอัตโนมัติอุตสาหกรรมและระบบรถยนต์

โดยรวมแล้ว บอร์ด PCB ชั้นสูงเป็นผลิตภัณฑ์ที่หลากหลายและน่าเชื่อถือได้ สามารถใช้ได้ในหลายรูปแบบและการผลิตความแม่นยําทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการประสิทธิภาพสูงและความน่าเชื่อถือในปัจจัยรูปแบบคอมแพคต์.


การปรับแต่ง:

บริการการปรับปรุงสินค้าของเราสําหรับ PCB ชั้นสูงรวมถึง:

  • การออกแบบ PCB ที่เชื่อมต่อกันด้วยความหนาแน่นสูง
  • การปรับปรุงพานหลายชั้นชั้นสูง
  • การสร้าง PCB หลายชั้น
  • ขั้นต่ํา ความสะอาดของผ้าไหม: 0.15 มิลลิเมตร
  • ขั้นต่ํา ความสะอาดของหน้ากากผสม: 0.1 มิลลิเมตร
  • ขั้นต่ํา ความกว้างเส้น / ระยะห่าง: 3 มิล / 3 มิล
  • จํานวนชั้น: ชั้นสูง
  • ความหนาของแผ่น: 0.2mm ถึง 6.0mm

การสนับสนุนและบริการ:

การสนับสนุนทางเทคนิคและบริการของสินค้า PCB ชั้นสูงประกอบด้วย:

  • การปรึกษาผู้เชี่ยวชาญเกี่ยวกับการเลือกสินค้าและการออกแบบ
  • การช่วยเหลือในการวางแผน PCB และการวางส่วนประกอบ
  • การให้คําปรึกษาเกี่ยวกับกระบวนการผลิตและการประกอบ
  • บริการทดสอบและรับประกันคุณภาพ
  • การสนับสนุนการซ่อมแซมและบํารุงรักษา
  • การสนับสนุนลูกค้า 24/7 สําหรับการช่วยเหลือทางเทคนิค

การบรรจุและการขนส่ง

การบรรจุสินค้า:

  • ผลิตภัณฑ์ PCB ชั้นสูงจะบรรจุในกล่องกระดาษแข็งแรง
  • กล่องจะถูกปิดไว้อย่างมั่นคงด้วยเทปติดต่อ เพื่อป้องกันความเสียหายระหว่างการขนส่ง
  • ผลิตภัณฑ์จะถูกห่อในผนังกระบอก เพื่อให้มีการป้องกันเพิ่มเติมจากการบ่นหรือบ่นระหว่างการขนส่ง
  • ใบบรรจุที่มีรายละเอียดการสั่งซื้อของลูกค้าจะอยู่ในกล่อง

การขนส่ง

  • ผลิตภัณฑ์ PCB ชั้นสูงจะถูกส่งผ่านบริการส่งสินค้าที่มีชื่อเสียง
  • ลูกค้าจะได้รับหมายเลขการติดตาม เพื่อติดตามสถานะการจัดส่งของคําสั่งของพวกเขา
  • ค่าจัดส่งจะคํานวณขึ้นอยู่กับสถานที่ของลูกค้า และน้ําหนักของสินค้า
  • ระยะเวลาในการจัดส่งอาจแตกต่างกันขึ้นอยู่กับสถานที่ของลูกค้าและบริการส่งสื่อที่ใช้

FAQ:

PCB ชั้นสูง หรือ High Density Interconnect (HDI) PCB เป็นแผ่นวงจรพิมพ์ที่มีจํานวนชั้นสูงและความหนาแน่นขององค์ประกอบสูงบอร์ดเหล่านี้ถูกออกแบบมาเพื่อรองรับวงจรอิเล็กทรอนิกส์ที่ซับซ้อน และถูกใช้ทั่วไปในแอพลิเคชั่นที่พื้นที่จํากัด.

2ข้อดีของการใช้ PCB ชั้นสูงคืออะไร?

PCB ชั้นสูงมีข้อดีหลายอย่างเหนือ PCB แบบดั้งเดิม เช่น

  • ความหนาแน่นขององค์ประกอบที่สูงขึ้น ทําให้สามารถทํางานได้มากขึ้นในพื้นที่ที่เล็กกว่า
  • การปรับปรุงความสมบูรณ์แบบของสัญญาณและลดความรบกวน
  • ความน่าเชื่อถือที่เพิ่มขึ้นเนื่องจากเส้นทางสัญญาณที่สั้นกว่าและการเชื่อมต่อที่น้อยลง
  • ความยืดหยุ่นในการออกแบบที่ยิ่งใหญ่ ทําให้ระบบวงจรที่ซับซ้อนมากขึ้น
3ความพิจารณาการออกแบบสําหรับ PCB ชั้นสูงคืออะไร?

การออกแบบ PCB ชั้นสูงต้องพิจารณาหลายปัจจัยอย่างละเอียด

  • จํานวนชั้นและการตั้งค่าสเตคคัพ
  • การจัดตั้งและเส้นทางขององค์ประกอบ
  • ความสมบูรณ์แบบของสัญญาณและการกระจายพลังงาน
  • การจัดการความร้อน
  • ความจํากัดและความสามารถในการผลิต
4สาขาอุตสาหกรรมไหนที่ใช้ PCB ชั้นสูง?

PCB ชั้นสูงถูกใช้ในอุตสาหกรรมที่หลากหลาย ประกอบด้วย:

  • การโทรคมนาคม
  • อุตสาหกรรมรถยนต์
  • การแพทย์
  • สายการบินและอวกาศ
  • อิเล็กทรอนิกส์ผู้บริโภค
5กระบวนการผลิต PCB ชั้นสูงคืออะไร?

กระบวนการผลิตสําหรับ PCB ชั้นสูงโดยทั่วไปมีหลายขั้นตอน, รวมถึง:

  • การออกแบบและการวางแผน
  • การเจาะและการเคลือบสไตล์
  • การผสมผสานและผสมผสานชั้น
  • เครื่องฉีดและเคลือบวงจร
  • การประกอบและการทดสอบ
