PCB ชั้นสูง
Created with Pixso.

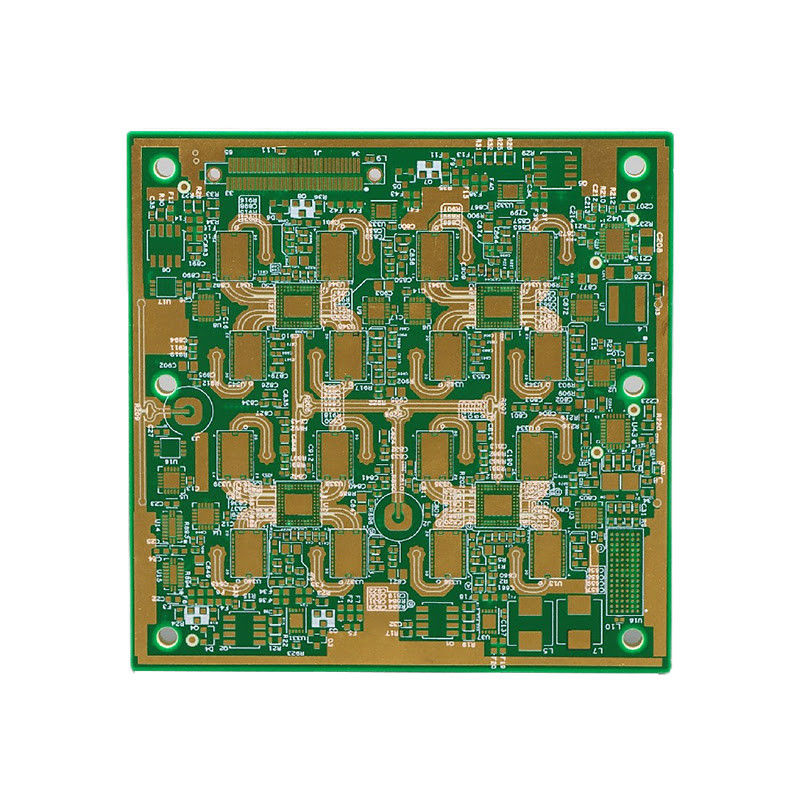

การผลิตพีซีบีหลายชั้นทองแดง Immersion Min ขนาดรู 0.2 มม.

การผลิตพีซีบีหลายชั้นทองแดง Immersion Min ขนาดรู 0.2 มม.

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
เวลานำ:
3-5 วัน
Min. นาที. Line Width/Spacing ความกว้างของบรรทัด/ระยะห่าง:
3mil/3มิล
Min. นาที. Silkscreen Clearance การกวาดล้างซิลค์สกรีน:
0.15มม
ความหนาของทองแดง:
1/3 ออนซ์ ถึง 2 ออนซ์
วัสดุ:
FR-4
นาที. ขนาดรู:
0.2มม
การควบคุมอิมพีแดนซ์:
ใช่
เป็นไปตาม RoHS:
ใช่
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

การผลิตพีซีบีหลายชั้นทองเหลืองแบบจม

,

การผลิต PCB หลายชั้น 0.2 มม

,

การประกอบ PCB หลายชั้น 0.2 มิลลิเมตร

คําอธิบายสินค้า

พีซีบีชั้นสูงที่มีความสว่างของหน้ากาก solder ขั้นต่ํา 0.1 มิลลิเมตรและจํานวนชั้นสูง

คําอธิบายสินค้า:

ภาพรวมสินค้า: PCB ชั้นสูง

PCB ชั้นสูง เป็นแผ่นวงจรพิมพ์ระดับพรีเมี่ยมที่ใช้เทคโนโลยีเชื่อมต่อชั้นที่ก้าวหน้าและความหนาแน่นสูงเพื่อบรรลุผลงานและความน่าเชื่อถือสูงบอร์ดถูกออกแบบมาสําหรับการใช้งานที่ต้องการการออกแบบที่ซับซ้อนและคอมแพคต์ทําให้มันเหมาะสําหรับการใช้ในอุตสาหกรรมที่หลากหลาย รวมถึงการบินอวกาศ การโทรคมนาคม การแพทย์ และอื่นๆ

ลักษณะสินค้าหลัก
  • พีซีบีชั้นสูง:PCB ชั้นสูงถูกออกแบบด้วยหลายชั้น ตั้งแต่ 6 ถึง 12 ชั้น เพื่อรองรับการออกแบบที่ซับซ้อนและคอมแพคต์ทําให้มันเหมาะสําหรับการใช้งานความเร็วสูงและความถี่สูง.
  • พีซีบีระดับพรีเมี่ยม:PCB ชั้นสูงของเราถูกผลิตโดยใช้วัสดุที่มีคุณภาพสูงสุด และกระบวนการผลิตที่ทันสมัยทําให้มันเป็นตัวเลือกที่ดีสําหรับการใช้งานที่สําคัญ.
  • บอร์ดวงจรชั้นสูง:PCB ชั้นสูง ถือว่าเป็นแผ่นวงจรชั้นสูง เนื่องจากเทคโนโลยีที่ก้าวหน้าและผลงานที่ดีกว่าและการใช้งานพลังงานสูงทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับโครงการที่ต้องการ
  • ผลงานสูง:PCB ชั้นสูงถูกออกแบบมาเพื่อให้ผลงานเป็นพิเศษ ด้วยความกว้างเส้นขนานขั้นต่ํา 3 มิล / 3 มิลทําให้มันเหมาะสําหรับการใช้งานที่ต้องการระดับการทํางานสูง.
  • ความน่าเชื่อถือสูงPCB ชั้นสูงถูกสร้างขึ้นเพื่อทนต่อสภาพแวดล้อมและการใช้งานที่ต้องการมากที่สุดและความแข็งแรงทางกลนี้จะทําให้คณะกรรมการสามารถรักษาผลงานและความน่าเชื่อถือของมันแม้แต่ภายใต้สภาพที่รุนแรง
ข้อมูลการใช้งาน:
  • ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง:3 มิล / 3 มิล
  • ความหนาของทองแดง:1/3 oz ถึง 2 oz
  • ปลายผิว:HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา
  • ขั้นต่ํา ขนาดหลุม:0.2 มม.
  • วัสดุFR-4
ตัวเลือกการบวกผิว:

PCB ชั้นสูงนําเสนอหลากหลายตัวเลือกการเสร็จสิ้นผิวเพื่อตอบสนองความต้องการเฉพาะของการใช้งานที่แตกต่างกัน

  • HASL (Hot Air Solder Leveling) การระดับของอากาศร้อนนี่คือทางเลือกการทําปลายผิวที่พบได้ทั่วไปสําหรับ PCBs โดยใช้เคลือบแผ่นด้วยชั้นของผสมผสม แล้วทําให้มันเรียบโดยใช้อากาศร้อนHASL ให้ความสามารถ soldability ที่ยอดเยี่ยมและเหมาะสําหรับการใช้งานส่วนใหญ่.
  • ENIG (Electrolless Nickel Immersion Gold) ได้แก่:ตัวเลือกการทําปลายพื้นผิวนี้รวมถึงการเคลือบแผ่นด้วยชั้นของนิกเกิลและจากนั้นเป็นชั้นของทอง. ENIG ให้ความทนทานต่อการกัดสนิมที่ดี, flatness, และ soldabilityทําให้มันเหมาะสําหรับการใช้งานที่มีความน่าเชื่อถือสูง.
  • OSP (สารอนุรักษ์การผสมผสานทางอินทรีย์)OSP คือชั้นบางของวัสดุอินทรีย์ที่นําไปใช้กับพื้นผิวทองแดงของบอร์ดเพื่อป้องกันมันจากการออกซิเดนมันให้พื้นผิวเรียบสําหรับการผสมและเหมาะสําหรับกระบวนการผสมที่ไม่มีหมู.
  • ดําเนินการทุ่มเทเงิน:ตัวเลือกการทําปลายพื้นผิวนี้เกี่ยวข้องกับการดําน้ําแผ่นในสารละลายเงินเพื่อสร้างชั้นบางของเงินบนพื้นผิวทองแดงเงินทองท่วม ให้การนําไฟที่ดีเยี่ยม และเหมาะสําหรับการใช้งานความถี่สูง.
  • ทองเหลืองทองเหลืองเช่นเดียวกับเงินท่วมท่วมท่วม ทองแดงท่วมท่วมรวมการท่วมกระดานในสารละลายทองแดงเพื่อสร้างชั้นบางของทองแดงบนผิวทองแดงทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลือง.

โดยรวมแล้ว PCB ชั้นสูง เป็นผลิตภัณฑ์ชั้นนํา ที่ให้บริการเทคโนโลยีที่ก้าวหน้า ผลงานสูง และความน่าเชื่อถือและคุณภาพสูงสุดทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับการใช้งานที่หลากหลายทําให้มันเป็นส่วนประกอบที่จําเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย



ลักษณะ:

  • ชื่อสินค้า: PCB ชั้นสูง
  • ระยะเวลา: 3-5 วัน
  • ความหนาของแผ่น: 0.2mm ถึง 6.0mm
  • ขนาดหลุม: 0.2 มิลลิเมตร
  • รอบคอบกับ Rohs: ใช่
  • สีหน้ากากผสม: เขียว, น้ําเงิน, ดํา, แดง, เหลือง, ขาว
  • บอร์ดวงจรชั้นสูง
  • บอร์ดเลมเนตที่ซับซ้อน
  • PCB ระดับสูง
  • ระยะเวลาในการนําเร็ว
  • อุตราบาง
  • ช่องเปิดเล็ก
  • การปกป้องสิ่งแวดล้อม
  • ตัวเลือกสีต่าง ๆ


ปริมาตรเทคนิค:

ปริมาตรเทคนิค PCB ชั้นสูง
ความหนาของทองแดง 1/3 oz ถึง 2 oz
ปลายผิว HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา
สอดคล้องกับ RoHS ใช่
ความหนาของแผ่น 0.2mm ถึง 6.0mm
จํานวนชั้น ชั้นสูง
การควบคุมความคับค้าน ใช่
ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง 3 มิล / 3 มิล
ขั้นต่ํา ความสะดวกในการใช้ผ้าไหม 0.15 มิลลิเมตร
สีหน้ากากผสม เขียว น้ําเงิน ดํา แดง เหลือง ขาว
สีผ้าไหม ขาว ดํา เหลือง


การใช้งาน:

PCB ชั้นสูง: บอร์ดการพิมพ์ไฟฟ้าระดับสูง พรีเมียมและดีเด่น

PCB ชั้นสูง เป็นแผ่นสายพิมพ์ระดับสูงและระดับพรีเมียมที่ใช้เทคโนโลยีที่ก้าวหน้าเพื่อให้มีผลงานที่ดีกว่าในแอปพลิเคชั่นความถี่สูงผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยที่ต้องการวงจรความเร็วสูงและความหนาแน่นสูง, ทําให้มันเป็นองค์ประกอบที่จําเป็นสําหรับอุตสาหกรรมต่างๆ เช่น การโทรคมนาคม, การบินอากาศ, อุปกรณ์การแพทย์ และอื่นๆ

การควบคุมอุปสรรคเพื่อการส่งสัญญาณที่แม่นยํา

หนึ่งในลักษณะสําคัญของ PCB ชั้นสูงคือการควบคุมอุปสรรค ซึ่งทําให้การส่งสัญญาณแม่นยําและลดความเสี่ยงของการบิดเบือนสัญญาณนี่ทําให้มันเหมาะสมสําหรับการใช้งานความถี่สูงที่ต้องการการส่งข้อมูลที่แม่นยําและน่าเชื่อถือเช่น ระบบสื่อสารไร้สาย และอุปกรณ์ราดาร์

ขั้นต่ํา ขนาดหลุม 0.2 มิลลิเมตรสําหรับการออกแบบหนาและคอมแพคต์

PCB ชั้นสูงมีขนาดหลุมขั้นต่ํา 0.2 มิลลิเมตร ซึ่งทําให้การสร้างการออกแบบที่หนาแน่นและคอมแพคต์นี่เป็นประโยชน์โดยเฉพาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่ต้องการความสามารถในการทํางานสูงในพื้นที่ที่จํากัดเช่น สมาร์ทโฟน แท็บเล็ต และเทคโนโลยีที่ใส่ได้

ความหนาของทองแดง ตั้งแต่ 1/3 oz ถึง 2 oz สําหรับการนําไฟที่ดีขึ้น

ด้วยความหนาของทองแดงตั้งแต่ 1/3 oz ถึง 2 oz PCB ชั้นสูงให้การนําไฟที่เพิ่มขึ้นเพื่อผลงานและความน่าเชื่อถือที่ดีกว่าคุณสมบัตินี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับการใช้งานพลังงานสูงที่ต้องการการ dissipation ความร้อนที่มีประสิทธิภาพและการจัดส่งพลังงานที่มั่นคงเช่น แหล่งไฟฟ้าและอุปกรณ์อุตสาหกรรม

ขั้นต่ํา ความสะอาดของหน้ากาก solder ของ 0.1mm สําหรับการป้องกันและการปิด

PCB ชั้นสูงยังมีระยะว่างหน้ากากผสมผสมขั้นต่ํา 0.1 มม. ซึ่งให้ความคุ้มครองและความโดดเดี่ยวสําหรับวงจรพื้นฐาน.,แม้แต่ในสภาพแวดล้อมที่รุนแรง หรือเผชิญกับความชื้นและสารพิษ

สีหน้ากากผสมเหล็กหลากหลายสําหรับการปรับปรุง

เพื่อตอบสนองความต้องการที่หลากหลายของการใช้งานที่แตกต่างกัน PCB ชั้นสูงมีให้เลือกในสีหน้ากากผสมหลากหลายสี, รวมถึงสีเขียว, สีฟ้า, สีดํา, สีแดง, สีเหลือง, และสีขาวนี่ทําให้สามารถปรับแต่งและบุคคลบุคคล, ทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลายที่มีการออกแบบความสวยงามที่แตกต่างกัน

เหมาะสําหรับการใช้งานความถี่สูงในอุตสาหกรรมต่าง ๆ

PCB ชั้นสูงเป็นผลิตภัณฑ์ที่สามารถใช้ได้ในอุตสาหกรรมต่างๆ สําหรับการใช้งานความถี่สูงเทคโนโลยี ที่ทันสมัย และ ผลงาน ที่ ดี ที่สุด ทํา ให้ เป็น ส่วนประกอบ สําคัญ สําหรับ อุปกรณ์ อิเล็กทรอนิกส์ ที่ มี ความ สําคัญ ใน ปัจจุบันจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคถึงอุปกรณ์อุตสาหกรรม ผลิตภัณฑ์นี้เป็นตัวเลือกสําหรับความต้องการของแผ่นสายพานพิมพ์ระดับสูง ระดับพรีเมียม.

สรุป

PCB ชั้นสูงเป็นสินค้าชั้นนํา ที่ให้เกรดสูง ระดับพรีเมียม และการทํางานที่ดีที่สุด สําหรับการใช้งานความถี่สูง ด้วยการควบคุมอุปสรรค ขนาดรูเล็กตัวเลือกความหนาของทองแดง, ความสะอาดของหน้ากากผสมและสีที่สามารถปรับแต่งได้ มันเหมาะสําหรับอุตสาหกรรมและอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลายPCB ชั้นสูงจะมีบทบาทสําคัญในการตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยสําหรับวงจรความเร็วสูงและความหนาแน่นสูง.



การปรับแต่ง:

บริการปรับแต่ง PCB ชั้นสูง

เราเข้าใจความสําคัญของความแม่นยําและคุณภาพในผลิตภัณฑ์ซึ่งเป็นเหตุผลที่เรานําเสนอบริการการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของคุณ.

ขนาดหลุม: 0.2 มิลลิเมตร

PCB ชั้นสูงของเราสามารถรองรับขนาดหลุมขั้นต่ํา 0.2 มิลลิเมตร

ตัวเลือกการปิดผิว

เรานําเสนอหลากหลายตัวเลือกการเสร็จสิ้นพื้นผิวเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณ, รวมถึง:

  • HASL
  • ENIG
  • OSP
  • เหรียญทองแดงลึกลง
  • หมึกจมน้ํา

แต่ละชิ้นถูกเลือกอย่างรอบคอบ เพื่อความทนทาน การนําไฟ และความเข้ากันได้กับการใช้งานที่พิเศษของคุณ

สอดคล้องกับ RoHS

PCB ชั้นสูงของเราเป็น RoHS ครบถ้วน ยืนยันว่าผลิตภัณฑ์ของคุณตรงกับมาตรฐานสากลด้านสิ่งแวดล้อมและความปลอดภัย

ขั้นต่ํา ความสะอาดของหน้ากากผสม: 0.1 มิลลิเมตร

เราเข้าใจความสําคัญของความละเอียดของความละเอียดของหน้ากากผสมในการรับประกันความสามารถและความน่าเชื่อถือของ PCB ของคุณให้คุณมั่นใจว่า PCB ของคุณจะทํางานตามมาตรฐานสูงสุด.

การควบคุมความคับค้าน

ด้วยกระบวนการผลิตที่ทันสมัยของเรา เราสามารถให้การควบคุมอิเมพันเดนซ์ที่แม่นยํา สําหรับ PCB ชั้นสูงของคุณ

เลือกบริการการปรับแต่งของเราสําหรับ PCB ชั้นสูงของคุณ และประสบการณ์ระดับสูงสุดของคุณภาพ ความแม่นยํา และความน่าเชื่อถือสําหรับความต้องการแผ่น laminate ที่ซับซ้อนของคุณ



การบรรจุและการขนส่ง

การบรรจุและขนส่ง PCB ชั้นสูง

PCB ชั้นสูงของเราถูกบรรจุและส่งอย่างรอบคอบ เพื่อรับรองการจัดส่งที่ปลอดภัยให้กับลูกค้าของเรา

  • การบรรจุ:
    • PCBs ทั้งหมดถูกบรรจุในถุงกันสแตตติก เพื่อป้องกันความเสียหายจากไฟฟ้าสแตตติกระหว่างการขนส่ง
    • หลายชั้นของผนังกระบอกและฟองใช้ในการให้ความอ่อนแอและการป้องกัน PCBs
    • กระเป๋ากันสแตตติกจะถูกวางในกล่องกระดาษแข็งแรง เพื่อป้องกัน PCBs ต่อไป
    • กล่องถูกปิดด้วยเทปคุณภาพสูง เพื่อป้องกันความเสียหายหรือเสียหายระหว่างการขนส่ง
  • การขนส่ง
    • เรานําเสนอทางเลือกการจัดส่งที่แตกต่างกัน เพื่อตอบสนองความต้องการของลูกค้าของเรา รวมถึงการขนส่งทางอากาศ ทะเล และทางบก
    • เราทํางานร่วมกับบริษัทขนส่งที่น่าเชื่อถือ เพื่อให้การจัดส่งสินค้าของเราถูกเวลาและปลอดภัย
    • การติดตามสินค้าทุกครั้ง และลูกค้าจะได้รับหมายเลขติดตาม เพื่อติดตามสถานะการสั่งซื้อ
    • คําสั่งการจัดการพิเศษ หากมี จะถูกสื่อสารอย่างชัดเจนต่อบริษัทขนส่งเพื่อให้แน่ใจว่า PCBs ได้รับการจัดส่งอย่างปลอดภัย
