| ชื่อแบรนด์: | Ben Qiang |
| เลขรุ่น: | FR-4/Rogers |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | custom made |
| เงื่อนไขการจ่ายเงิน: | การโอนธนาคาร/Alipay/PayPal |
| ความสามารถในการจําหน่าย: | 200,000 ตารางเมตร/ปี |

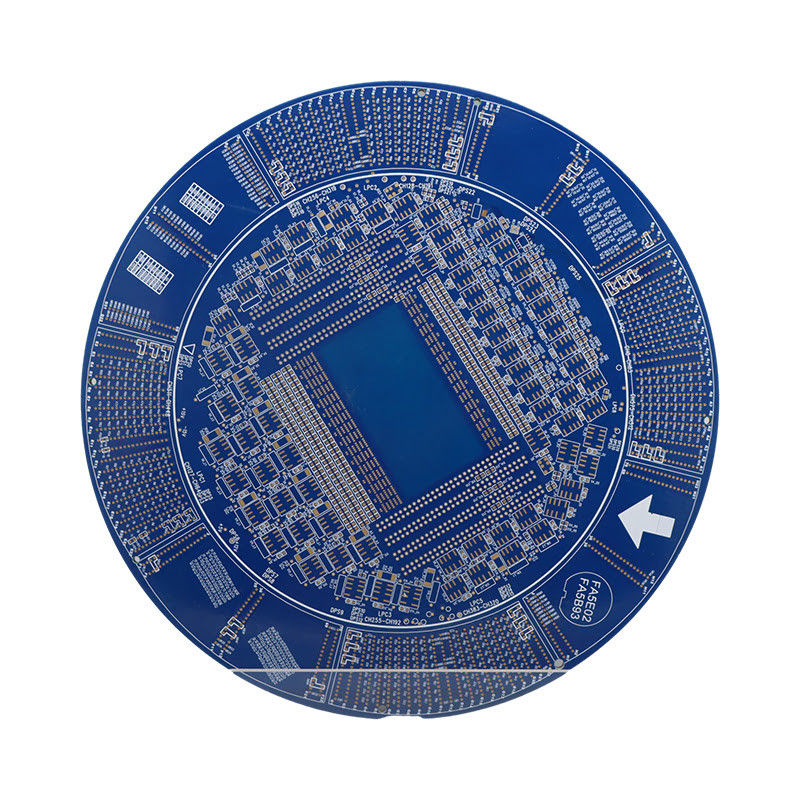

1/3 oz ถึง 2 oz ความหนาทองแดง บอร์ดวงจรชั้นสูงที่มี OSP ปลายผิว
PCB ชั้นสูง หรือที่รู้จักกันในชื่อวงจรพิมพ์ชั้นบน หรือแผ่นวงจรชั้นสูง เป็นแผ่นสายพิมพ์ชั้นสูงที่ออกแบบมาเพื่อการออกแบบวงจรที่ทันสมัย
PCB ชั้นสูงมีจํานวนชั้นสูง ทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนและมีประสิทธิภาพสูงPCB นี้สามารถจัดการสัญญาณความเร็วสูงและให้ผลงานที่น่าเชื่อถือได้.
หนึ่งในลักษณะสําคัญของ PCB ชั้นสูงคือการควบคุมอุปสรรคลดการรบกวนสัญญาณให้น้อยที่สุด และรับประกันผลงานที่ดีที่สุด.
PCB ชั้นสูงยังเป็น RoHS ที่สอดคล้องกับระเบียบสิ่งแวดล้อมและความปลอดภัย ทําให้มันเป็นทางเลือกที่ยั่งยืนและปลอดภัยสําหรับอุปกรณ์อิเล็กทรอนิกส์
เมื่อมันมาถึงความกว้างของสายและระยะห่าง PCB ชั้นสูงตั้งรางสูงอย่างน้อย 3 มิลสําหรับทั้งสองเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก.
ตัวเลือกสีหน้ากาก solder สําหรับ PCB ชั้นสูงประกอบด้วยสีเขียว, สีฟ้า, สีดํา, สีแดง, สีเหลือง, และสีขาว.ไม่ เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง เพียง.
โดยสรุป PCB ชั้นสูง เป็นสินค้าชั้นนําที่ให้บริการจํานวนชั้นสูง การควบคุมอุปสรรค ความเป็นไปตาม RoHS และความกว้างและระยะทางเส้นที่แม่นยําการ ออกแบบ วงจร ที่ มี ความ พัฒนาการ ทํา ให้ เป็น การ เลือก ที่ ดี ที่สุด สําหรับ การ ใช้ งาน อิเล็กทรอนิกส์ ที่ ยุ่งยาก, ทําให้มันเป็นตัวเลือกสําหรับนักวิศวกรและนักออกแบบ
ลักษณะสําคัญ:
| ชื่อสินค้า | PCB ชั้นสูง |
|---|---|
| ความหนาของแผ่น | 0.2 มิลลิเมตร - 6.0 มิลลิเมตร |
| ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง | 3 มิล / 3 มิล |
| ความหนาของทองแดง | 1/3 โอซ - 2 โอซ |
| ระยะเวลา | 3-5 วัน |
| การควบคุมความคับค้าน | ใช่ |
| สีหน้ากากผสม | เขียว น้ําเงิน ดํา แดง เหลือง ขาว |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| สีผ้าไหม | ขาว ดํา เหลือง |
| วัสดุ | FR-4 |
| จํานวนชั้น | ชั้นสูง |
PCB ชั้นสูง หรือที่รู้จักกันในชื่อ Advanced layer PCB เป็นแผ่นแผ่นผสมผสานที่มีความซับซ้อนที่ออกแบบมาเพื่อตอบสนองอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงด้วยบอร์ดวงจรชั้นสูง และเทคโนโลยีเชื่อมต่อความหนาแน่นสูง, ผลิตภัณฑ์นี้ได้กลายเป็นตัวเลือกที่นิยมในหมู่อุตสาหกรรมที่ต้องการระดับความละเอียดและความน่าเชื่อถือสูงสุด
PCB ชั้นสูงถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่าง ๆ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่ต้องการการส่งสัญญาณความเร็วสูงและวงจรที่ซับซ้อน
PCB ชั้นสูงมีชื่อเสียงสําหรับคุณภาพที่พิเศษและเทคโนโลยีที่ก้าวหน้าบางส่วนของลักษณะสําคัญของมันประกอบด้วย:
PCB ชั้นสูงมีบทบาทสําคัญในการทํางานของอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงในอุตสาหกรรมต่าง ๆ ด้วยเทคโนโลยีที่ก้าวหน้าและลักษณะพิเศษผลิตภัณฑ์นี้ได้กลายเป็นตัวเลือกสําหรับอุตสาหกรรมที่ต้องการความแม่นยําเมื่อพูดถึงการเชื่อมต่อความหนาแน่นสูงและวงจรที่ซับซ้อน PCB ชั้นสูงเป็นทางเลือกที่ดีที่สุดสําหรับวิศวกรและนักออกแบบทั่วโลก
PCB ชั้นสูงของเราเป็นคําตอบที่สมบูรณ์แบบ สําหรับการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อนและมีประสิทธิภาพสูงเราสามารถให้บริการกับคุณกับบอร์ด laminate ที่มีความซับซ้อน ที่ตอบสนองความต้องการเฉพาะของคุณ.
PCB ชั้นสูงของเราสามารถรองรับส่วนประกอบเล็กและแม่นยําที่มีขนาดรูขั้นต่ํา 0.2 มม.
PCB ชั้นสูงของเราถูกออกแบบโดยเฉพาะสําหรับการออกแบบวงจรความหนาแน่นสูงและซับซ้อน โดยมีจํานวนชั้นตั้งแต่ 6 ถึง 40 ชั้นทําให้ใช้พื้นที่ได้อย่างมีประสิทธิภาพมากขึ้น และเพิ่มความสมบูรณ์แบบของสัญญาณ.
เราใช้เทคนิคการผลิตที่ทันสมัยและอุปกรณ์ เพื่อให้ความกว้างเส้นขนานขั้นต่ํา 3 มิล / 3 มิลส่งผลให้มีแผ่นสายพานพิมพ์ชั้นนํา.
ด้วยบริการปรับแต่ง PCB ชั้นสูงของเรา คุณสามารถคาดหวังว่า จะมีแผ่นวงจรที่มีคุณภาพสูงและน่าเชื่อถือได้ สําหรับการใช้งานที่ต้องการมากที่สุดของคุณติดต่อเราในวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวิธีที่เราสามารถตอบสนองความต้องการเฉพาะเจาะจงของคุณ.
PCB ชั้นสูง เป็นสินค้าอิเล็กทรอนิกส์ที่อ่อนโยน ที่ต้องการการบรรจุและการขนส่งพิเศษ เพื่อให้แน่ใจว่ามันจะมาถึงลูกค้าอย่างปลอดภัยนี่คือขั้นตอนที่เราใช้ในการบรรจุและส่ง PCB ชั้นสูงของเรา:
เราใส่ใจมากในการจัดส่ง PCB ชั้นสูงของเรา เพื่อให้แน่ใจว่าพวกเขาจะมาถึงอย่างปลอดภัยและในเวลา
ด้วยการบรรจุอย่างรอบคอบ และวิธีการส่งที่น่าเชื่อถือ ลูกค้าสามารถไว้วางใจว่า PCB ชั้นสูงของพวกเขาจะมาถึงในสภาพที่สมบูรณ์แบบ
