| ชื่อแบรนด์: | Ben Qiang |
| เลขรุ่น: | FR-4/Rogers |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | custom made |
| เงื่อนไขการจ่ายเงิน: | การโอนธนาคาร/Alipay/PayPal |
| ความสามารถในการจําหน่าย: | 200,000 ตารางเมตร/ปี |

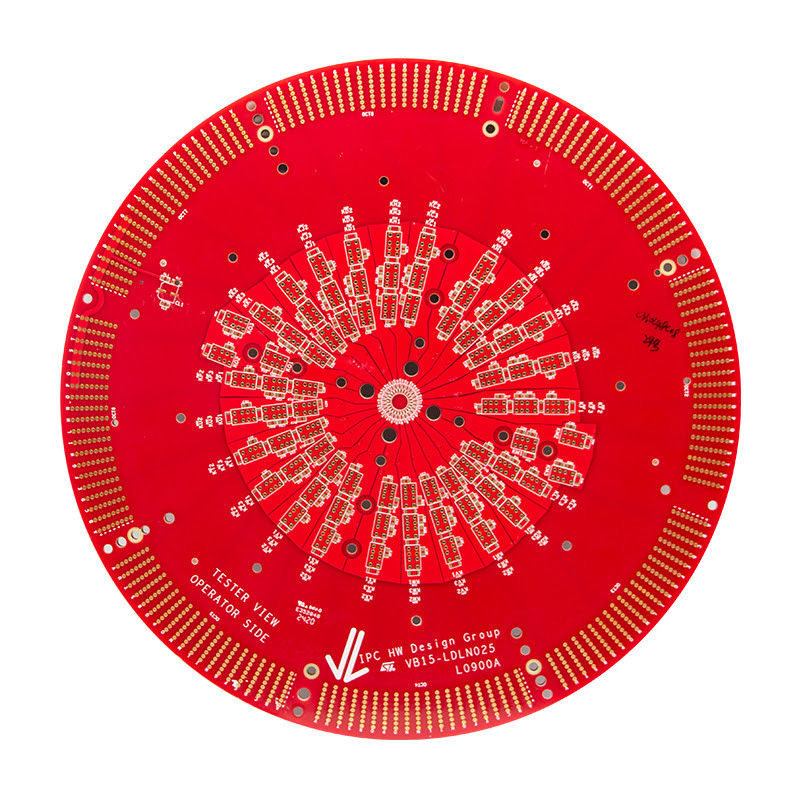

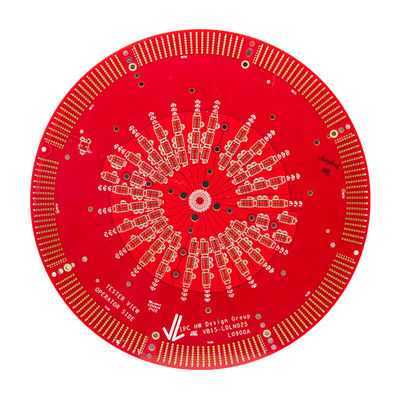

PCB ชั้นสูงที่มีขนาดหลุมขั้นต่ํา 0.2 มิลลิเมตรและ HASL การเสร็จสิ้นผิวสําหรับการออกแบบชั้นสูง
PCB ชั้นสูง เป็นแผ่นพิมพ์ระดับสูง ที่ถูกออกแบบมาเพื่อตอบสนองความต้องการที่ต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยการประกันความทนทานและความน่าเชื่อถือสําหรับโครงการอิเล็กทรอนิกส์ของคุณ.
PCB ชั้นสูงของเรามีการออกแบบชั้นสูงที่อนุญาตให้มีหลายชั้นของวงจร ทําให้มันเหมาะสําหรับการใช้งานอิเล็กทรอนิกส์ที่ซับซ้อนและความเร็วสูงการออกแบบที่ทันสมัยนี้ยังทําให้สัญญาณมีความสมบูรณ์แบบที่ดีขึ้น และลดการขัดแย้งส่งผลให้มีผลงานที่ดีกว่า
ด้วยการใช้เทคโนโลยีการควบคุมอุปสรรค พีซีบีชั้นสูงของเรา ให้การควบคุมที่แม่นยํามากกว่า คุณสมบัติไฟฟ้าของวงจร,การประกันการทํางานที่มีคุณภาพสูงและน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ของคุณ
PCB ชั้นสูงของเราถูกออกแบบด้วยขนาดหลุมขั้นต่ํา 0.2 มิลลิเมตร ทําให้การออกแบบแบบจุลินทรีย์สามารถดําเนินการได้อย่างแม่นยําทําให้สามารถสร้างอุปกรณ์อิเล็กทรอนิกส์ที่คอมพัคคติและมีความหนาแน่นสูง โดยไม่เสียสละการทํางาน.
นอกจากความแม่นยําสูงและการออกแบบที่ซับซ้อน PCB ชั้นสูงของเรายังให้ความสะอาดหน้ากาก solder ขั้นต่ํา 0.1 มม.นี้ให้ความคุ้มครองที่ดีที่สุดต่อการเชื่อมต่อ solder และรับประกันความน่าเชื่อถือและอายุยืนของอุปกรณ์อิเล็กทรอนิกส์ของคุณ.
PCB ชั้นสูงของเราถูกผลิตโดยใช้เทคนิคการผลิตที่ทันสมัยและอุปกรณ์ที่ทันสมัยซึ่งทําให้การควบคุมคุณภาพสูงสุด และรับประกันว่า ทุกผลิตภัณฑ์ตรงกับมาตรฐานความเป็นเลิศอย่างเข้มงวดของเรา.
เมื่อมันมาถึง PCB เกรดสูง PCB ชั้นสูงของเราเป็นทางเลือกที่ดีที่สุดสําหรับผู้เชี่ยวชาญในอุตสาหกรรมอิเล็กทรอนิกส์มันเป็นทางออกที่สมบูรณ์แบบ สําหรับโครงการอิเล็กทรอนิกส์ที่มีความสามารถสูงของคุณสั่งซื้อตอนนี้และสัมผัสความแตกต่างในคุณภาพและผลงานกับ PCB ชั้นสูงของเรา
| ชื่อสินค้า | PCB ชั้นสูง |
|---|---|
| ปลายผิว | HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา |
| วัสดุ | FR-4 |
| จํานวนชั้น | ชั้นสูง |
| สีหน้ากากผสม | เขียว น้ําเงิน ดํา แดง เหลือง ขาว |
| ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง | 3 มิล / 3 มิล |
| ขั้นต่ํา ความสะอาดของหน้ากากผสม | 0.1 มม. |
| ระยะเวลา | 3-5 วัน |
| ความหนาของทองแดง | 1/3 ออนซ์ ถึง 2 ออนซ์ |
| ความหนาของแผ่น | 0.2mm ถึง 6.0mm |
| สอดคล้องกับ RoHS | ใช่ |
PCB ชั้นสูง หรือที่รู้จักกันในชื่อ Superior printed wiring board เป็นชนิดของแผ่นวงจรพิมพ์ที่ออกแบบมาเพื่ออิเล็กทรอนิกส์ความแม่นยําและการส่งสัญญาณความเร็วสูงมันกลายเป็นส่วนประกอบที่จําเป็นในอุตสาหกรรมอิเล็กทรอนิกส์, เนื่องจากมันเป็นแพลตฟอร์มที่น่าเชื่อถือและมีประสิทธิภาพสําหรับอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ
ด้วยคุณสมบัติและความสามารถที่ก้าวหน้าของ PCB ชั้นสูง ใช้อย่างแพร่หลายในหลายประเภทการใช้งานและกรณีการณ์
PCB ชั้นสูงมักถูกใช้เป็นแผ่นพิมพ์ชั้นบนในอุปกรณ์อิเล็กทรอนิกส์ระดับสูง เช่น สมาร์ทโฟน, โน๊ตพ์ และคอนโซลเกมการ ออกแบบ และ การ สร้าง ที่ ดี ที่สุด ทํา ให้ เป็น ตัว เลือก ที่ สมบูรณ์แบบ สําหรับ อุปกรณ์ ที่ มี ความ พัฒนาการความสามารถของ PCB ชั้นสูงในการจัดการกับการส่งสัญญาณความเร็วสูงและสายไฟที่แม่นยําของมันทําให้การทํางานของอุปกรณ์เหล่านี้เรียบร้อย
ในภาคอุตสาหกรรม PCB ชั้นสูงถูกใช้อย่างแพร่หลายในฐานะวงจรพิมพ์ชั้นบนในอุปกรณ์และเครื่องจักรการสร้างที่มีคุณภาพสูงและการทํางานที่น่าเชื่อถือทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานอุตสาหกรรม. PCB ชั้นสูงสามารถทนต่ออุณหภูมิที่สูงสุด, ความสั่นสะเทือน, และสภาพที่ยากลําบากอื่น ๆ ทําให้มันเหมาะสําหรับการใช้ในสถานที่อุตสาหกรรมต่างๆ
การใช้งานที่สําคัญอีกอย่างของ PCB ชั้นสูงคือในอุตสาหกรรมการแพทย์สายไฟที่แม่นยํา และความสามารถในการส่งสัญญาณความเร็วสูง ทําให้มันเป็นตัวเลือกที่สมบูรณ์แบบสําหรับอุปกรณ์การแพทย์ เช่น เครื่องฉายเสียงPCB ชั้นสูงสามารถจัดการข้อมูลที่ซับซ้อนและรุนแรง ทําให้มันเป็นองค์ประกอบที่จําเป็นในอุปกรณ์การแพทย์ความแม่นยํา
PCB ชั้นสูงยังถูกใช้อย่างแพร่หลายในเครือข่ายการสื่อสารความเร็วสูง เช่น 5G และเครือข่ายไฟเบอร์ออปติกความสามารถในการรับมือการส่งสัญญาณความเร็วสูงและการสูญเสียสัญญาณที่ต่ําทําให้มันเป็นทางเลือกที่นิยมสําหรับเครือข่ายเหล่านี้การออกแบบ PCB ชั้นสูงยังทําให้การถ่ายทอดข้อมูลเร็วขึ้น ทําให้มันเป็นสิ่งสําคัญสําหรับการทํางานอย่างเรียบร้อยของเครือข่ายเหล่านี้
ในอุตสาหกรรมอากาศและการป้องกัน พีซีบีชั้นสูงมีบทบาทสําคัญในการทํางานของระบบและอุปกรณ์อิเล็กทรอนิกส์ต่างๆผลงานสูงและความน่าเชื่อถือทําให้มันเป็นทางเลือกที่ดีสําหรับการใช้ในเครื่องบินความสามารถของ PCB ชั้นสูงในการทนต่อสภาพแวดล้อมที่รุนแรงและสายไฟที่แม่นยําทําให้มันจําเป็นสําหรับการใช้งานเหล่านี้
สรุปคือ สีหน้ากากผสม PCB ชั้นสูง รวมถึงสีเขียว สีฟ้า สีดํา สีแดง สีเหลือง และสีขาวและความสะอาดอย่างต่ําสุดของผ้าไหมและความสะอาดของหน้ากากผสมของ 0.15 มิลลิเมตรและ 0.1 มิลลิเมตร ตามลําดับ ทําให้มันเป็นสินค้าที่หลากหลายและต้องการมากในอุตสาหกรรมอิเล็กทรอนิกส์การใช้งานและสถานการณ์ของมันจะตั้งแต่ อิเล็กทรอนิกส์ผู้บริโภคระดับสูง ถึงอุปกรณ์อุตสาหกรรมและการแพทย์ที่สําคัญ, สะท้อนความสําคัญและผลกระทบของมันในโลกของอิเล็กทรอนิกส์ความแม่นยําและการส่งสัญญาณความเร็วสูง
ที่ High Layer PCB เราให้บริการด้านการปรับแต่งแบบเป็นส่วนตัว สําหรับแผ่นวงจรพิมพ์ระดับสูงทีมงานผู้เชี่ยวชาญของเรามุ่งมั่นที่จะให้คุณมีคุณภาพที่ดีที่สุดและการทํางานสําหรับความต้องการเฉพาะของคุณ.
ด้วยบอร์ดวงจรพิมพ์ระดับสูงของเรา เรานําเสนอหลากหลายตัวเลือกในการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของคุณ
บางส่วนของบริการที่กําหนดเองของเรารวมถึง:
ทีมวิศวกรที่มีประสบการณ์ของเราจะทํางานอย่างใกล้ชิดกับคุณ เพื่อเข้าใจความต้องการพิเศษของคุณ และให้คุณกับการแก้ไขที่ดีที่สุดสําหรับ PCB เกรดสูงของคุณ
การเลือก PCB ชั้นสูงสําหรับความต้องการการปรับแต่งของคุณหมายถึงการเลือกคุณภาพ ความน่าเชื่อถือและการทํางาน บางเหตุผลหลักที่จะเลือกเรารวมถึง:
เชื่อใจเราให้บริการคุณกับบริการที่กําหนดเองที่ดีที่สุดสําหรับความต้องการ PCB เกรดสูงของคุณ ติดต่อเราวันนี้เพื่อหารือความต้องการของคุณและได้รับอัตราส่วนสําหรับบริการของเรา
หลังจากการผลิตและการทดสอบ PCB ชั้นสูงจะถูกบรรจุอย่างรอบคอบเพื่อให้แน่ใจว่าการจัดส่งของมันปลอดภัยให้กับลูกค้า
เมื่อบรรจุแล้ว PCB ชั้นสูงจะถูกส่งไปยังลูกค้าโดยใช้วิธีการส่งที่น่าเชื่อถือ. กระบวนการส่งประกอบด้วยขั้นตอนต่อไปนี้:
ด้วยการบรรจุอย่างรอบคอบ และวิธีการส่งที่น่าเชื่อถือ เรารับประกันว่า PCB ชั้นสูงจะมาถึงจุดหมายในสภาพที่สมบูรณ์แบบ
