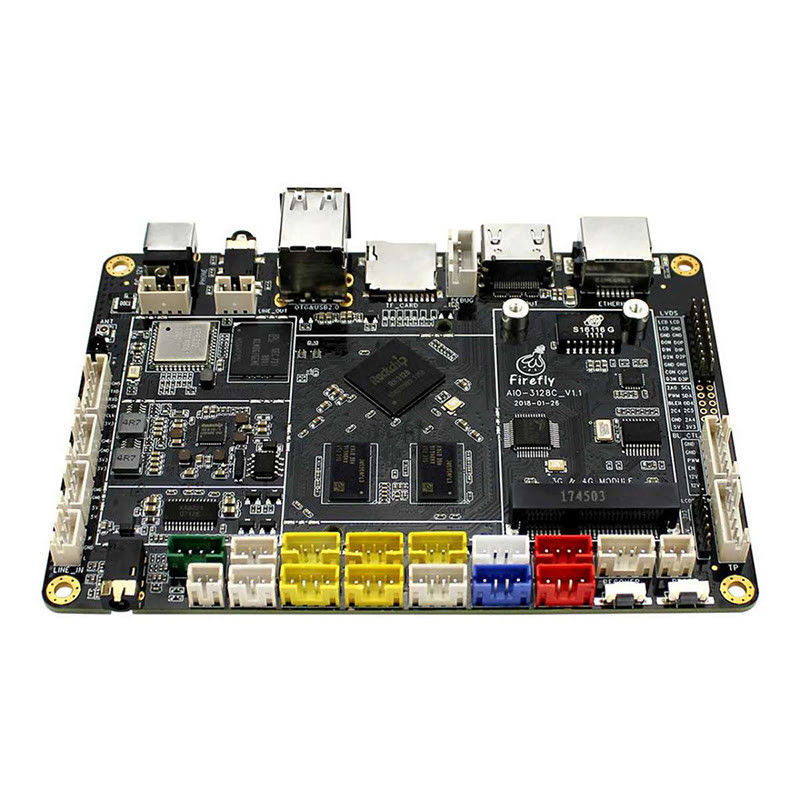

6 Layers Electronics บริการประกอบ PCB สําหรับการสื่อสาร

6 Layers Electronics บริการประกอบ PCB สําหรับการสื่อสาร

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
ปลายผิว:
HASL, ENIG, OSP, ซิลเวอร์แช่
วัสดุของ PCB:
FR-4
รายการ:
การประกอบ PCB
วัสดุพื้นฐาน:
ทองแดง
วัสดุ PCB:
FR-4
การประยุกต์ใช้ PCB:
AI Android สมาร์ทโมดูล
เส้นผ่านศูนย์กลางรูต่ำสุด:
0.1มม
ลักษณะ:
ความน่าเชื่อถือและความแม่นยำสูง
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

บริการประกอบ PCB อิเล็กทรอนิกส์

,

บริการประกอบ PCB 6 ชั้น

,

บริการทําต้นแบบ PCB การสื่อสาร

คําอธิบายสินค้า

การประกอบอิเล็กทรอนิกส์ 6 ชั้นสําหรับการสื่อสาร โดยใช้กระบวนการทองดําน้ํา

คําอธิบายสินค้า:

ภาพรวมสินค้า: การสื่อสาร PCB ประกอบ

เครื่องประกอบ PCB การสื่อสาร เป็นเครื่องประกอบอิเล็กทรอนิกส์ที่มีคุณภาพสูง ที่ถูกออกแบบมาโดยเฉพาะสําหรับอุปกรณ์การสื่อสารทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการประกอบการติดตั้งบอร์ดสื่อสารและการประกอบการประกอบการพิมพ์บอร์ดสื่อสาร.

องค์ประกอบ PCB การสื่อสารของเราทําจากวัสดุ FR-4 รับประกันความทนทานและความมั่นคงสําหรับอุปกรณ์การสื่อสารของคุณทําให้มันเหมาะสําหรับการใช้งานด้านการสื่อสารที่หลากหลาย.

ด้วยกว้างรูขั้นต่ํา 0.2 มิลลิเมตร ผลิตภัณฑ์นี้ให้การติดตั้งที่แม่นยําและแม่นยําสําหรับองค์ประกอบอิเล็กทรอนิกส์คุณสมบัตินี้มีความสําคัญในการรับประกันการทํางานและอายุยาวของอุปกรณ์การสื่อสารของคุณ.

เพื่อรับรองคุณภาพสูงสุด การประชุม PCB การสื่อสารของเราผ่านการทดสอบ E 100% ซึ่งตรวจสอบความบกพร่องใด ๆ ในบอร์ดวงจรกระบวนการนี้รับประกันความน่าเชื่อถือและผลิตภัณฑ์ของเราให้ความสงบในจิตใจ

PCB Gold Process ของเราใช้ทองท่วม เพื่อให้ความสามารถในการนําไฟและความทนทานต่อการกัดกร่อนสูงขึ้นรวมถึงการส่งข้อมูลความเร็วสูงและการประมวลผลสัญญาณ.

เรานําเสนอผิวสีที่หลากหลายสําหรับการประกอบ PCB การสื่อสารของเรา รวมถึง HASL, ENIG, OSP, และท่วมเงินตัวเลือกเหล่านี้ทําให้คุณเลือกการจบพื้นผิวที่ดีที่สุดสําหรับความต้องการการสื่อสารเฉพาะของคุณ.

การประกอบ PCB การสื่อสารของเราเป็นคําตอบที่สมบูรณ์แบบ สําหรับความต้องการในการประกอบอิเล็กทรอนิกส์ของคุณในอุตสาหกรรมการสื่อสาร ด้วยวัสดุที่มีคุณภาพสูงของเราและการทดสอบอย่างเข้มงวดเรารับประกันให้บริการ PCB ที่ดีที่สุดสําหรับอุปกรณ์การสื่อสารของคุณ



ลักษณะ:

  • ชื่อสินค้า: การสื่อสาร PCB Assembly
  • การทดสอบ: 100% E-Test
  • ปลายผิว:
    • HASL
    • ENIG
    • OSP
    • เหรียญทองแดงลึกลง
  • คุณสมบัติ: ความน่าเชื่อถือและแม่นยําสูง
  • วัสดุพื้นฐาน: ทองแดง
  • ชั้น PCB: 6 ชั้น
  • การประกอบแผ่นวงจรสื่อสาร
  • การประกอบ motherboard การสื่อสาร
  • การสื่อสาร การประกอบแผ่นวงจรพิมพ์


ปริมาตรเทคนิค:

ชื่อสินค้า การสื่อสาร 4G/สวิตช์เครือข่าย
ประเภทการประกอบแผ่นวงจร การสื่อสาร PCB การประกอบ
วัสดุ PCB FR-4
ชั้น 6 ชั้น
วัสดุพื้นฐาน ทองแดง
ปลายผิว HASL, ENIG, OSP, Immersion เงิน
กว้างของหลุม 0.1 มม.

วัสดุ PCB FR-4
การขอ PCB Gerber&BOM
โครงการ การประมวลผลของวัสดุที่ได้รับ
วัสดุ FR-4
คําสําคัญ การสื่อสาร การประกอบแผ่นวงจรสื่อสาร การประกอบ PCB ระบบสื่อสาร การประกอบแผ่นวงจรพิมพ์สื่อสาร การสื่อสาร 4G การเปลี่ยนเครือข่าย


การใช้งาน:

การสื่อสาร การประกอบ PCB สําหรับเครือข่ายสื่อสารที่มีประสิทธิภาพ

การสื่อสาร PCB Assembly เป็นส่วนประกอบที่จําเป็นสําหรับอุปกรณ์การสื่อสารใด ๆ ที่ให้เครือข่ายการสื่อสารที่มั่นคงและมีประสิทธิภาพการประกันความทนทานและความน่าเชื่อถือในสภาพแวดล้อมการสื่อสารที่ต้องการมากที่สุด.

สถานการณ์การใช้งาน

การประกอบ PCB สื่อสารเหมาะสําหรับอุปกรณ์สื่อสารที่หลากหลาย ประกอบด้วย แต่ไม่จํากัด:

  • อุปกรณ์โทรคมนาคม
  • ระบบสื่อสารดาวเทียม
  • อุปกรณ์วิทยุ
  • อุปกรณ์สื่อสารไร้สาย
  • รูเตอร์และสวิตช์เครือข่าย

ด้วยวัสดุ PCB 6 ชั้น สินค้านี้ถูกออกแบบมาเพื่อตอบสนองความต้องการของระบบสื่อสารที่ซับซ้อนการประกันการส่งข้อมูลและสัญญาณได้อย่างเรียบร้อย.

ลักษณะ และ ประโยชน์

การประกอบ PCB การสื่อสารเป็นองค์ประกอบที่สําคัญในการจัดตั้งและบํารุงรักษาเครือข่ายการสื่อสารที่น่าเชื่อถือ คุณลักษณะและประโยชน์ของมันประกอบด้วย:

  • วัสดุ FR-4 คุณภาพสูงเพื่อความทนทานและความมั่นคง
  • การทดสอบแบบ E-Test 100% เพื่อให้แน่ใจถึงการทํางานของหน่วยแต่ละหน่วย
  • 6 ชั้นของวัสดุ PCB สําหรับระบบสื่อสารที่ซับซ้อน
  • 0กว้างขวางรูขั้นต่ํา.2mm สําหรับการเชื่อมต่อที่แม่นยํา
  • เครือข่ายสื่อสารที่มีประสิทธิภาพและมีประสิทธิภาพ
  • การปรับปรุงการส่งข้อมูลและสัญญาณ
  • ลดเวลาหยุดทํางานและค่ารักษา
วิธี การ

การสื่อสาร PCB Assembly เป็นแผ่นวงจรหลายชั้นที่เชื่อมต่อส่วนประกอบอิเล็กทรอนิกส์ต่างๆ ในอุปกรณ์สื่อสารส่วนประกอบเหล่านี้ทํางานร่วมกัน เพื่อส่งและรับข้อมูลและสัญญาณ, รับประกันการสื่อสารที่เรียบร้อยระหว่างอุปกรณ์

ก่อนการส่งสินค้าไปให้ลูกค้า มันต้องผ่านการทดสอบแบบ E-Test 100% เพื่อให้แน่ใจว่า ทุกส่วนเชื่อมทํางานอย่างถูกต้องกระบวนการนี้รับประกันคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์สุดท้าย.

สรุป

องค์ประกอบ PCB การสื่อสารเป็นองค์ประกอบที่จําเป็นสําหรับอุปกรณ์การสื่อสารใด ๆ ที่ให้เครือข่ายการสื่อสารที่มั่นคงและมีประสิทธิภาพ ด้วยวัสดุ FR-4 คุณภาพสูงและ 0ขนาดกระจกขั้นต่ํา 0.2 มิลลิเมตร มันถูกออกแบบมาเพื่อตอบสนองความต้องการของระบบสื่อสารที่ซับซ้อน คุณสมบัติและข้อดีของมันทําให้มันเป็นทรัพย์สินที่มีค่าสําหรับเครือข่ายสื่อสารใด ๆการรับรองการสื่อสารที่มีประสิทธิภาพและน่าเชื่อถือตลอดเวลา.



การปรับแต่ง:

การสื่อสาร การประกอบ PCB บริการตามความต้องการ
วัตถุ: การประกอบ PCB
ชื่อสินค้า PCBA: สื่อสาร 4G/สวิตช์เครือข่าย

การประกอบ PCB การสื่อสารของเราถูกออกแบบโดยเฉพาะสําหรับอุปกรณ์การสื่อสาร ให้ความน่าเชื่อถือสูงและความแม่นยําสําหรับอุปกรณ์ของคุณเราสามารถตอบสนองความต้องการเฉพาะเจาะจงของคุณ และให้คุณกับการแก้ไขที่ดีที่สุดสําหรับความต้องการการสื่อสารของคุณ.

คุณสมบัติ: ความน่าเชื่อถือและแม่นยําสูง

PCB Assembly ของเราสําหรับอุปกรณ์สื่อสารถูกสร้างขึ้นด้วยวัสดุที่มีคุณภาพสูง และเทคโนโลยีที่ก้าวหน้าเราเข้าใจความสําคัญของการสื่อสารที่น่าเชื่อถือ และผลิตภัณฑ์ของเราถูกออกแบบมาเพื่อตอบสนองมาตรฐานสูงสุด.

การทดสอบ: 100% E-Test

เพื่อรับรองคุณภาพและการทํางานของ PCB ของเรา เราดําเนินการ 100% E-Test บนผลิตภัณฑ์ทั้งหมดของเราการรับประกันผลิตภัณฑ์ของเราให้ตรงกับมาตรฐานความน่าเชื่อถือและความแม่นยําสูงสุด.

การขอ PCB: Gerber&BOM

เราเข้าใจความสําคัญของความแม่นยําและความละเอียดในการประกอบ PCB สําหรับอุปกรณ์สื่อสาร นั่นคือเหตุผลที่เราต้องการ Gerber และ BOM ไฟล์สําหรับทุกคําขอ PCB ของเราซึ่งทําให้เราสามารถให้คําตอบที่เหมาะสมที่สุดกับความต้องการในการสื่อสารของคุณ.



การบรรจุและการขนส่ง

การบรรจุและการขนส่งสําหรับการสื่อสาร PCB Assembly
การบรรจุ:

การประกอบ PCB การสื่อสารของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อให้การจัดส่งปลอดภัยถึงประตูของคุณองค์ประกอบแต่ละชิ้นถูกห่อในวัสดุบรรจุกันสแตตติก เพื่อป้องกันความเสียหายระหว่างการขนส่ง.

จากนั้น PCB จะถูกวางไว้ในกล่องกระดาษแข็งแรง ซึ่งถูกปิดด้วยเทปบรรจุเพื่อรักษาเนื้อหาของมันกล่องมีเครื่องหมายที่ชัดเจนและชัดเจน เพื่อแสดงถึงความเปราะบางของเนื้อหาและเพื่อให้แน่ใจว่าการจัดการที่เหมาะสมระหว่างการส่ง.

การขนส่ง

เรานําเสนอทางเลือกการจัดส่งที่หลากหลายเพื่อตอบสนองความต้องการและงบประมาณเฉพาะเจาะจงของคุณ วิธีการจัดส่งมาตรฐานของเราคือผ่านบริการส่งสารที่มีชื่อเสียง เช่น DHL, UPS และ FedExบริการเหล่านี้ทําให้การจัดส่งสินค้าของเราได้อย่างน่าเชื่อถือและทันเวลา ให้กับลูกค้าทั่วโลก.

หากคุณต้องการการจัดส่งที่รวดเร็ว เรายังให้บริการทางเลือกการจัดส่งที่รวดเร็ว ด้วยค่าธรรมเนียมเพิ่มเติม โปรดติดต่อเราเพื่อข้อมูลเพิ่มเติมเกี่ยวกับอัตราการจัดส่งที่รวดเร็วและเวลาจัดส่ง

สําหรับการสั่งซื้อจํานวนมาก เราสามารถจัดการส่งสินค้าทางทะเลหรือทางอากาศ เพื่อลดต้นทุนและรับประกันการจัดส่งในเวลาที่ถูกต้องทีมงานของเราจะทํางานอย่างใกล้ชิดกับคุณ เพื่อกําหนดวิธีการส่งที่คุ้มค่าและมีประสิทธิภาพที่สุดสําหรับการสั่งซื้อของคุณ.

เมื่อการสั่งซื้อของคุณถูกส่งไป เราก็จะให้หมายเลขติดตามให้คุณ เพื่อให้คุณสามารถติดตามความก้าวหน้าและวันจัดส่งประมาณเราใส่ใจอย่างมากในการบรรจุและส่ง PCB การสื่อสารของเรา การประชุมเพื่อให้แน่ใจว่าการมาถึงที่ปลอดภัยของคุณ.
