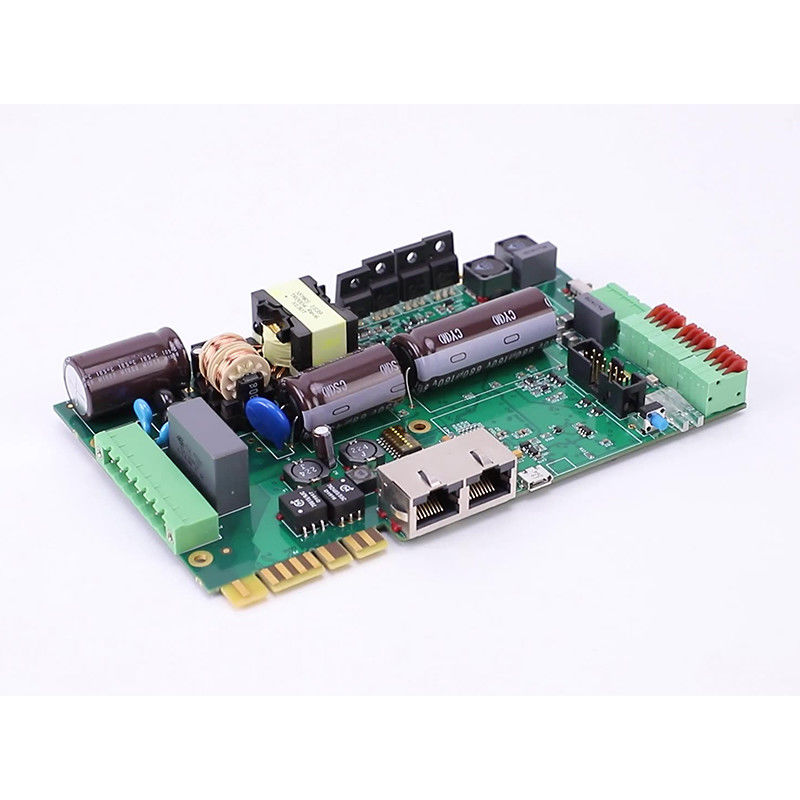

การสื่อสาร Pcb การประกอบแผ่น PCB วัสดุพื้นฐานทองแดง HASL

การสื่อสาร Pcb การประกอบแผ่น PCB วัสดุพื้นฐานทองแดง HASL

ชื่อแบรนด์: Ben Qiang
เลขรุ่น: FR-4/Rogers
ขั้นต่ำ: 1 ชิ้น
ราคา: custom made
เงื่อนไขการจ่ายเงิน: การโอนธนาคาร/Alipay/PayPal
ความสามารถในการจําหน่าย: 200,000 ตารางเมตร/ปี
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่, จีน
ได้รับการรับรอง:
ISO/TS16949/RoHS/TS16949
คำขอ PCB:
เกอร์เบอร์&BOM
วัสดุพื้นฐาน:
ทองแดง
โครงการ:
การประมวลผลของวัสดุที่เข้ามา
ชั้น PCB:
6 ชั้น
วัสดุ PCB:
FR-4
ลักษณะ:
ความน่าเชื่อถือและความแม่นยำสูง
วัสดุ:
FR-4
รายละเอียดการบรรจุ:
การบรรจุกระเป๋าเปียกกระเป๋าอากาศ
สามารถในการผลิต:
200,000 ตารางเมตร/ปี
เน้น:

การสื่อสาร PCB การประชุมพาน

,

พื้นฐานทองแดง PCB Board Assembly

,

HASL รูปแบบการประกอบบอร์ดวงจร

คําอธิบายสินค้า

ความน่าเชื่อถือสูง การสื่อสาร PCB การประกอบด้วยกระบวนการทอง Immersion

คําอธิบายสินค้า:

การสื่อสาร PCB การประกอบ

การสื่อสาร การประกอบ PCB เป็นองค์ประกอบที่สําคัญในการผลิตอุปกรณ์สื่อสารมันมีหน้าที่เชื่อมต่อส่วนต่าง ๆ ของบอร์ดการสื่อสารและรับประกันการทํางานที่ดีของพวกเขาด้วยการทําปลายผิวที่หลากหลายและกระบวนการทอง PCB ที่ก้าวหน้า การประชุม PCB การสื่อสารของเรารับประกันผลงานที่มีคุณภาพสูงและการเชื่อมต่อการสื่อสารที่น่าเชื่อถือ

ภาพรวมสินค้า

การประกอบ PCB การสื่อสารของเราเป็นแผ่นวงจรพิมพ์ 6 ชั้น (PCB) ที่ถูกออกแบบโดยเฉพาะสําหรับอุปกรณ์การสื่อสารOSP, และ Immersion Silver ซึ่งทําให้คุณสามารถเลือกการเสร็จที่เหมาะสมที่สุดสําหรับความต้องการเฉพาะของคุณทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์สื่อสาร.

ปลายผิว

การเสร็จสิ้นผิวของ PCB เป็นสิ่งสําคัญในการกําหนดผลงานของมัน ความน่าเชื่อถือและความทนทาน การประกอบ PCB การสื่อสารของเราให้บริการที่หลากหลายการเสร็จสิ้นผิวที่จะเลือก, รวมถึง:

  • การปรับระดับของเครื่องเชื่อมอากาศร้อน (HASL)
  • โลหะลึกลงในไนเคิลไร้ไฟฟ้า (ENIG)
  • สารอนุรักษ์การผสมผสานทางอินทรีย์ (OSP)
  • เหรียญทองแดงลึกลง

แต่ละชิ้นของผิวมีข้อดีที่เป็นเอกลักษณ์ของตัวเอง และเหมาะสําหรับการใช้งานที่แตกต่างกันทีมงานผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกการทําปลายพื้นที่ที่เหมาะสมที่สุดสําหรับความต้องการอุปกรณ์สื่อสารเฉพาะของคุณ.

ชั้น PCB

การประกอบ PCB การสื่อสารของเราเป็น PCB 6 ชั้นที่ออกแบบเพื่อให้การเชื่อมต่อที่มีประสิทธิภาพสูงและน่าเชื่อถือสําหรับอุปกรณ์การสื่อสารชั้นหลายชั้นทําให้วงจรที่ซับซ้อนและลดขนาดรวมของ PCBทําให้มันคอมแพคต์และมีประสิทธิภาพมากขึ้น

กว้างของหลุม

กว้างขวางรูขั้นต่ําของ PCB การสื่อสารของเรา เป็น 0.2 มิลลิเมตร, รับรองการเชื่อมต่อแม่นยําและแม่นยําสําหรับอุปกรณ์การสื่อสารของคุณ.กว้างขนาดเล็กนี้ทําให้มีส่วนประกอบมากขึ้นที่จะวางบน PCBทําให้มันหลากหลายและมีประสิทธิภาพมากขึ้น

การทดสอบ

การประชุม PCB การสื่อสารของเราผ่านการทดสอบ E 100% เพื่อให้แน่ใจว่ามันทํางานและมีความน่าเชื่อถือการทดสอบนี้รวมถึงการตรวจสอบทุกการเชื่อมต่อและส่วนประกอบบน PCB เพื่อให้แน่ใจว่าพวกเขาทํางานตามที่ตั้งใจกระบวนการทดสอบที่เข้มงวดนี้รับประกันว่า PCB Assembly ของเราตรงกับมาตรฐานคุณภาพสูงสุด และสามารถให้การเชื่อมต่อการสื่อสารที่มั่นคงและมีประสิทธิภาพ

กระบวนการ PCB ทองคํา

นอกจากตัวเลือกการทําปลายพื้นผิวแล้ว การประกอบ PCB การสื่อสารของเรายังนําเสนอกระบวนการทอง PCB ที่มีความก้าวหน้าที่รู้จักกันในชื่อ Immersion Goldกระบวนการ นี้ เกี่ยว ข้อง กับ การ ปก ปก PCB ด้วย ชั้น นุ่ม ของ ทองซึ่งทําให้ PCB ของเรา เหมาะสําหรับการใช้ในอุปกรณ์การสื่อสารที่เชื่อถือและเชื่อมต่อที่มั่นคงเป็นสิ่งสําคัญ

สรุป

การสื่อสาร การโทรคมนาคม PCB ประชุม, การสื่อสาร บอร์ด Mount ประชุม, และ PCB ประชุมสําหรับอุปกรณ์การสื่อสารการสื่อสารของเรา PCB ประชุมสามารถให้เชื่อมต่อที่น่าเชื่อถือและมีประสิทธิภาพสูงด้วยการทําผิวที่ทันสมัย หลายชั้น กว้างรูเล็ก การทดสอบอย่างละเอียด และกระบวนการ PCB ทองที่ทันสมัย PCB Assembly ของเราเป็นทางเลือกที่สมบูรณ์แบบสําหรับอุปกรณ์การสื่อสารของคุณติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับการประชุม PCB สื่อสารของเราและวิธีการที่มันสามารถได้รับประโยชน์จากธุรกิจของคุณ.



ลักษณะ:

  • ชื่อสินค้า: การสื่อสาร PCB Assembly
  • กว้างของหลุม: 0.2 มม.
  • การขอ PCB: Gerber&BOM
  • วัสดุ: FR-4
  • Pcba ชื่อสินค้า: 4G สื่อสาร/สวิตช์เครือข่าย
  • วัตถุ: การประกอบ PCB


ปริมาตรเทคนิค:

การสื่อสาร ปริมาตรเทคนิคการประกอบ PCB
ลักษณะ ความ น่า เชื่อถือ และ ความ แม่นยํา
วัสดุของ PCB FR-4
Pcba ชื่อสินค้า การสื่อสาร 4G/สวิตช์เครือข่าย
การทดสอบ 100% E-Test
โครงการ การประมวลผลของวัสดุที่ได้รับ
วัสดุ PCB FR-4
ปลายผิว HASL, ENIG, OSP, Immersion เงิน
รายการ การประกอบ PCB
กระบวนการ Pcb Glod ทองท่วม
การขอ PCB Gerber&BOM

คําค้นหา: เครื่องสื่อสาร PCB ประกอบ, เครื่องสื่อสาร PCB ประกอบ, เครื่องสื่อสาร PCB ประกอบ



การใช้งาน:

การสื่อสาร PCB การประกอบ

การสื่อสาร PCB Assembly เป็นองค์ประกอบที่สําคัญในด้านอุปกรณ์โทรคมนาคมมันมีบทบาทสําคัญในการสื่อสารและการถ่ายทอดข้อมูลที่มีประสิทธิภาพในระบบสื่อสารต่างๆ. ชุด PCB นี้ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานในการสื่อสาร และถูกทําจากวัสดุ FR-4 คุณภาพสูง, รับประกันการเชื่อมต่อที่น่าเชื่อถือและการทํางานที่มั่นคง

การใช้งานและสถานการณ์

การประชุม PCB การสื่อสารถูกใช้อย่างแพร่หลายในระบบการสื่อสารที่แตกต่างกัน เช่น โทรศัพท์มือถือ รูเตอร์ ดาวเทียม และอุปกรณ์โทรคมนาคมอื่น ๆมันยังถูกใช้ทั่วไปในการประกอบ motherboard การสื่อสาร, ที่มันทําหน้าที่เป็นบอร์ดวงจรหลักสําหรับระบบทั้งหมด ในชุดนี้ PCB ผิดชอบในการเชื่อมต่อและควบคุมส่วนประกอบที่มีประสิทธิภาพสูงทั้งหมดการประกันการสื่อสารที่เรียบร้อยและมีประสิทธิภาพ.

วัสดุและวิธีการ

การสื่อสาร PCB Assembly ผลิตจากวัสดุ FR-4, ซึ่งเป็นชนิดของไฟ- retardant ใยแก้ว epoxy laminate.วัสดุนี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ เนื่องจากความแข็งแรงสูง, ความทนความร้อน, และคุณสมบัติการกันไฟฟ้าที่ดีเยี่ยมที่ให้พื้นผิวเรียบและน่าเชื่อถือสําหรับการติดตั้งส่วนประกอบและรับประกันการเชื่อมต่อที่มั่นคงและทนทาน.

การประมวลผลของวัสดุที่ได้รับ

การประมวลผลของวัสดุที่เข้ามาเป็นขั้นตอนสําคัญในการผลิต PCB การสื่อสารวัสดุ FR-4 ถูกตรวจสอบและทดสอบอย่างละเอียด เพื่อให้แน่ใจว่ามีคุณภาพ ก่อนที่จะใช้ในการประกอบกระบวนการทอง PCB ที่มีคุณภาพสูงยังถูกตรวจสอบอย่างเข้มงวดเพื่อให้แน่ใจว่ามีประสิทธิภาพในการให้ผิวที่น่าเชื่อถือสําหรับองค์ประกอบกระบวนการที่ระมัดระวังนี้รับประกันว่าผลิตภัณฑ์สุดท้ายจะตรงกับมาตรฐานคุณภาพและผลงานที่สูงสุด.

การออกแบบวงจรความหนาแน่นสูง

การประกอบ PCB การสื่อสารถูกออกแบบด้วยเทคโนโลยีที่ก้าวหน้าและการออกแบบวงจรความหนาแน่นสูงทําให้เหมาะสําหรับใช้ในอุปกรณ์โทรคมนาคมขนาดเล็กการออกแบบวงจรความหนาแน่นสูงยังทําให้การถ่ายทอดข้อมูลและสัญญาณมีประสิทธิภาพ ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับระบบสื่อสารความเร็วสูง

ข้อดี

หนึ่งในข้อดีหลักของการประกอบ PCB การสื่อสารคือความสามารถในการให้การเชื่อมต่อที่มั่นคงและยาวนานในระบบการสื่อสารต่างๆองค์ประกอบที่มีประสิทธิภาพสูง และเทคโนโลยีที่ทันสมัย ทําให้มันเป็นตัวเลือกที่น่าเชื่อถือสําหรับการสื่อสารที่มีประสิทธิภาพการใช้วัสดุ FR-4 และกระบวนการทองแบบจมน้ํายังประกันความยาวนานและความทนทานของชุด ทําให้มันเป็นตัวเลือกที่มีประหยัดสําหรับผู้ผลิตอุปกรณ์โทรคมนาคม

สรุป

การประกอบ PCB สื่อสารเป็นองค์ประกอบที่สําคัญในด้านอุปกรณ์โทรคมนาคม การใช้วัสดุ FR-4 คุณภาพสูงและเทคโนโลยีที่ก้าวหน้าทําให้มันเป็นทางเลือกที่น่าเชื่อถือและมีประสิทธิภาพสําหรับระบบสื่อสารด้วยการถ่ายทอดข้อมูลความเร็วสูง การออกแบบวงจรความหนาแน่นสูง และการทํางานที่มั่นคง



การปรับแต่ง:

บริการที่กําหนดเองสําหรับการสื่อสาร PCB การประกอบ

วัตถุ: การประกอบ PCB

การใช้งาน PCB: AI Android Smart Module

กว้างขั้นต่ําของหลุม: 0.2 มิลลิเมตร

ชั้น PCB: 6 ชั้น

การขอ PCB: Gerber & BOM



ที่ Electronics Assembly เราเชี่ยวชาญในการให้บริการด้านการประกอบ PCB สื่อสารที่มีคุณภาพสูงที่สุด สําหรับลูกค้าของเราและมุ่งมั่นในการนําเสนอคําตอบที่น่าเชื่อถือและมีประสิทธิภาพ สําหรับความต้องการการสื่อสารของคุณ.



บริการประกอบพานสื่อสารของเราถูกออกแบบมาเพื่อตอบสนองความต้องการเฉพาะเจาะจงของ AI Android Smart Module เราเข้าใจความสําคัญของความละเอียดและความแม่นยําในด้านนี้ดังนั้นเราจึงให้กว้างรูขั้นต่ํา 0.2 มิลลิเมตร เพื่อให้ความสามารถที่ดีที่สุด



บริการประกอบ PCB ของเรายังมีตัวเลือก 6 ชั้น ให้คุณความยืดหยุ่นและความสามารถที่คุณต้องการสําหรับเครือข่ายการสื่อสารของคุณเราใช้ไฟล์ Gerber & BOM เพื่อให้แน่ใจว่าการบูรณาการและความสอดคล้องได้อย่างต่อเนื่องกับระบบที่มีอยู่.



เมื่อมันมาถึง Communication Network Assembly Board เราคือคู่หูของคุณสําหรับความต้องการในการปรับแต่งของคุณทีมงานของเรามุ่งมั่นที่จะนําเสนอผลิตภัณฑ์และบริการที่มีคุณภาพสูงและเราพยายามที่จะเกินความคาดหวังของคุณทุกครั้ง.



การบรรจุและการขนส่ง

การสื่อสาร PCB ประกอบการบรรจุและการจัดส่ง

ผลิตภัณฑ์ประกอบ PCB การสื่อสารของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อให้การจัดส่งที่ปลอดภัยต่อลูกค้าของเราแต่ละพัสดุถูกออกแบบเพื่อปกป้องส่วนประกอบที่อ่อนแอและป้องกันการเสียหายระหว่างการส่ง.

การบรรจุ

การประกอบ PCB การสื่อสารถูกวางไว้ในถุงกันสแตตติกก่อน เพื่อป้องกันการปล่อยไฟฟ้าสแตตติกระหว่างการจัดการและการขนส่งจากนั้นมันจะวางในกล่องกระดาษแข็งแรงที่มีการใส่ฟองเพื่อให้มีการป้องกันเพิ่มเติมจากการกระแทกภายนอกกล่องถูกปิดด้วยเทปบรรจุที่มีคุณภาพสูง เพื่อให้มั่นใจว่าเนื้อหาจะยังคงปลอดภัยระหว่างการขนส่ง

สําหรับการสั่งซื้อจํานวนมาก การประกอบ PCB การสื่อสารถูกบรรจุไว้ในกล่องขนาดใหญ่กว่าที่มีวัสดุผ่อนผืนเพิ่มเติมเพื่อป้องกันการเคลื่อนไหวและความเสียหายในระหว่างการขนส่ง

การขนส่งทางเรือ

เรานําเสนอทางเลือกการจัดส่งที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะเจาะจงของลูกค้าของเรา วิธีการจัดส่งมาตรฐานของเราคือผ่านบริการส่งสื่อที่มีชื่อเสียง, ที่ให้บริการการจัดส่งที่น่าเชื่อถือและทันเวลาสําหรับคําสั่งด่วนเรายังให้บริการทางเลือกการจัดส่งที่เร่งรัด เช่น ส่งทางอากาศหรือจัดส่งในคืน

ทีมงานของเราติดตามการจัดส่งแต่ละชิ้นอย่างละเอียด เพื่อให้การจัดส่งในเวลาที่ถูกต้อง และให้ข้อมูลติดตามกับลูกค้า เพื่อติดตามความก้าวหน้าของการสั่งซื้อ

สําหรับการสั่งซื้อระหว่างประเทศ เราปฏิบัติตามกฎหมายการจัดส่งและการจัดส่งที่จําเป็น เพื่อให้การจัดส่งเรียบร้อย โดยไม่มีการล่าช้าหรือปัญหาใดๆ

ที่สื่อสาร PCB Assembly เราพยายามที่จะให้ลูกค้าของเรา มีประสบการณ์การจัดส่งที่ไร้ปัญหาและเรียบร้อยกระบวนการบรรจุภัณฑ์และการจัดส่งของเราถูกออกแบบมาเพื่อส่งสินค้าของเราอย่างปลอดภัยและมีประสิทธิภาพ, ตอบสนองมาตรฐานคุณภาพและความพึงพอใจของลูกค้าที่สูงที่สุด



FAQ:

  • Q:การประกอบ PCB การสื่อสารคืออะไร?
  • A:การสื่อสาร PCB Assembly เป็นชนิดของการประกอบแผ่นวงจรพิมพ์ที่ออกแบบโดยเฉพาะเพื่อใช้ในอุปกรณ์การสื่อสาร
  • Q:ข้อดีของการใช้สื่อสาร PCB Assembly คืออะไร?
  • A:การสื่อสาร PCB Assembly ให้บริการเป็นคําตอบที่คอมพัคต์และมีประสิทธิภาพสําหรับอุปกรณ์การสื่อสารอิเล็กทรอนิกส์, ให้การทํางานที่น่าเชื่อถือและความเร็วสูงในปัจจัยรูปแบบเล็ก
  • Q:เครื่องสื่อสารประเภทไหนที่สามารถใช้ PCB สื่อสารประกอบการ?
  • A:การสื่อสาร PCB Assembly สามารถใช้ในอุปกรณ์สื่อสารที่หลากหลาย รวมถึงโทรศัพท์มือถือ รูเตอร์ โมเดม และอุปกรณ์ไร้สายอื่น ๆ
  • Q:วัสดุอะไรที่ใช้ในการประกอบ PCB สื่อสาร?
  • A:การสื่อสาร การประกอบ PCB โดยทั่วไปถูกทําด้วยวัสดุที่มีคุณภาพสูง เช่น FR4 หรือโพลีไมด์ และยังสามารถรวมองค์ประกอบเพิ่มเติม เช่น ร่องรอยทองแดง, หน้ากากผสมและแผ่นไหมได้
  • Q:สิ่งที่ทําให้การสื่อสาร PCB ประชุมแตกต่างจากชนิดอื่น ๆ ของ PCB ประชุม
  • A:การประกอบ PCB การสื่อสารถูกออกแบบโดยเฉพาะเพื่อใช้ในอุปกรณ์การสื่อสาร โดยเน้นการทํางานความเร็วสูง ขนาดเล็กและเชื่อมต่อที่น่าเชื่อถือนี่ทําให้มันแตกต่างจากประเภทอื่น ๆ ของ PCB ประชุมที่สามารถใช้ในหลากหลายอุปกรณ์อิเล็กทรอนิกส์.
