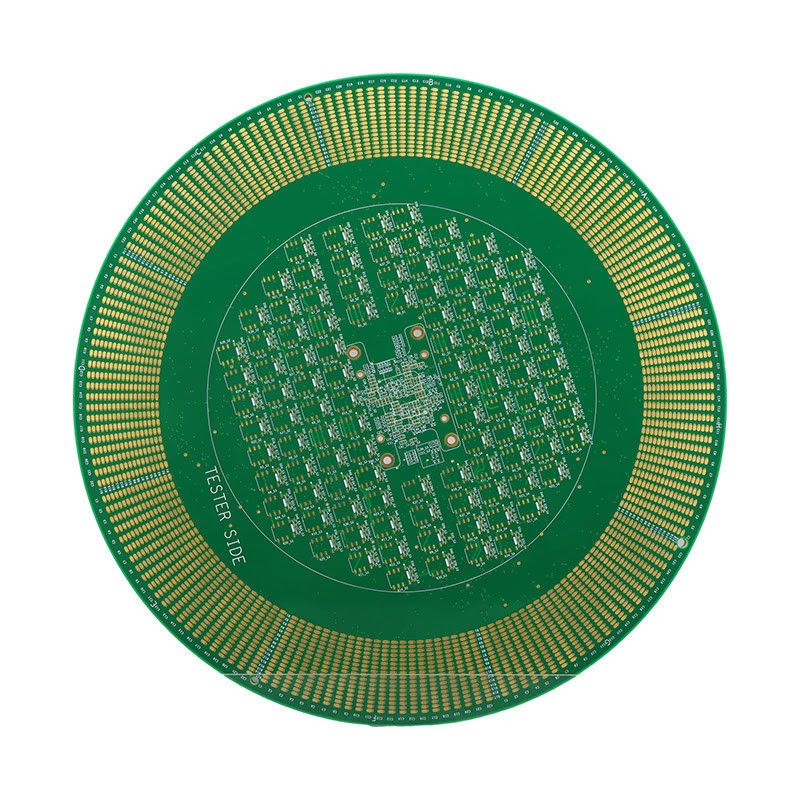

หน้ากากผสมแดง PCB ชั้นสูง OSP พวงจรพิมพ์หลายชั้น

คําอธิบายสินค้า:

PCB ชั้นสูง หรือที่รู้จักกันในชื่อ บอร์ดวงจรพิมพ์ชั้นสูง เป็นบอร์ดวงจรที่มีความก้าวหน้าที่ออกแบบด้วยหลายชั้นของวัสดุที่นําและชั้นกันหนาวPCBs ระดับสูงเหล่านี้ได้กลายเป็นส่วนประกอบที่จําเป็นในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ, ให้บริการแพลตฟอร์มที่น่าเชื่อถือและมีประสิทธิภาพสําหรับองค์ประกอบอิเล็กทรอนิกส์ที่จะเชื่อมต่อและสื่อสารกัน

PCB ชั้นสูงถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน เช่น สมาร์ทโฟน คอมพิวเตอร์ และอุปกรณ์การแพทย์พวกเขาถูกออกแบบด้วยความละเอียดและความแม่นยําสูงเพื่อตอบสนองความต้องการที่ต้องการของอุปกรณ์เหล่านี้ทําให้พวกเขาเป็นส่วนหนึ่งของอุตสาหกรรมเทคโนโลยีที่ทันสมัย

PCB ชั้นสูงถูกออกแบบด้วยหลายชั้น โดยทั่วไปจะตั้งแต่ 4 ถึง 20 ชั้น ขึ้นอยู่กับความซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์ชั้นเหล่านี้ถูกวางอยู่ด้วยกัน โดยมีวัสดุกันหนาวอยู่ระหว่าง, สร้างการออกแบบที่คอมแพคตและมีประสิทธิภาพที่ทําให้การส่งสัญญาณความเร็วสูงและลดการแทรกแซงไฟฟ้าแม่เหล็ก

การควบคุมอุปสรรคเป็นลักษณะที่สําคัญใน PCB ชั้นสูง เนื่องจากมันรับประกันความมั่นคงและความสม่ําเสมอของสัญญาณไฟฟ้าที่เดินทางผ่านบอร์ดส่วนประกอบอิเล็กทรอนิกส์สามารถทํางานได้อย่างสมบูรณ์แบบส่งผลให้มีอุปกรณ์อิเล็กทรอนิกส์ที่มีคุณภาพสูงและน่าเชื่อถือ

ทองแดงเป็นวัสดุนําที่ใช้กันทั่วไปที่สุดใน PCB และความหนาของมันเป็นปัจจัยสําคัญในการกําหนดผลงานของบอร์ดPCB ชั้นสูงให้เลือกความหนาของทองแดงที่หลากหลายจาก 1/3 oz ถึง 2 oz ซึ่งทําให้การออกแบบมีความยืดหยุ่นและตอบสนองความต้องการเฉพาะของอุปกรณ์อิเล็กทรอนิกส์ที่แตกต่างกัน

ความหนาของบอร์ด PCB เป็นสิ่งสําคัญในการกําหนดความทนทานและความแข็งแรงของมัน PCB ชั้นสูงถูกออกแบบให้มีตัวเลือกความหนาของบอร์ดจาก 0.2 มม. ถึง 6.0 มม.เพื่อให้ความแข็งแรงและความมั่นคงที่จําเป็นสําหรับอุปกรณ์อิเล็กทรอนิกส์ซึ่งยังสามารถปรับแต่งให้เหมาะสมกับความต้องการเฉพาะของอุปกรณ์

หน้ากากผสมผสมเป็นชั้นป้องกันที่นําไปใช้กับ PCB เพื่อป้องกันการตัดสั้นและการกัดกร่อน. ความสะอาดของหน้ากากผสมผสมขั้นต่ํา 0.1 มมใน PCB ชั้นสูงรับประกันว่าหน้ากากผสมผสมถูกใช้อย่างแม่นยําโดยไม่ต้องมีการแทรกแซงกับองค์ประกอบไฟฟ้า, ให้พื้นผิวเรียบและน่าเชื่อถือสําหรับส่วนประกอบที่จะผสม

• จํานวนชั้น: ชั้นสูง
• ระบบควบคุมความคับคาย: ใช่
• ความหนาของทองแดง: 1/3 oz ถึง 2 oz
• ความหนาของแผ่น: 0.2mm ถึง 6.0mm
• ขั้นต่ํา ความสะอาดของหน้ากากผสม: 0.1 มิลลิเมตร

สรุปคือ PCB ชั้นสูงเป็นองค์ประกอบที่จําเป็นในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย โดยให้บริการแพลตฟอร์มที่คอมแพ็คต์ ประสิทธิภาพ และน่าเชื่อถือ สําหรับองค์ประกอบอิเล็กทรอนิกส์ที่จะสื่อสารและทํางานมีลักษณะ เช่น การควบคุมอุปสรรค, ตัวเลือกความหนาทองแดง, และความสะอาดของหน้ากากผสมที่แม่นยํา, PCB ชั้นสูงนําเสนอผลงานสูงและความยืดหยุ่นเพื่อตอบสนองความต้องการที่ต้องการของอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ.

ลักษณะ:

• ชื่อสินค้า: PCB ชั้นสูง
• วงจร PCB ระดับสูง
• บอร์ดวงจรพิมพ์ชั้นสูง
• จํานวนชั้นสูง
• เทคโนโลยีวงจรที่ทันสมัย
• ขั้นต่ํา ความสะอาดจากผ้าไหม 0.15 มม.
• ความหนาของแผ่น: 0.2mm ถึง 6.0mm
• ปลายผิว:
  • HASL
  • ENIG
  • OSP
  • เหรียญทองแดงลึกลง
  • หมึกจมน้ํา
• รอบคอบกับ Rohs: ใช่
• ขั้นต่ํา ความกว้างเส้น / ระยะห่าง: 3 มิล / 3 มิล

ปริมาตรเทคนิค:

การใช้งาน:

PCB ชั้นสูง หรือยังเรียกว่า บอร์ดพิมพ์ชั้นสูง เป็นชนิดของแผ่นวงจรพิมพ์ที่มีจํานวนชั้นสูงบอร์ดชั้นสูงเหล่านี้ถูกออกแบบมาเพื่อตอบสนองความต้องการที่เพิ่มขึ้นสําหรับขนาดเล็กอุปกรณ์อิเล็กทรอนิกส์ที่เบาและซับซ้อนกว่า โดยทั่วไปใช้ในอุตสาหกรรมต่างๆ เช่น การโทรคมนาคม การแพทย์ การบินและอวกาศ และทหารต่อไปนี้เป็นลักษณะสําคัญของ PCB ชั้นสูง:

PCB ชั้นสูงมีลักษณะด้วยจํานวนชั้นสูงของมัน ตั้งแต่ 8 ถึง 50 ชั้นหรือมากกว่าทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงชั้นเชื่อมต่อกันผ่านช่องทางที่ทําให้การส่งสัญญาณและพลังงานระหว่างชั้นต่าง ๆ สามารถ

PCB ชั้นสูงสามารถจบด้วยการทําปลายพื้นผิวที่หลากหลายขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจง. การทําปลายพื้นผิวที่ทั่วไปที่สุดรวมถึง HASL (Hot Air Solder Leveling),ENIG (ทองทองลึกลงในไนเคิลไร้ไฟฟ้า), OSP (สารอนุรักษ์การผสมผสานทางอินทรีย์), เหรียญทองท่วม และทองเหลืองท่วมป้องกันการกัดท่อนและรับประกันความสามารถในการผสมดี.

หน้ากากผสมผสมเป็นชั้นบางของพอลิมเมอร์ที่นําไปใช้บนรอยทองแดงเพื่อป้องกันมันจากการออกซิเดชั่นและป้องกันสะพานผสมผสมในระหว่างกระบวนการผสมผสมความสว่างของหน้ากากผสมเหล็กขั้นต่ํา 0.1 มิลลิเมตร จําเป็นเพื่อให้แน่ใจว่าการปิดกันที่เหมาะสมระหว่างรอยและพัดที่ห่างกันใกล้

ความกว้างเส้นและระยะห่างหมายถึงระยะห่างขั้นต่ําระหว่างรอยทองแดงสองเส้นบน PCB ใน PCB ชั้นสูง ความกว้างเส้นขั้นต่ําและระยะห่างมักเป็น 3 มิล / 3 มิลทําให้การออกแบบวงจรที่คอมแพคต์และซับซ้อนมากขึ้นซึ่งยังต้องใช้เทคนิคการผลิตที่ทันสมัย และอุปกรณ์ความละเอียดในการบรรลุขนาดเล็กดังกล่าว

PCB ชั้นสูงมีให้เลือกในความหนาของบอร์ดหลายแบบ ตั้งแต่ 0.2 มม. ถึง 6.0 มม.นี่ทําให้มีความยืดหยุ่นในการออกแบบและความสามารถในการรองรับประเภทต่างๆ ของส่วนประกอบและเครื่องเชื่อมบอร์ดบางเหมาะสําหรับอุปกรณ์ที่คอมแพคต์ ขณะที่บอร์ดหนากว่าถูกใช้สําหรับการใช้งานพลังงานสูง

PCB ชั้นสูงพบการใช้งานอย่างกว้างขวางในอุตสาหกรรมและการใช้งานต่างๆ รวมถึง:

• โทรคมนาคม:ด้วยความต้องการที่เพิ่มขึ้นสําหรับการถ่ายทอดข้อมูลความเร็วสูงและการสื่อสารไร้สาย PCB ชั้นสูงถูกใช้ในการผลิตรูเตอร์ สวิตช์ สถานีฐาน และอุปกรณ์เครือข่ายอื่น ๆ
• การแพทย์:PCB ชั้นสูงถูกใช้ในอุปกรณ์การแพทย์ เช่น เครื่อง MRI อุปกรณ์ฉายเสียง และระบบติดตามผู้ป่วย เนื่องจากความแม่นยําและความน่าเชื่อถือสูง
• กองทัพอากาศและกองทัพ:อุตสาหกรรมเหล่านี้ต้องการอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงและน่าเชื่อถือ สําหรับระบบการสื่อสาร การนําทาง และระบบป้องกันPCB ชั้นสูงถูกใช้เพื่อตอบสนองความต้องการเหล่านี้และทนต่อสภาพแวดล้อมที่รุนแรง.
• อิเล็กทรอนิกส์ผู้ใช้:ความต้องการของอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและทันสมัยมากขึ้น เช่น สมาร์ทโฟน แท็บเล็ต และเทคโนโลยีที่ใส่ได้ ทําให้มีการใช้ PCB ชั้นสูงในการผลิต

สรุปคือ PCB ชั้นสูง เป็นองค์ประกอบสําคัญในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยและความยืดหยุ่นทําให้มันเหมาะสําหรับการใช้งานและกรณีที่ต่าง ๆ, การขับเคลื่อนนวัตกรรมและความก้าวหน้าในอุตสาหกรรมอิเล็กทรอนิกส์

การปรับแต่ง:

ที่ High-Tier Printed Circuit Boards เรานําเสนอแผ่นวงจร PCB ระดับสูง ด้วยตัวเลือกที่สามารถปรับแต่งได้ เพื่อตอบสนองความต้องการเฉพาะของคุณทีมงานที่มีประสบการณ์ของเรามุ่งมั่นที่จะให้บริการสินค้าและบริการคุณภาพสูงสุด.

• ขั้นต่ําความปลอดภัยของหน้ากากผสม0.1 มม.
• สอดคล้องกับ RoHS:ใช่
• ความหนาของแผ่น:0.2mm ถึง 6.0mm
• สีผ้าไหม:ขาว ดํา เหลือง
• ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง:3 มิล / 3 มิล

บริการที่กําหนดเองของเราทําให้คุณสามารถปรับแต่งแผ่นวงจรพิมพ์ชั้นสูงของคุณ ให้เหมาะสมกับความต้องการพิเศษของคุณคุณสามารถเลือกจากหลากหลายตัวเลือกเพื่อสร้าง PCB ที่ตอบสนองความต้องการเฉพาะของคุณรวมถึง:

• ความหนาของแผ่นตามความต้องการ
• การเลือกสีผ้าไหม
• ความสะอาดของหน้ากากผสมแบบที่กําหนดเอง
• การเลือกความกว้างเส้นและระยะระหว่างเส้น
• ความสอดคล้องกับมาตรฐาน Rohs

ด้วยบริการที่กําหนดเองของเรา คุณมั่นใจได้เลยว่า บอร์ดวงจร PCB ระดับสูงของคุณ จะถูกปรับแต่งให้เหมาะสมกับคุณสมบัติของคุณ

เลือกแผ่นวงจรพิมพ์ระดับสูง สําหรับความต้องการ PCB ระดับสูงของคุณและประสบการณ์บริการที่กําหนดเองชั้นนําของเรา ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติม

การบรรจุและการขนส่ง

ขอบคุณสําหรับการเลือก PCB ชั้นสูงของเรา เพื่อให้แน่ใจว่าการจัดส่งของสินค้าของคุณปลอดภัย เราได้ออกแบบอย่างรอบคอบการบรรจุและกระบวนการส่งของเราเป้าหมายของเราคือการให้ประสบการณ์ที่ไม่ต้องมีปัญหา และส่งสินค้าของคุณในสภาพดีเยี่ยม.

PCB ชั้นสูงของเราถูกบรรจุด้วยวัสดุที่มีคุณภาพสูง เพื่อปกป้องมันจากความเสียหายในระหว่างการขนส่งพวกเขาถูกวางในครั้งแรกในถุง anti-static เพื่อป้องกันการชาร์จไฟฟ้าถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอนถอน

เรายังนําเสนอตัวเลือกการบรรจุที่กําหนดเองสําหรับการสั่งซื้อจํานวนมากหรือความต้องการเฉพาะเจาะจง กรุณาติดต่อทีมบริการลูกค้าของเราเพื่อข้อมูลเพิ่มเติม

เราทํางานกับบริษัทส่งสินค้าที่มีชื่อเสียง เพื่อให้การจัดส่ง PCB ชั้นสูงของคุณ ได้ทันเวลาและปลอดภัยโดยคาดว่าจะจัดส่ง 5-7 วันทําการสําหรับคําสั่งด่วน เรายังให้บริการทางเลือกการจัดส่งด่วน ด้วยค่าใช้จ่ายเพิ่มเติม

เมื่อการสั่งซื้อของคุณถูกส่งไป เราก็จะให้หมายเลขการติดตามให้คุณ เพื่อให้คุณสามารถติดตามสถานะของแพคเกจของคุณได้กรุณาทราบว่าภาษีธรรมเนียมหรือภาษีการนําเข้าใด ๆ อาจถูกใช้และจะเป็นความรับผิดชอบของผู้รับ.

เมื่อได้รับ PCB ชั้นสูงของคุณ, กรุณาตรวจสอบอย่างละเอียดของแพคเกจสําหรับสัญญาณใด ๆ ของความเสียหาย. หากคุณสังเกตใด ๆ, กรุณาถ่ายรูปและติดต่อเราทันที.เราจะทํางานร่วมกับคุณ เพื่อแก้ปัญหาใดๆ และให้ความพึงพอใจของคุณ.

ขอบคุณอีกครั้งสําหรับการเลือก PCB ชั้นสูงของเรา เราให้ความสําคัญกับธุรกิจของคุณและพยายามที่จะให้คุณกับผลิตภัณฑ์และบริการที่ดีที่สุด หากคุณมีคําถามหรือความกังวลเพิ่มเติมกรุณาไม่ลังเลที่จะติดต่อเรา.

FAQ:

• PCB ชั้นสูงถูกใช้เป็นหลักในการออกแบบและผลิตวงจรอิเล็กทรอนิกส์ที่ซับซ้อน เช่น อุปกรณ์สื่อสารความเร็วสูง บอร์ดแม่คอมพิวเตอร์ และอุปกรณ์การแพทย์

• PCB ชั้นสูงทําให้สามารถวางองค์ประกอบและการเชื่อมต่อมากขึ้นบนแผ่นเดียว ซึ่งเพิ่มความสามารถในการทํางานของวงจรโดยรวม
• มันยังสามารถออกแบบขนาดเล็กและคอมแพคต์มากขึ้น ทําให้มันเหมาะสําหรับอุปกรณ์ที่มีพื้นที่จํากัด
• ชั้นหลายชั้นยังให้ความสมบูรณ์แบบสัญญาณที่ดีขึ้นและลดการขัดแย้งทางแม่เหล็กไฟฟ้า
• PCB ชั้นสูงสามารถจัดการพลังงานที่สูงขึ้นและทํางานในความถี่ที่สูงขึ้น ทําให้มันเหมาะสมสําหรับการใช้งานที่มีประสิทธิภาพสูง
• มันสามารถจัดการความร้อนได้ดีขึ้น ซึ่งเป็นสิ่งจําเป็นสําหรับวงจรที่ผลิตความร้อนมาก

• วัสดุที่ใช้บ่อยที่สุดสําหรับ PCB ชั้นสูงคือ FR-4 เป็นชนิดของแผ่น epoxy เสริมกระจก
• วัสดุอื่น ๆ เช่น โพลีไมด์และ PTFE ก็สามารถใช้ได้สําหรับการใช้งานเฉพาะเจาะจง
• ชั้นนําไฟโดยทั่วไปทําจากทองแดง มีความหนาและผิวที่แตกต่างกัน
• หน้ากากผสมและผ้าไหมถูกใช้ในการปกป้องและติดป้าย PCB
• PCB ชั้นสูงอาจมีวัสดุเพิ่มเติม เช่น เครื่องระบายความร้อนและเครื่องแข็งเพื่อเพิ่มฟังก์ชันและความทนทาน

• กระบวนการผลิต PCB ชั้นสูงมีหลายขั้นตอน รวมถึงการออกแบบการวางแผนวงจร การพิมพ์รูปแบบวงจรบนชั้นของบอร์ดและถักหินทองแดงที่เกินไป เพื่อสร้างการเชื่อมต่อที่ต้องการ.
• จากนั้นชั้นจะผสมผสานกันด้วยสารแน่นและความร้อน และรูจะเจาะสําหรับการวางส่วนประกอบ
• จากนั้น โครงการจะเคลือบด้วยหน้ากากผสมและผ้าไหม และการเสร็จสิ้นจะนําไปใช้กับพื้นผิวของชั้นทองแดง
• บอร์ดจะทดสอบ ตรวจสอบ และประกอบด้วยส่วนประกอบ เพื่อสร้างผลิตภัณฑ์สุดท้าย
• กระบวนการทั้งหมดเป็นระบบอัตโนมัติสูง และต้องการเครื่องจักรที่ทันสมัยและช่างชํานาญ

• จํานวนชั้นที่จําเป็นในการรองรับการออกแบบวงจรและขนาดของบอร์ดเป็นปัจจัยสําคัญที่จะพิจารณา
• ประเภทและความหนาแน่นของส่วนประกอบ และความสมบูรณ์แบบของสัญญาณที่ต้องการยังมีบทบาทสําคัญในการออกแบบ
• ความสามารถในการจัดการความร้อนและการจัดการพลังงาน ควรพิจารณาด้วย
• นอกจากนี้ ความสามารถในการผลิตและค่าใช้จ่าย ควรพิจารณา เพื่อให้แน่ใจว่าการออกแบบเป็นไปได้และมีประสิทธิภาพด้านค่าใช้จ่าย
• มันสําคัญเช่นกันที่จะยึดถือมาตรฐานและแนวทางของอุตสาหกรรมสําหรับความปลอดภัยและความน่าเชื่อถือ
