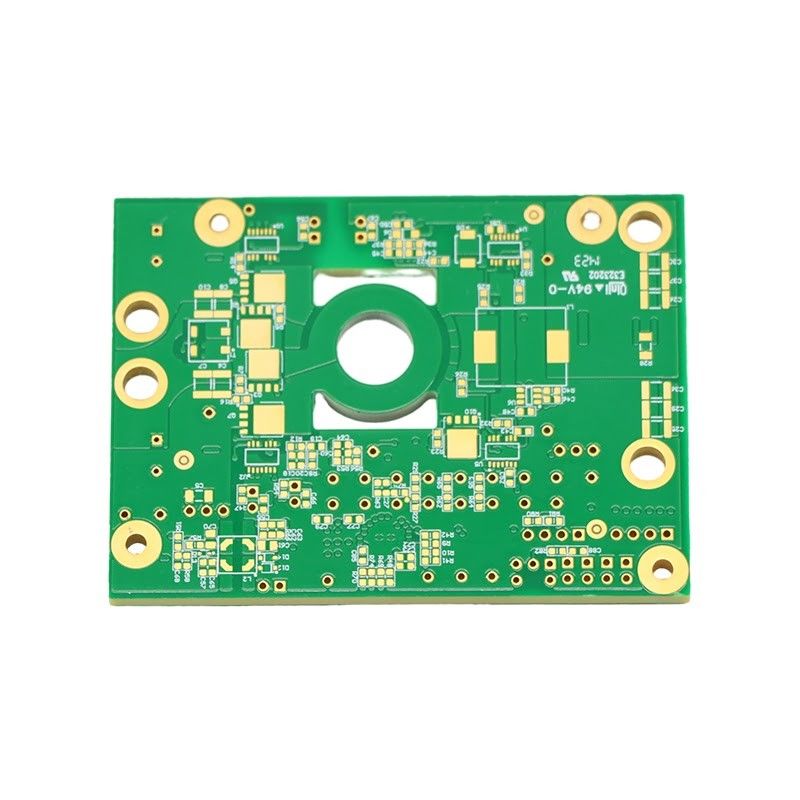

ระดับสูง PCB ชั้นสูง 3 มิลลินาที ความกว้างเส้นระยะสําหรับการสื่อสาร

คําอธิบายสินค้า:

PCB ชั้นสูง หรือ PCB ระดับสูง หรือ PCB หลายชั้น เป็นบอร์ดวงจรพิมพ์ที่มีความก้าวหน้าที่ออกแบบให้กับวงจรอิเล็กทรอนิกส์ที่ซับซ้อนมีความสามารถในการรองรับจํานวนมากขององค์ประกอบและการเชื่อมต่อ, PCB ชั้นสูงถูกใช้ในหลายประเภท เช่น อุปกรณ์ทางการแพทย์, การโทรคมนาคม, การบินและอวกาศ และอื่นๆ

PCB ชั้นสูงมีลักษณะด้วยการนับชั้นสูงของมัน ซึ่งสามารถระยะยาวจาก 6 ถึง 50 ชั้นหรือมากกว่าทําให้มันเหมาะสําหรับวงจรอิเล็กทรอนิกส์ที่ซับซ้อนและความเร็วสูง.

PCB ชั้นสูงให้บริการการควบคุมอุปสรรค ซึ่งรับประกันผลงานทางไฟฟ้าที่คงที่และแม่นยํา สิ่งนี้เป็นสิ่งจําเป็นสําหรับสัญญาณความเร็วสูง และช่วยลดการสูญเสียสัญญาณและการขัดแย้งให้น้อยที่สุด

ด้วยเทคโนโลยีที่ก้าวหน้าและกระบวนการการผลิตที่มีประสิทธิภาพ PCB ชั้นสูงมีเวลานําเร็ว 3-5 วัน.

PCB ชั้นสูงมีระยะความว่างของผ้าไหมอย่างน้อย 0.15 มิลลิเมตร, รับรองการติดป้ายที่ชัดเจนและแม่นยําขององค์ประกอบและรอย.ทําให้เทคนิคสามารถประกอบและแก้ปัญหาวงจรได้ง่ายขึ้น.

PCB ชั้นสูงถูกผลิตโดยใช้วัสดุและกระบวนการที่เป็นมิตรต่อสิ่งแวดล้อม ทําให้มันเป็นที่สอดคล้องกับ RoHSนี่ทําให้แน่ใจว่ามันไม่มีสารอันตราย และปลอดภัยสําหรับสิ่งแวดล้อมและผู้ใช้.

• จํานวนชั้น: ชั้นสูง
• ระบบควบคุมความคับคาย: ใช่
• ระยะเวลา: 3-5 วัน
• ขั้นต่ํา ความสะอาดจากผ้าไหม 0.15 มม.
• รอบคอบกับ Rohs: ใช่

PCB ชั้นสูงนําเสนอหลายลักษณะที่ก้าวหน้าทําให้มันเป็นตัวเลือกที่ชอบสําหรับวงจรอิเล็กทรอนิกส์ที่ซับซ้อน:

• Multilayer Stack-up: PCB ชั้นสูงมีการออกแบบการสะสมหลายชั้นที่เป็นเอกลักษณ์ โดยมีชั้นของวัสดุที่นําและอุปกรณ์ประกอบกันที่สลับกันนี่ทําให้การนําสัญญาณความเร็วสูง และลดการรบกวนให้น้อยที่สุด.
• การออกแบบ PCB จํานวนชั้นสูง: วิศวกรที่มีประสบการณ์ของเราใช้โปรแกรมและเครื่องมือล่าสุดเพื่อออกแบบ PCB จํานวนชั้นสูงที่ตอบสนองความต้องการเฉพาะเจาะจงของคุณ
• การผลิต PCB จํานวนชั้นสูง: เราใช้อุปกรณ์ที่ทันสมัยและกระบวนการผลิตที่ก้าวหน้าเพื่อรับรองการผลิต PCB ชั้นสูงที่มีคุณภาพสูงและแม่นยํา
• การประกอบ PCB จํานวนชั้นสูง: ช่างเทคนิคที่มีความชํานาญของเราใช้อุปกรณ์ที่ทันสมัยในการประกอบ PCB ชั้นสูงด้วยความละเอียดและความแม่นยําสูงสุด
• การทดสอบ PCB จํานวนชั้นสูง: เราดําเนินการทดสอบอย่างเข้มงวดและมาตรการควบคุมคุณภาพเพื่อให้แน่ใจว่า PCB ชั้นสูงของเราตรงกับมาตรฐานการทํางานและความน่าเชื่อถือสูงสุด
• วัสดุที่ก้าวหน้า: เราใช้วัสดุที่ก้าวหน้าที่มีความสามารถในการนําความร้อนสูงและความสมบูรณ์แบบของสัญญาณที่ดีเยี่ยมเพื่อรับรองผลงานที่ดีที่สุดของ PCB ชั้นสูง
• กระบวนการผลิต PCB จํานวนชั้นสูง: กระบวนการผลิตของเราถูกปรับปรุงอย่างต่อเนื่องเพื่อให้แน่ใจว่าเวลาในการหมุนเร็วและ PCB คุณภาพสูง
• อุปกรณ์ที่ทันสมัย: เราลงทุนในอุปกรณ์และเทคโนโลยีล่าสุด เพื่ออยู่ด้านหน้าในการผลิต PCB ชั้นสูง

PCB ชั้นสูงเป็นทางออกที่ดีที่สุดสําหรับวงจรอิเล็กทรอนิกส์ที่ซับซ้อน โดยให้บริการจํานวนชั้นสูง การควบคุมอุปสรรค เวลานําเร็ว และคุณสมบัติที่ทันสมัยด้วยอุปกรณ์ที่ทันสมัย และเทคโนโลยีที่ทันสมัยเราให้บริการ PCB ชั้นสูงที่มีคุณภาพสูง ความแม่นยําสูง และประสิทธิภาพสูง สําหรับความต้องการอิเล็กทรอนิกส์ของคุณทั้งหมด

ลักษณะ:

• ชื่อสินค้า: PCB ชั้นสูง
• ความหนาของแผ่น: 0.2mm ถึง 6.0mm
• ขั้นต่ํา ความกว้างเส้น / ระยะห่าง: 3 มิล / 3 มิล
• ปลายผิว: HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา
• ระยะเวลา: 3-5 วัน
• ระบบควบคุมความคับคาย: ใช่
• บอร์ดพิมพ์ชั้นสูง
• PCB ชั้นสูง
• บอร์ดวงจรพิมพ์ชั้นสูง
• บอร์ดเชื่อมต่อความหนาแน่นสูง (HDI)
• บอร์ดจํานวนชั้นสูง

ปริมาตรเทคนิค:

การใช้งาน:

PCB ชั้นสูง หรือที่รู้จักกันในชื่อ บอร์ดวงจรพิมพ์ชั้นสูง เป็น PCB ที่มีความก้าวหน้าและมีคุณภาพสูง ที่ถูกออกแบบให้กับอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนและการใช้งานที่มีประสิทธิภาพสูงPCBs เหล่านี้ถูกผลิตโดยใช้เทคโนโลยีที่ทันสมัย และมีหลายลักษณะที่เป็นเอกลักษณ์ที่ทําให้มันเหมาะสมสําหรับการใช้งานที่หลากหลาย.

• สีหน้ากากผสมเขียว น้ําเงิน ดํา แดง เหลือง ขาว
• ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง:3 มิล / 3 มิล
• ขั้นต่ําความปลอดภัยของหน้ากากผสม0.1 มม.
• สีผ้าไหม:ขาว ดํา เหลือง
• จํานวนชั้น:ชั้นสูง

PCB ชั้นสูงถูกใช้อย่างแพร่หลายในอุตสาหกรรมและการใช้งานต่างๆ รวมถึง:

• การสื่อสาร:PCB ชั้นสูงถูกใช้ทั่วไปในอุปกรณ์การสื่อสาร เช่น รูเตอร์, โมเดม และอุปกรณ์ดาวเทียม. จํานวนชั้นสูงทําให้การออกแบบวงจรที่ซับซ้อนมากขึ้นและความสมบูรณ์แบบของสัญญาณที่ดีขึ้นทําให้มันเหมาะสําหรับการส่งข้อมูลความเร็วสูง.
• อุปกรณ์การแพทย์อุปกรณ์ การ แพทย์ จําเป็น ต้อง มี ความ ชัดเจน และ ความ น่า เชื่อถือ มาก และ PCB ชั้น สูง ทํา ให้ มี ความ ชัดเจน และ ความ เชื่อถือ มาก.
• ประเภทรถยนต์:ด้วยการใช้อิเล็กทรอนิกส์ในรถยนต์ที่เพิ่มขึ้น PCB ชั้นสูงเป็นสิ่งจําเป็นสําหรับคุณสมบัติที่ก้าวหน้า เช่น GPS ระบบช่วยเหลือผู้ขับที่ก้าวหน้า และระบบข้อมูลบันเทิงจํานวนชั้นสูงทําให้การออกแบบที่คอมพ็อตและซับซ้อนทําให้มันเหมาะสําหรับการใช้งานในรถยนต์
• สากลและอวกาศและการป้องกัน:PCB ชั้นสูงมีความสําคัญสําหรับอุตสาหกรรมอากาศและการป้องกัน เพราะมันถูกใช้ในอุปกรณ์ทหาร ดาวเทียม และเครื่องบินและความสูงสูง, รับประกันผลงานที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ
• ระบบควบคุมอุตสาหกรรม:PCB ชั้นสูงถูกใช้ในระบบควบคุมอุตสาหกรรม เช่น PLC, โรบอติกส์ และอุปกรณ์อัตโนมัติ จํานวนชั้นสูงทําให้สามารถวางองค์ประกอบมากขึ้นบนบอร์ดทําให้มันเหมาะสําหรับระบบควบคุมที่ซับซ้อน.

PCB ชั้นสูงมีหลายลักษณะที่ทําให้มันโดดเด่นจาก PCB ประเภทอื่น ๆ:

• จํานวนชั้นสูง:PCB ชั้นสูงมีมากกว่า 8 ชั้น ทําให้มันเหมาะสําหรับการใช้งานที่ซับซ้อนและมีประสิทธิภาพสูงที่ต้องการการออกแบบวงจรหนา
• คุณภาพสูง:PCBs เหล่านี้ถูกผลิตโดยใช้เทคโนโลยีที่ก้าวหน้า วัสดุที่มีคุณภาพสูง และมาตรการควบคุมคุณภาพที่เข้มงวด เพื่อรับประกันผลงานและความน่าเชื่อถือสูงสุด
• เทคโนโลยีที่ก้าวหน้าPCB ชั้นสูงใช้เทคโนโลยีที่ก้าวหน้า เช่น HDI (High-Density Interconnect) และ Microvias ทําให้สามารถออกแบบขนาดเล็กและซับซ้อนมากขึ้น
• ทนต่ออุณหภูมิสูงPCB ชั้นสูงสามารถทนอุณหภูมิสูง ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการพลังงานสูงและผลิตความร้อนมาก
• ความสมบูรณ์แบบของสัญญาณ:ด้วยความต้องการที่เพิ่มขึ้นสําหรับการส่งข้อมูลความเร็วสูง PCB ชั้นสูงนําเสนอความสมบูรณ์แบบสัญญาณที่ดีเยี่ยม รับประกันผลงานที่น่าเชื่อถือ แม้กระทั่งในการใช้งานความถี่สูง

สรุปคือ PCB ชั้นสูง หรือที่รู้จักกันในชื่อ บอร์ดวงจรพิมพ์ชั้นสูง เป็นสิ่งจําเป็นสําหรับการใช้งานที่มีความก้าวหน้าและมีประสิทธิภาพสูงคุณภาพสูงและเทคโนโลยีที่ก้าวหน้า PCB เหล่านี้เหมาะสําหรับอุตสาหกรรมต่างๆ รวมถึงการสื่อสาร การแพทย์ การผลิตรถยนต์ การบินและอวกาศ และการป้องกัน และระบบควบคุมอุตสาหกรรม

การปรับแต่ง:

PCB ชั้นสูงของเราถูกออกแบบมาเป็นพิเศษ สําหรับการใช้งานอิเล็กทรอนิกส์ที่พัฒนาและซับซ้อนเราสามารถตอบสนองความต้องการเฉพาะเจาะจงของคุณ และให้คุณกับการแก้ไขที่ดีที่สุดสําหรับโครงการของคุณ.

• ความหนาของแผ่น: 0.2mm ถึง 6.0mm
• จํานวนชั้น: ชั้นสูง
• ระยะเวลา: 3-5 วัน
• ขนาดรูขั้นต่ํา: 0.2 มิลลิเมตร
• ขั้นต่ําความสะอาดของผ้าไหม: 0.15 มิลลิเมตร

• PCB ระดับสูงสําหรับการใช้งานอิเล็กทรอนิกส์ที่พัฒนาและซับซ้อน
• PCB ชั้นสูงสําหรับการทํางานเพิ่มขึ้นและการออกแบบที่ประหยัดพื้นที่
• บอร์ดวงจรพิมพ์ระดับสูง สําหรับการทํางานและความน่าเชื่อถือสูงกว่า
• บริการที่กําหนดตามความต้องการของท่าน
• ระยะเวลาการนําเร็ว 3-5 วัน เพื่อรับประกันการจัดส่งในเวลาที่ถูกต้อง
• การผลิตแม่นยําที่มีขนาดรูขั้นต่ํา 0.2mm
• การพิมพ์แผ่นผ้าไหมที่ชัดเจนและแม่นยํา ด้วยความสว่างอย่างน้อย 0.15 มิลลิเมตร

เชื่อใจเราให้คุณมีคุณภาพสูงและการปรับปรุง PCB ชั้นสูงสําหรับโครงการอิเล็กทรอนิกส์ที่ก้าวหน้าของคุณ ติดต่อเราตอนนี้เพื่อหารือความต้องการของคุณและได้รับอัตราส่วนตัว

การบรรจุและการขนส่ง

ขอขอบคุณสําหรับการเลือกผลิตภัณฑ์ PCB ชั้นสูงของเรา เพื่อให้แน่ใจว่าการจัดส่งของสั่งซื้อของคุณปลอดภัยและทันเวลา, กรุณาอ่านคําแนะนําการบรรจุและการจัดส่งต่อไปนี้ให้ดี

PCB ชั้นสูงของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อปกป้องมันระหว่างการขนส่ง และลดความเสี่ยงของการเสียหายให้น้อยที่สุดPCB แต่ละชิ้นถูกบรรจุในถุงกันสแตตติกแต่ละชิ้น แล้ววางในกล่องกระดาษกระดาษแข็งแรงที่มีปูที่เหมาะสมเพื่อป้องกันการเคลื่อนไหว.

หากการสั่งซื้อของคุณรวมถึง PCB ชั้นสูงหลายชิ้น พวกเขาจะบรรจุด้วยกันในกล่องเดียวกัน เว้นแต่คุณระบุอย่างอื่นในระหว่างกระบวนการชักชัก

เรานําเสนอการจัดส่งทั่วโลกสําหรับ PCB ชั้นสูงของเรา ค่าจัดส่งจะคํานวณขึ้นอยู่กับน้ําหนักและจุดหมายของคําสั่งของคุณหรือค่าธรรมเนียมเป็นความรับผิดชอบของลูกค้า.

เมื่อการสั่งซื้อของคุณได้รับการประมวลผลและส่ง, คุณจะได้รับหมายเลขการติดตามทางอีเมล. นี้จะให้คุณติดตามความก้าวหน้าของแพคเกจของคุณและประมาณวันจัดส่ง.

หากคุณมีคําขอหรือความต้องการการจัดส่งพิเศษ โปรดติดต่อกับทีมงานบริการลูกค้าของเรา ก่อนที่จะสั่งซื้อ
