| ชื่อแบรนด์: | Ben Qiang |
| เลขรุ่น: | FR-4/Rogers |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | custom made |
| เงื่อนไขการจ่ายเงิน: | การโอนธนาคาร/Alipay/PayPal |
| ความสามารถในการจําหน่าย: | 200,000 ตารางเมตร/ปี |

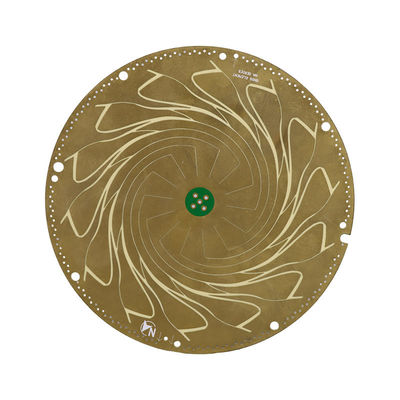

PCB ชั้นสูง ความหนาของทองแดง 1/3 oz ถึง 2 oz และความหนาของแผ่น 0.2mm ถึง 6.0mm
บอร์ดวงจรพิมพ์ชั้นสูง หรือ เรียกว่า บอร์ดวงจรชั้นสูง เป็นชนิดของบอร์ดวงจรพิมพ์ (PCB) ที่มีมากกว่า 4 ชั้นมันถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ เช่น คอมพิวเตอร์, สมาร์ทโฟน และอุปกรณ์การแพทย์ เนื่องจากขนาดเล็กและความสามารถในการทํางานสูง
บริษัทของเราเชี่ยวชาญในการผลิตและผลิตแผ่นวงจรพิมพ์ชั้นสูง ให้บริการผลิต PCB ชั้นสูงที่มีคุณภาพสูงและน่าเชื่อถือบริการโปรโตไทป์ PCB ชั้นสูงของเรารับประกันเวลาในการตอบสนองที่รวดเร็ว, ทําให้ลูกค้าสามารถทดสอบและรับรองการออกแบบของพวกเขาก่อนการผลิตจํานวนมาก
หนึ่งในลักษณะสําคัญของ PCB ชั้นสูงของเรา คือการควบคุมอุปสรรคสิ่งนี้มีความสําคัญมากในการใช้งานความเร็วสูงและความถี่สูงเนื่องจากความเบี่ยงเบนใด ๆ ในความคืบหน้าอาจส่งผลให้สัญญาณบิดเบือนและส่งผลต่อผลงานของอุปกรณ์
PCB ชั้นสูงของเรามีจํานวนชั้นที่แตกต่างกัน ตั้งแต่ 4 ถึง 16 ชั้น ขึ้นอยู่กับความซับซ้อนของการออกแบบวงจรนี่ทําให้มีความยืดหยุ่นมากขึ้นในการออกแบบและบูรณาการส่วนประกอบและฟังก์ชันต่างๆ ใน PCB เดียว.
เรานําเสนอผิวเคลือบต่าง ๆ สําหรับ PCB ชั้นสูงของเรา, รวมถึง HASL, ENIG, OSP, เงินดําน้ํา, และหมึกดําน้ํา.การให้บริการทางการเงินที่มีประสิทธิภาพและเชื่อถือได้ENIG (Electroless Nickel Immersion Gold) เหมาะสําหรับการออกแบบความหนาแน่นสูงและมีความทนทานต่อการกัดกร่อนที่ดีเยี่ยมOSP (Organic Soldability Preservative) เป็นทางเลือกที่คุ้มค่าและเป็นมิตรต่อสิ่งแวดล้อมเหรียญทองแดงและทองเหลืองทองแดงเหมาะสําหรับการใช้งานความถี่สูงและให้ผิวราบสําหรับการผสมที่ดีกว่า
PCB ชั้นสูงของเราสามารถผลิตได้ด้วยความหนาของบอร์ดตั้งแต่ 0.2 มิลลิเมตรถึง 6.0 มิลลิเมตร, ให้ตัวเลือกสําหรับความต้องการการออกแบบที่แตกต่างกันความหนาทองแดงยังสามารถปรับเปลี่ยนจาก 1/3 oz ถึง 2 oz, ทําให้การระบายความร้อนที่ดีขึ้นและผลประกอบการไฟฟ้าที่ดีขึ้น
สรุปคือ PCB ชั้นสูงของเรา ให้ความสามารถที่ดีที่สุด ความน่าเชื่อถือ และความยืดหยุ่น สําหรับอุปกรณ์อิเล็กทรอนิกส์ต่างๆเรามุ่งมั่นที่จะให้บริการที่มีคุณภาพสูงและการแก้ไขที่ประหยัดเพื่อตอบสนองความต้องการของลูกค้าของเรา.
| ปริมาตรเทคนิค | รายละเอียด |
|---|---|
| สอดคล้องกับ RoHS | ใช่ |
| ขั้นต่ํา ความสะอาดของหน้ากากผสม | 0.1 มม. |
| สีผ้าไหม | ขาว ดํา เหลือง |
| ปลายผิว | HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา |
| ระยะเวลา | 3-5 วัน |
| ความหนาของทองแดง | 1/3 ออนซ์ ถึง 2 ออนซ์ |
| สีหน้ากากผสม | เขียว น้ําเงิน ดํา แดง เหลือง ขาว |
| จํานวนชั้น | ชั้นสูง |
| การควบคุมความคับค้าน | ใช่ |
| ความหนาของแผ่น | 0.2mm ถึง 6.0mm |
| PCB ระดับสูง | ออกแบบและผลิต |
| บอร์ดพิมพ์ชั้นสูง | ออกแบบและผลิต |
| การออกแบบ PCB ระดับสูง | สามารถปรับแต่งได้ |
| ผู้ผลิต PCB ระดับสูง | ราคาโรงงานโดยตรง |
การ สร้าง อุปกรณ์ อิเล็กทรอนิกส์ความต้องการนี้ได้นําไปสู่การพัฒนาบอร์ดวงจรพิมพ์ชั้นสูง (PCB), ที่ให้ผลงานและความน่าเชื่อถือที่ดีกว่าเมื่อเทียบกับ PCB แบบดั้งเดิม PCB ชั้นสูงถูกใช้ในหลากหลายแอพลิเคชัน, จากอิเล็กทรอนิกส์ผู้บริโภคถึงเครื่องจักรอุตสาหกรรมและเป็นสิ่งจําเป็นสําหรับการทํางานของเทคโนโลยีที่ทันสมัย.
PCB ชั้นสูง หรือ PCB ชั้นสูง เป็นชนิดของ PCB ที่มีร่องรอยทองแดงที่สามารถนําไฟได้มากกว่าสองชั้นPCBs เหล่านี้มักจะใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนที่ต้องการการส่งข้อมูลความเร็วสูง, การจัดการพลังงานสูง, และความสมบูรณ์แบบสัญญาณสูง เมื่อเทียบกับ PCB แบบดั้งเดิมที่มีชั้นน้อยกว่า, PCB ชั้นสูงให้ผลงานและความน่าเชื่อถือที่ดีกว่า,ทําให้พวกเขาเป็นตัวเลือกที่นิยมสําหรับการใช้งานอิเล็กทรอนิกส์ที่ทันสมัย.
PCB ชั้นสูงถูกใช้ในหลายรูปแบบ เช่น
PCB ชั้นสูงถูกผลิตโดยใช้วัสดุ FR-4 คุณภาพสูง, รับประกันความมั่นคงทางความร้อนที่ดีและความแข็งแรงทางกล. ความหนาของทองแดงจะตั้งแต่ 1/3 oz ถึง 2 oz,ให้ความสามารถในการจัดการพลังงานสูง. ความสว่างของหน้ากากผสมผสมขั้นต่ํา 0.1 มิลลิเมตรทําให้สามารถวางส่วนประกอบได้อย่างแม่นยําและแม่นยํา, รับประกันผลงานที่ดีที่สุด. PCB ชั้นสูงยังมีลักษณะและฟังก์ชันต่อไปนี้:
พีซีบีชั้นสูงเป็นไปตามแนวทางการจํากัดสารอันตราย (RoHS) ซึ่งจํากัดการใช้สารอันตรายบางชนิดในอุปกรณ์อิเล็กทรอนิกส์และไฟฟ้าความสอดคล้องนี้รับประกันว่า PCB ชั้นสูงเป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยสําหรับการใช้ในการใช้งานต่างๆ.
PCB ชั้นสูงมีบทบาทสําคัญในการก้าวหน้าของเทคโนโลยีที่ทันสมัย โดยการให้บริการกับการทํางานที่สูง ทันใจ และมีประสิทธิภาพ สําหรับการใช้งานอิเล็กทรอนิกส์ที่ซับซ้อนด้วยลักษณะและฟังก์ชันที่ดีกว่า, PCB ชั้นสูงเป็นตัวเลือกสําหรับนักวิศวกรและผู้ผลิตที่ต้องการผลักดันขอบเขตของเทคโนโลยีความสอดคล้องกับ RoHS ทําให้พวกเขาเป็นตัวเลือกที่ยั่งยืนและเป็นมิตรกับสิ่งแวดล้อมสําหรับอิเล็กทรอนิกส์ในอนาคต.
ในPCB ระดับสูง, เราเข้าใจความสําคัญของการมีพับพวงจรที่น่าเชื่อถือและมีคุณภาพสูง สําหรับโครงการอิเล็กทรอนิกส์ของคุณการแก้ไขตามความต้องการสําหรับบอร์ดวงจรพิมพ์ระดับสูงกับเราบริการปรับปรุง PCB ชั้นสูง.
PCB ชั้นสูงของเราถูกออกแบบมาเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณ โดยเน้นการควบคุมอุปสรรคเพื่อให้การทํางานได้ดีที่สุด PCB ระดับสูงเหล่านี้สามารถรองรับการออกแบบอิเล็กทรอนิกส์ที่ซับซ้อนและทันสมัย ทําให้มันเหมาะสมสําหรับอุตสาหกรรม เช่น การบินอวกาศ การป้องกันและอุปกรณ์การแพทย์
| จํานวนชั้น | ชั้นสูง (ชั้น 6+) |
|---|---|
| การควบคุมความคับค้าน | ใช่ |
| ขั้นต่ํา ความกว้างเส้น/ระยะระหว่าง | 3 มิล / 3 มิล |
| ขั้นต่ํา ขนาดหลุม | 0.2 มม. |
| สอดคล้องกับ RoHS | ใช่ |
PCB ชั้นสูงของเรายังสอดคล้องกับ RoHS, รับประกันว่าพวกเขาเป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยสําหรับการใช้งานในอุปกรณ์ที่ทันสมัยและวิศวกรที่มีประสบการณ์เรารับประกันผลการทดสอบที่มีคุณภาพสูงสําหรับ PCB ชั้นสูงที่กําหนดเอง
เลือกPCB ระดับสูงสําหรับโครงการต่อไปของคุณและสัมผัสประโยชน์ของบริการปรับแต่งชั้นสูงติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมหรือขออัตราส่วนสําหรับ PCB ชั้นสูงตามสั่งของคุณ
